_{Реле электромагнитные К}

_{Реле поляризованные КР}

_{Катушки индуктивные, дроссели L}

_{Электродвигатели переменного и постоянного тока М}

_{Приборы и устройства измерительные (показывающие, регистрирующие) Р}

_{Амперметры, миллиамперметры, микроамперметры РА}

_{Вольтметры, милливольтметры PU}

_{Резисторы постоянные, переменные и подстроечныё, терморезисторы R}

_{Устройство коммутационное (переключатели,}

выключатели, кнопки) S

_{Трансформаторы, автотрансформаторы Т}

_{Приборы полупроводниковые и электровакуумные (полупроводниковые диоды, диодные столбы, стабилитроны, транзисторы, варикапы, электронные лампы, электронно-лучевые трубки) V}

_{Соединители разъемные, монтажные; устройства соединительные (гнезда, зажимы, разъемы) X}

_{Устройства механические с электрическим приводом (электромагниты) Y}

_{Устройства оконечные, фильтры (например, кварцевые), ограничители Z}

_{Громкоговоритель (головка динамическая прямого излучения) ВА}

_{Телефон (капсюль) BF}

_{Фотоэлемент ВР}

_{Звукосниматель BS}

_{Пьезоэлемент BQ}

_{Микросхема аналоговая DA}

_{Микросхема цифровая, логический элемент DD}

_{Нагревательный элемент ЕК}

_{Предохранитель плавкий FU}

_{Прибор звуковой сигнализации НА}

_{Прибор световой сигнализации HL}

_{Реле времени КТ}

_{Частотомер PF}

_{Омметр PR}

_{Шунт измерительный PS}

_{Выключатель или переключатель SA}

_{Выключатель кнопочный SB}

_{Диод, стабилитрон VD}

_{Транзистор VT}

_{Тиристор VS}

_{Прибор электровакуумный VL}

_{Антенна WA}

_{Штырь (вилка) ХР}

_{Гнездо (розетка) XS}

_{Соединение разборное (разъем) XT}

_{Фильтр кварцевый ZQ}

_{Электромагнит YA}

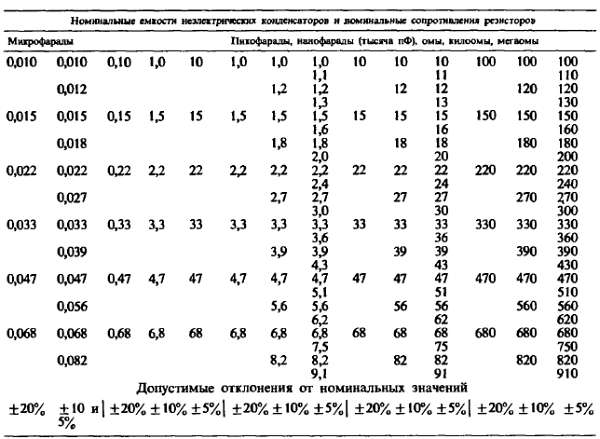

3. НОМИНАЛЫ КОНДЕНСАТОРОВ И РЕЗИСТОРОВ

4. ГАЛЬВАНИЧЕСКИЕ ЭЛЕМЕНТЫ И БАТАРЕИ

5. МАЛОГАБАРИТНЫЕ АККУМУЛЯТОРЫ И БАТАРЕИ

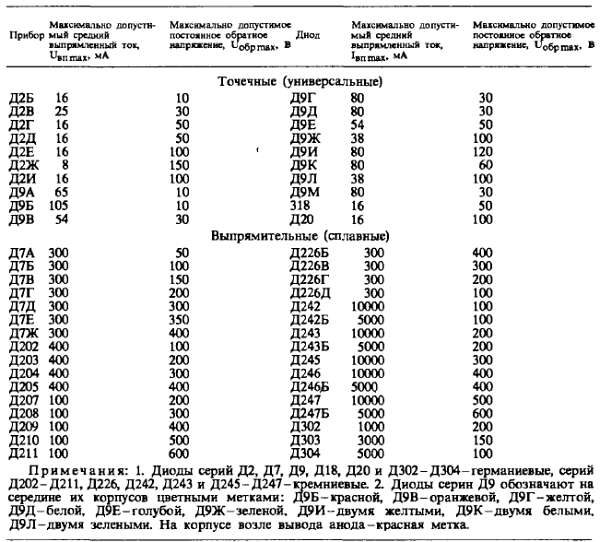

6. ПОЛУПРОВОДНИКОВЫЕ ДИОДЫ

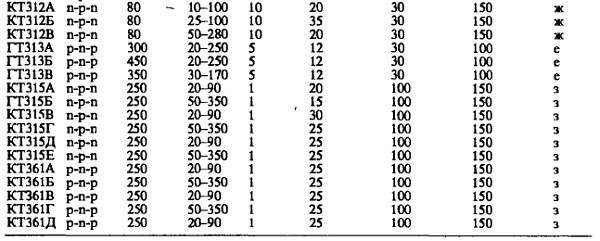

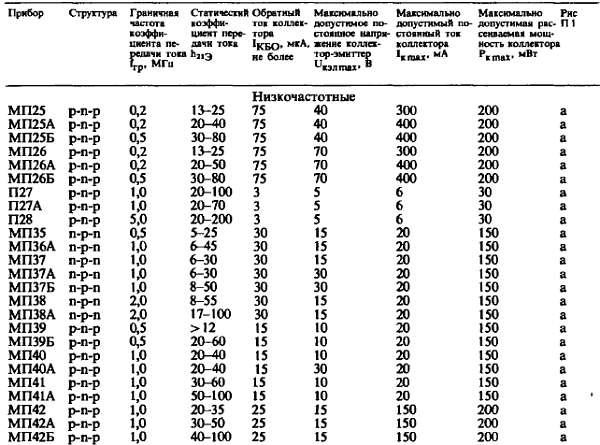

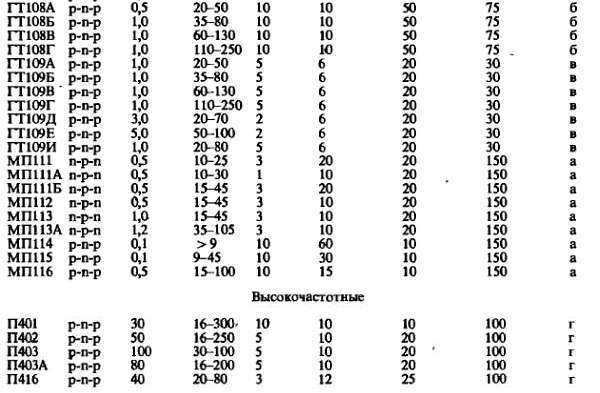

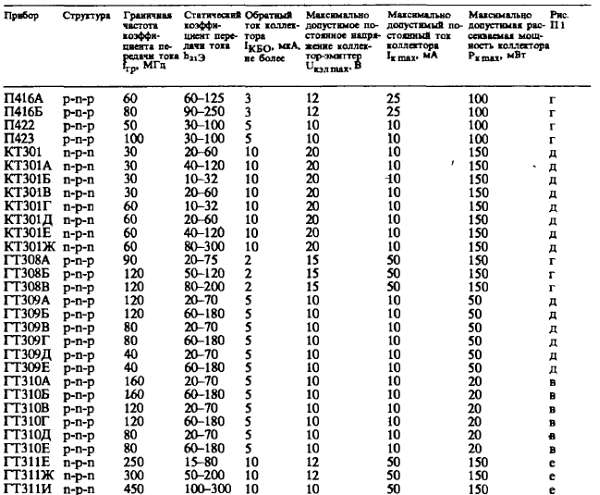

7. БИПОЛЯРНЫЕ

ТРАНЗИСТОРЫ МАЛОЙ МОЩНОСТИ

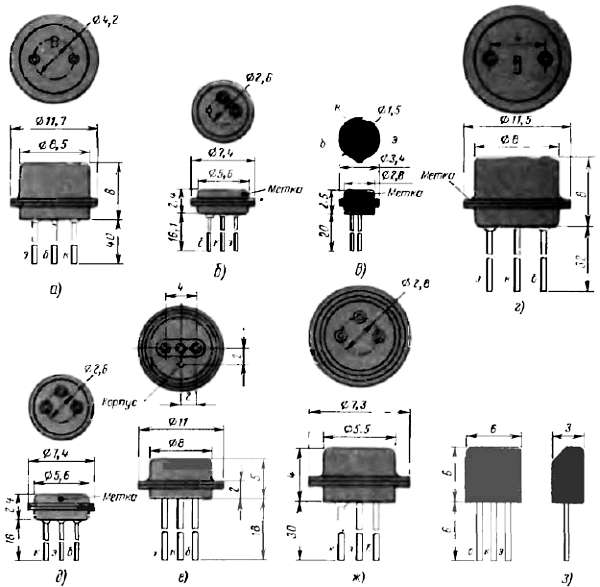

Рис. П.1

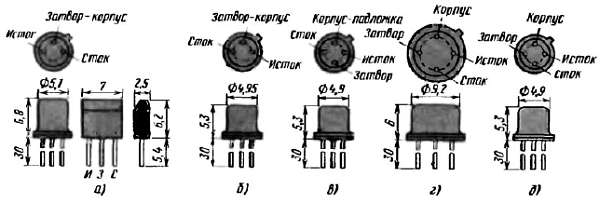

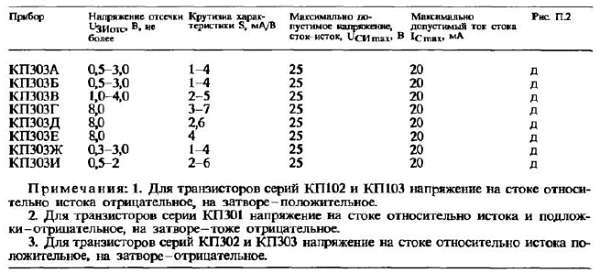

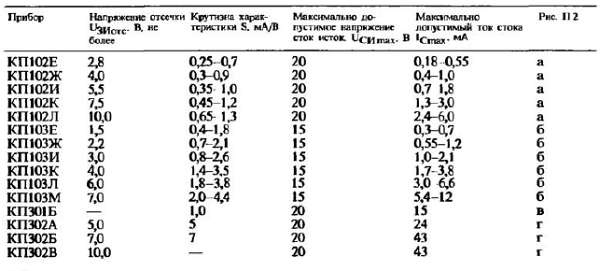

8. ПОЛЕВЫЕ ТРАНЗИСТОРЫ

Рис. П.2

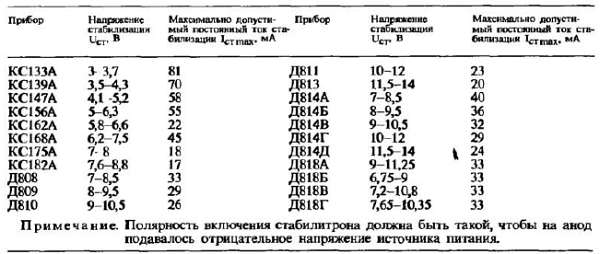

9. СТАБИЛИТРОНЫ КРЕМНИЕВЫЕ МАЛОЙ МОЩНОСТИ

Рис. П.3

10. ТРАНСФОРМАТОРЫ ТИПА ТВК

11. ГОЛОВКИ ДИНАМИЧЕСКОГО ПРЯМОГО ИЗЛУЧЕНИЯ

12. МАЛОГАБАРИТНЫЕ РЕЛЕ ПОСТОЯННОГО ТОКА

Рис. П.4

* * *
