ИСТОЧНИКАМ ПИТАНИЯслужат две батареи от слухового аппарата: анодная ГБ-СА-45 на 48 в, емкостью 0,2 а-ч, продолжительность работы в приемо-передатчике 40–50 часов, и накальная НС-СА (НС1) на 1,6 в, емкостью 2,4 а-ч, время работы 12–15 часов.
Можно взять и другие источники питания с напряжениями 30–90 в и 1,3–1,5 в. Но в этом случае необходимо иметь дополнительную третью батарею смещения (кроме анодной и накальной) на 1,3–1,6 в, у которой плюс должен быть соединен с корпусом радиостанции.

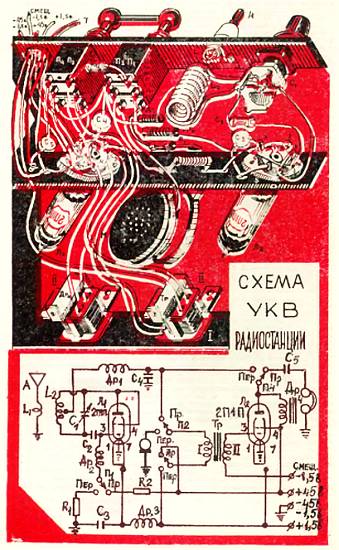

Наконец радиостанция собрана. Теперь проверьте пробником правильность всех соединений по схеме и приступайте к налаживанию.
Установите переключатель в положение «на прием».
Устранить самовозбуждение не трудно. Экранируйте провода, идущие от вторичной обмотки микрофонного трансформатора к управляющей сетке лампы Л2, поместив их в металлическую оплетку; заблокируйте вторичную обмотку трансформатора конденсатором 1000 пф; пересоедините концы первичной или вторичной обмоток трансформатора.
Режим работы сверхрегенеративного усилителя регулируйте, подбирая величины сопротивления R2 (от 1 до 5 Мгом) и конденсаторов С3 (от 25 до 100 пф) и С1 (от 5 тысяч до 10 тысяч пф). При большом сопротивлении R2 и большой емкости С2 в телефоне получается свист, при малых — отдельные щелчки.
Исправность дросселей высокой частоты Др1 и Др2 проверить также несложно. Прикоснитесь пальцем к выводу дросселя, который не подпаивается к лампе Л1. Если дроссель исправен, шипение в телефоне но исчезнет.
Чтобы повысить устойчивость работы сверхрегенеративного приемника и передатчика, дроссель Др2 подключается к одному из средних витков контурной катушки L2.
Работу передатчика можно проверить, прослушивая его на любом приемнике, работающем в этом же диапазоне частот. Модуляция при этом в передатчике должна быть нормальной. Если модулирующее напряженно слишком велико, то передача сопровождается хрипами и большими искажениями. При слабом модулирующем напряжении передача слышна слабо. Чтобы устранить эти искажения, включите последовательно о цепь микрофона переменное сопротивление до 500 ом. Изменяя его величину, получите без искажений чистый и громкий звук. Измерив омметром величину переменного сопротивления, замените его таким же постоянным сопротивлением. Если модулирующее напряжение слабое, разорвите соединение цепи микрофона с цепью накала и подайте на микрофон 3–4 в.
Приемник и передатчик налажены. Теперь проверьте их рабочие частоты. Частоту настройки контура приемника измерьте либо по УКВ сигнал-генератору, либо по градуированному приемнику, прослушивая на нем излучение сверхрегенератора в виде шипения, либо по волномеру. Проверять частоту настройки надо с надетой на корпус крышкой. Конденсатор С3 должен перестраивать контур в диапазоне частот 38–40 мгц.
Радиостанция работает и при приеме и при передаче на одной и той же частоте. Остается проверить действие радиостанции с антенной и подобрать величину связи между катушкой контура L2 и антенной катушкой L1. Величина этой связи влияет на режим работы сверхрегенеративного приемника и на мощность, отдаваемую передатчиком в антенну, что, в свою очередь, определяет дальность радиосвязи. При чрезмерной связи слабые сигналы принимаются с искажениями и чувствительность приемника понижается. Наоборот,
Поэтому о процессе налаживания радиостанции определяется оптимальная связь контура с антенной, которая регулируется расстоянием между катушками L1 и L2. Оптимальная связь контура с антенной при приеме будет подходящей и для передачи; удобнее всего подбирать связь, когда радиостанция работает на прием.
Хорошо налаженная карманная радиостанция надежно работает с такой же радиостанцией на расстоянии в 1–1,5 км; с мощным передатчиком (5 вт) и более чувствительным приемником дальность связи увеличится до 3 км.
ШАХМАТНАЯ ЗАДАЧА
Как ходят конем, знает, вероятно, каждый. Попробуй пройти конем из левого нижнего угла доски в правый верхний угол. Помни, что конь должен побывать во всех клетках шахматной доски, причем в каждой только один раз.
Подумай, выполнима ли эта задача. Желательно, чтобы к ответу ты пришел путем логического доказательства.
ОТВЕЧАЙ БЫСТРО
Если дома на улице перенумерованы от 1 до 50, то сколько раз встречается цифра 4?
РЫБОЛОВЫ
Наблюдая в зеркало за рыбками, постарайтесь поймать их крючком. Можно устроить соревнование на скорость лова.
Путевка экскурсбюро ЮТ
Итак, друзья, мы на территории Московского автомобильного завода. А эти высокие и длинные здания с большими окнами — заводские цехи. В какой же из них нам пойти?
Вы хотите осмотреть все? А свободная неделя у вас есть? Только один день?! Ну, тогда и думать об этом нечего.
Посмотрите направо, налево, вперед. Видите, сколько улиц! И каждая немногим короче улицы Горького в Москве. А сколько огромных зданий протянулось по обеим сторонам улиц! Это все цехи.
Для чего на заводе так много цехов? А вот для чего.
Обыкновенный грузовой автомобиль состоит из четырех тысяч деталей. И все эти детали надо изготовить. Одни отковать из стали, другие отлить из латуни, алюминия, третьи изготовить из дерева, четвертые — из стекла, пятые — из пластмассы.
А затем каждую деталь еще подшлифуют, просверлят в ней отверстия, нарежут резьбу. Это делают в различных цехах. Давайте проедем сначала вдоль самых главных цехов; по пути я расскажу, что где делают, а потом решим, какой из цехов мы осмотрим детально.
На чем мы поедем?
Можно на поезде. Не удивляйтесь! Территория завода так велика, что здесь ходят свои поезда, на которых подвозится металл, уголь, горючее, песок для изготовления формовочных смесей и многое другое.
Может быть, поехать на автомобиле или автобусе? Они также бегают между цехами. А можно и на электрических тележках — электрокарах, которые развозят в цехи различные детали. Подождем, пока регулировщик даст зеленый свет, и тронемся в путь.
