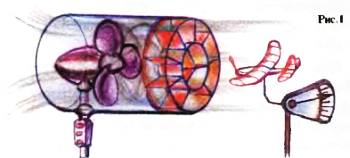

В обычных условиях глаз их различить не сможет. Но если в полностью затемненном помещении поток осветить точечным источником света, на стене в виде тени из темных и светлых полос мы отчетливо увидим спектр обтекания исследуемого тела (рис. 2).
Рис. 2

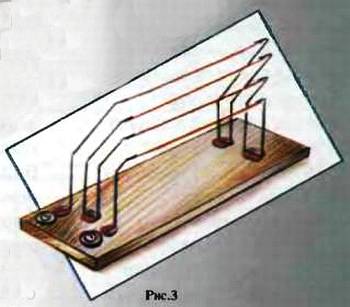

Схема устройства для нагревания воздуха показана на рисунке 3.
Оно
Нагревательное устройство способно работать от обычного школьного щита.
Доводить нихромовые проволочки до темно-красного каления можно только при включенном вентиляторе. Рекомендуется иметь одиннадцать таких проволочек. Но начинать эксперимент с тепловым «окрашиванием» воздуха надо с одной проволочки. И, только добившись успеха, принимать решение об увеличении их числа.
Применяя кварцевые стержни или пластины термостойких композитных материалов, вам наверняка удастся значительно упростить конструкцию нагревателя. Ведь предложена она, исходя из возможностей, существовавших шестьдесят лет назад.
А.ИЛЬИН
Рисунки автора
ЗАОЧНАЯ ШКОЛА РАДИОЭЛЕКТРОНИКИ
Кто сказал «мяу»?
Вспомните сказку про китайского императора, полюбившего механического соловья. Подобные игрушки делались не только в Китае. Однако долгое время они были столь сложны и дороги, что доставались лишь весьма высоким особам. Все изменила электроника. Сегодня каждый может собственными руками собрать схему, которая будет «щебетать» как синица или «петь» соловьем, «мяукать» как кошка.
Подобные схемы полезны не только в игрушках. Совсем неплохо звонок телефона или будильника заменить птичьей трелью. А если ваша автомашина в ответ на непрошеное проникновение «замяукает» кошкой, то, возможно, лихие люди начнут обходить ее стороной.
Наш рассказ о таких говорящих схемах. Мы начнем его с самой простой из них — «генератора мяу».

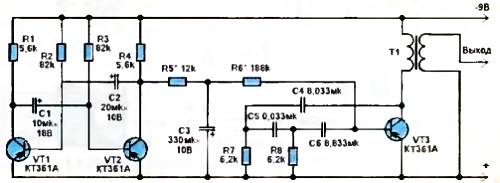

Принципиальная схема его показана на рисунке 1.
Рис. 1
Устройство рассчитано на автоматическую, периодически повторяющуюся имитацию кошачьего «мяу». Частота повторений задается мультивибратором на транзисторах VT1, VT2, в зависимости от величины емкости конденсаторов C1, С2. На транзисторе VT3 собран звуковой RC-генератор, работой которого управляет мультивибратор через цепочку R5, СЗ, чем задается протяженность каждого «мяуканья».
Плавно изменяющееся напряжение на конденсаторе С3 «качает» через резистор R6 смещение на базе VT3, создавая характерное звучание. Нагрузкой последнего каскада служит согласующий трансформатор Т1 от любого «карманного» либо переносного радиоприемника.
Со вторичной обмотки трансформатора снимается сигнал-имитация; он довольно слаб,
Рассмотренное устройство можно существенно упростить, если вместо автоматического повторения имитации использовать ручное управление кнопкой: нажал — и послышался кошачий голосок. В таком варианте, мультивибратор заменяют на кнопочный переключатель, например, типа КМ1-1. Его переключающий контакт соединяют с левым (на рис. 1) выводом резистора R5; нормально замкнутый контакт связывают с общим проводом схемы, а нормально открытый — с цепью питания устройства. Переключения и аналогичны чередующимся отпираниям и запираниям транзистора VT2.

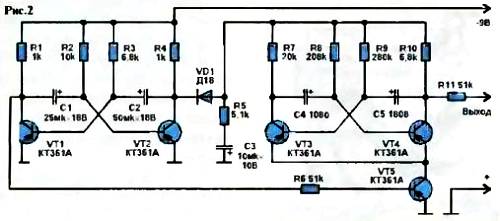

Другой имитатор (рис. 2) напоминает мелодичное, чуть торопливое посвистывание синицы у окон вашего дома.
Таким сигналом можно перекликаться с птахами, а можно установить его в качестве клаксона на велосипеде или использовать в роли дверного звонка. В устройство входят два мультивибратора — на транзисторах VT1, VT2 (первый) и VT3, VT4 (второй). В моменты, когда транзистор VT1 открыт, связанный с ним VT5 заперт, блокируя работу второго мультивибратора. В это время с коллектора запертого VT2 через диод VD1 и резисторы R4, R5 происходит заряд конденсатора С3.
Когда первый мультивибратор переключится с частотой порядка 3 Гц, отпирается транзистор VT5, и второй мультивибратор начинает работать, получая питание падающим напряжением разряда конденсатора СЗ. При этом второй мультивибратор формирует сигнал с возрастающей частотой. Он напоминает посвистывания синички.

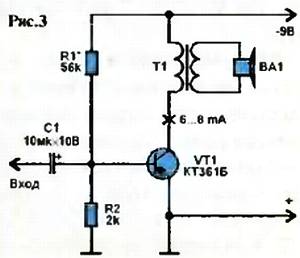

Для рассмотренных имитаторов достаточно простого усилителя, типа показанного на рисунке 3.
Здесь трансформатор Т1 — выходной от малогабаритного радиоприемника; динамическая головка ВА1 — с сопротивлением звуковой катушки 8…10 Ом, например, 0,25ГДШ-7 или 0,25ГДШ-101-8.

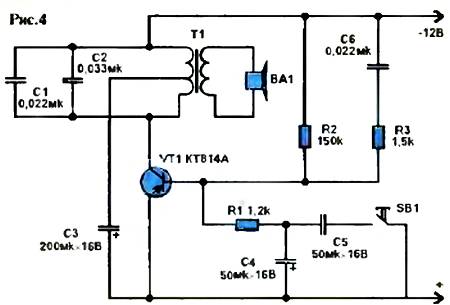

Увеличение звуковой мощности понадобится лишь в том случае, когда устройство применяется для велосипедного или дверного звонка. Соответствующий, несложный усилитель получится на основе микросхемы серии К174 — такие варианты можно найти в предыдущих выпусках журнала. А вот электронному «соловью», построенному по проверенной схеме (рис. 4), усилитель не требуется: достаточно мощный сигнал вырабатывает блокинг-генератор, собранный на элементах VT1, T1, С1, С2.
Трансформатор — выходной от радиоприемника «Россия-303» либо близкий к нему. Динамическую головку ВА1 можно употребить типа 1ГДШ-9.
Во всех упомянутых конструкциях можно использовать резисторы МЛТ мощностью от 0,125 до 0,5 Вт, конденсаторы КЛС и К50-6.
Для облегчения сборки на рисунке 5 приводится расположение выводов упоминаемых транзисторов.
Обратим внимание, что позиционные обозначения отдельных деталей помечены на схемах «звездочкой» — это означает, что данные элементы подбирают при наладке.
