Свойства пьезоэлементов, уже упомянутые, и те, речь о которых впереди, дают возможность конструировать разноообразные устройства, позволяющие уменьшить количество намоточных узлов, а то и вовсе без них обойтись, а потому более простых и технологичных.

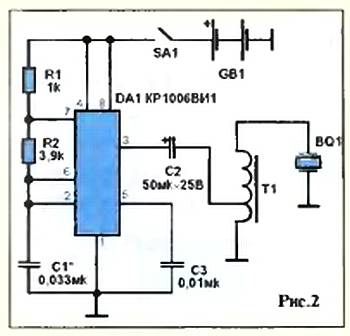

Для примера на рисунке 2 показана известная схема карманного устройства, подающего сигнал тревоги с весьма значительной громкостью.
Звукоизлучателем служит «пьезодеталь» типа СП-1. «Раскачивает» излучатель генератор прямоугольных импульсов, собранный на интегральном
Источником питания может служить батарейка типа «Кроны»; устройство включается в работу подачей питания выключателем SA1. В роли последнего может быть тумблер, «кнопка» или контакты, управляемые разнообразными датчиками.
Автотрансформатор наматывается на сердечнике выходного трансформатора переносного приемника типа «Селга-404» и имеет около 900 витков провода ПЭВ-1 0,09, с отводом от 80 витков, считая от заземленного конца.

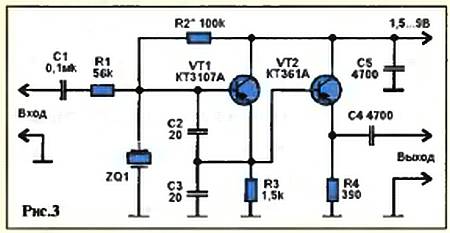

Другое интересное качество пьезокристалла — высокая стабильность частоты колебаний вблизи положения параллельного резонанса. Вводя пьезокварц в колебательный контур, можно эффективно стабилизировать частоту генератора радиосигналов, что избавляет от необходимости подстраивать радиоприемник. На рисунке 3 приведена схема «кварцованного» генератора, способного работать в диапазоне частот от 100 кГц до 100 МГц, при установке соответствующего кварцевого резонатора ZQ1 (в роли индуктивности) совместно с емкостным делителем С2, С3.
Каскад на транзистоpe VT2 служит буфером, устраняющим влияние цепей на выходе на работу генератора. Приведенные на схеме номиналы конденсаторов С2…С5 обеспечивают работу на частоте порядка 10 МГц (диапазон КВ 31 м). Для получения на выходе амплитудно-модулированных сигналов на вход устройства достаточно подать колебания звуковой частоты с напряжением в несколько милливольт. Рассмотренный узел можно использовать в переговорном устройстве или для передачи сигнала грамзаписи на радиовход магнитолы, включенной на запись с эфира.

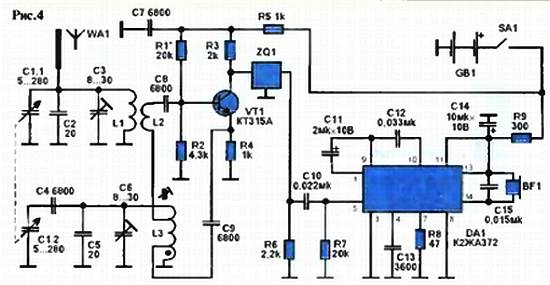

Помимо кристаллов кварца, в технике используют пьезокерамику. Из нее изготавливают, например, фильтры промежуточной частоты 465 кГц для приемников-супергетеродинов. Керамические фильтры заменяют многозвенные традиционные фильтры, содержащие множество катушек и конденсаторов, не требуют кропотливого монтажа и настройки. Используя пьезокерамический фильтр и многофункциональную микросхему, можно собрать простой «карманный» супергетеродин согласно схеме на рисунке 4.
Преобразователь частоты на транзисторе VT1 связан через пьезокерамический фильтр промежуточной частоты ZQ1 с микросхемой DA1, которая усиливает сигнал ПЧ, детектирует его и дает усиление звукового сигнала, достаточное для прослушивания через ушной телефон BF1.
Блок конденсаторов настройки может быть типа КП4-5, пьезокерамический фильтр — ФП1П-022, телефон типа ТМ-2А.
Батарею питания можно собрать из трех гальванических элементов LR03. Использованная здесь микросхема не относится к числу новейших, но встречается в продаже. В зависимости от выбранных данных входного и гетеродинного контуров приемник может принимать радиовещательные станции в диапазонах средних либо коротких волн.
Для приема на КВ-диапазоне 25…50 м используйте каркасы диаметром 7 мм с подстроенными сердечниками. У катушки L1 должно быть 18 витков провода ПЭЛШО 0,4, намотанных в один слой виток к витку, у L2 — 2 витка ПЭЛШО 0,2, L3 содержит 2 + 4 + 28 витков провода ПЭЛШО 0,2.
