Теперь понадобятся пустотелые яйца.
Как их получают, мы подробно писали в прошлогоднем пасхальном номере. Не забудьте только перед росписью яйца слегка подсушить. Запаситесь краской: карминно-красной, черной, золотой. Понадобится также глянцевый лак, тонкая кисточка из куницы для раскрашивания деталей, более толстая для фона. А еще найдите по бусинке на каждое яйцо, подходящую по цвету шелковую ленточку, универсальный клей, прозрачную или шелковую бумагу, копирку и клейкую ленту.
Покройте яйца сначала красной краской и высушите. Заранее выбранный мотив или сюжет скопируйте на прозрачную бумагу с небольшими полями. Сделайте на полях надрезы, чтобы ваш рисунок хорошо облепил яйцо. Зафиксируйте его клейкой лентой и карандашом переведите контуры. Удалите
Когда краска высохнет, покройте яйцо прозрачным лаком. Проденьте ленточку в бусинку, закрепите ее на конце спичкой, вставьте в отверстия яйца и, передвинув бусинку вплотную к яйцу, приклейте к скорлупе.

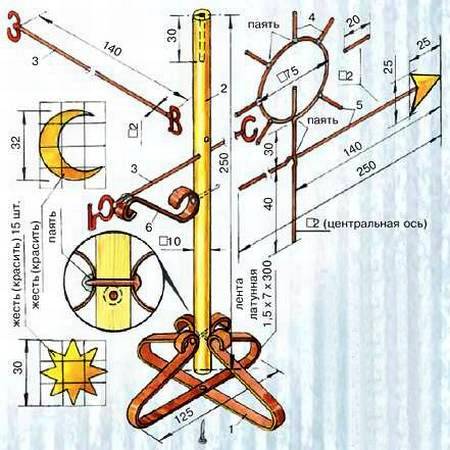

Подвесьте готовые яйца на разной высоте по обеим сторонам горизонтальной планки флюгера.
Все готово к празднику.
КОЛЛЕКЦИЯ «ЮТ»

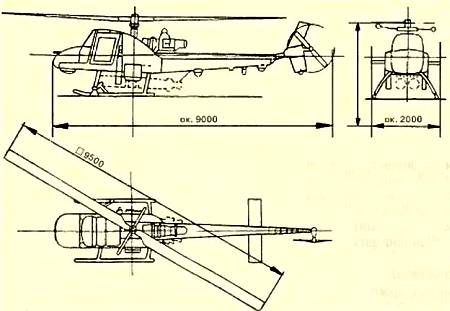

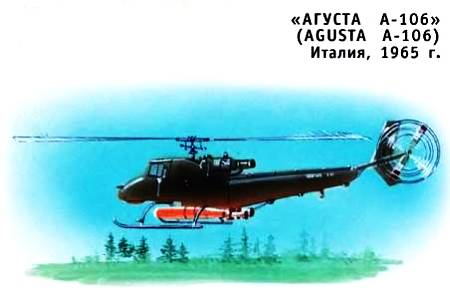

Этот легкий многоцелевой вертолет выпускался итальянской фирмой КОНСТРУКЦИОНИ АЭРОНАТИКЕ ДЖИОВАННИ АГУСТА. Первый полет он совершил в 1965 году. При конструировании были учтены основные требования военных. Но он с успехом работал и на «гражданке». Серийно выпускался до 1975 года, как общего назначения, так и для противолодочной борьбы. Для чего снизу могли подвешиваться две торпеды. Несущий винт — двухлопастный, со стабилизирующими стержнями.
< image l:href="#"/>Техническая характеристика:
Диаметр несущего винта… 9500 мм
Грузоподъемность… 650 кг
Двигатель… 1 ТВД ТУРБОМЕКА
Мощность… 262 кВт
Максимальная скорость… 167 км/ч
Дальность полета… 240 км
Экипаж… 1–2 чел.
Динамический потолок… 3500 м

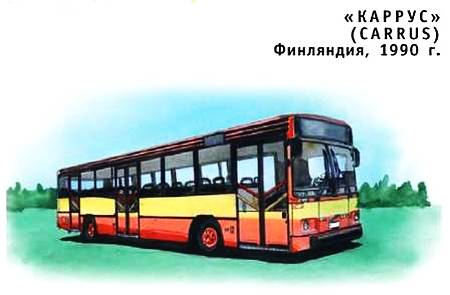

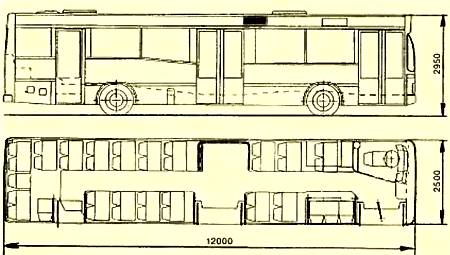

Финская кузовная фирма КАРРУС специализируется на изготовлении различного типа кузовов на базе известных автомобильных марок. Данная модель городского автобуса построена на шасси VOLVO. Высокое качество и долговечность финских автобусов достигается за счет применения нержавеющей стали на боковинах кузова и алюминия на панелях крыши. Передняя и задняя части изготовлены из прочного пластика. Кроме стандартного 12-метрового автобуса, фирмой выпускается еще и 18-метровый сочлененный.
Техническая характеристика:
Длина… 12 000 мм
Высота… 2950 км
Ширина… 2500 мм
Колесная база… 6000 мм
Количество мест… 38+водитель
Двигатель… дизель с турбонаддувом
Мощность… 245 л.с.
Кол-во цилиндров… 6
Объем топливного бака… 300 л
Максимальная нагрузка… 18 000 кг
ПОЛИГОН
Летающая тарелка Андрея Кирпичникова
Так и назовем экспонат, представленный на прошедшей в феврале в МГТУ им. Н.Э.Баумана выставке

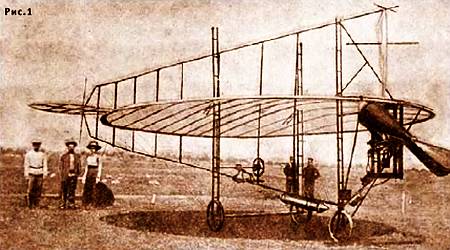

Впервые в истории самолет с дискообразным крылом (рис. 1) построил и успешно испытал в 1911 году русский изобретатель А.Г.Уфимцев.

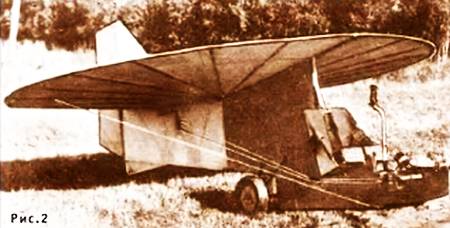

В 30-е годы самолет-дископлан построили американцы. А в 1968 году студенты МАИ под руководством А.Гремяцкого сделали самый крохотный в мире планер такого же типа (рис. 2).
Он весил 60 кг, имел крыло диаметром 3,9 м и отличался высокой устойчивостью и безопасностью. Он не сваливался в смертельный штопор, не терял подъемной силы при больших углах атаки. Сам Гремяцкий без какой-либо предварительной подготовки научился на нем летать.
Дискообразное крыло, судя по всему, таит в себе огромные возможности. Часто предлагают на его основе летательные аппараты вертикального взлета. Известна фотография немецкой летающей тарелки, построенной в конце войны. Достоверных сведений о ней нет.
Иногда высказываются предположения об использовании в ней сил, создаваемых полями. Однако электрическое или магнитное поле на теле таких размеров может создать лишь силу, не превышающую миллионной части его веса.
Что же касается «антигравитации», то этот термин взят из фантастических романов. За ним нет никакого реального смысла. Поскольку нет пока ни малейшего представления о каких-либо способах получения искусственной гравитации любого знака. А все данные фундаментальной науки говорят о том, что это невозможно. Если этот аппарат и летал, то только под действием аэродинамических сил.
В одном из проектов аппарата типа «летающая тарелка» использован эффект Коанда. Он заключается в способности струи «прилипать» к поверхности тела. Поднесите медленно ложку к спокойно текущей струйке воды. В какой-то момент струя сама потянется к ней и потечет по ее поверхности. Это и есть эффект Коанда. На рисунке 3 приведена схема летательного аппарата, использующего этот эффект.
В основе ее крыло-диск с щелью в верхней части. Создаваемый вентилятором поток воздуха вытекает из щели, «прилипая» к крылу, течет по его поверхности и срывается с нижней кромки. По закону Бернулли давление в потоке меньше, чем в неподвижной среде. Потому давление на нижней поверхности аппарата выше, чем на верхней. За счет их разности и создается подъемная сила.
Основанные на этом принципе модели диаметром до пятидесяти сантиметров летали вполне успешно. Относительно опытов с аппаратами больших размеров сведений нет.

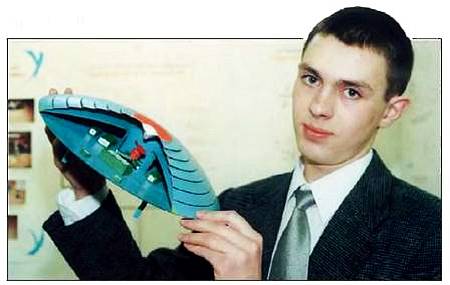

Летающая тарелка Андрея Кирпичникова основана на другом принципе. Это два соединенных вместе пологих конуса (рис. 4).
Внешний конус имеет множество щелей, нижний — сплошной. Из пространства, образованного конусами, вентилятор отсасывает воздух. Подъемная сила возникает за счет разности давлений между поверхностями. Используется и сила реакции потока, создаваемого вентилятором.
