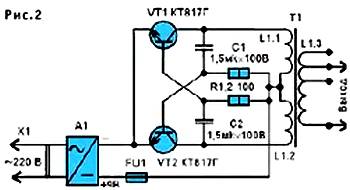

Это симметричный мультивибратор, в плечах которого работают транзисторы VT1, VT2 и половины первичной обмотки L1 трансформатора Т1. Частота генерации задается конденсаторами C1, С2 и резисторами R1, R2. Трансформатор наматывается на тороидальном пермаллоевом сердечнике с размерами 50x35x6 мм; первичная обмотка содержит 80 витков (с отводом от середины) провода ПЭВ-2 0,61, повышающая вторичная — порядка 1200 витков провода ПЭВ-2 0,1 с отводами от 800 и 1000 витков (для возможности подбора выходного напряжения).
Перед намоткой сердечник изолируется несколькими слоями полистирольной пленки.
Постоянный ток для питания преобразователя берется от блока питания (адаптера) А1 с 9-вольтовым выходом на 2…3 А.
На монтажной плате предусмотрите место для пластинчатых радиаторов к транзисторам. Расположение их выводов показано на рисунке 3.
Ю.ПРОКОПЦЕВ
Электричество с огородной грядки

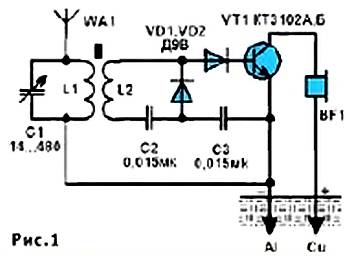

Среди множества источников энергии иногда могут быть полезны так называемые «земляные» гальванические элементы. А говоря проще — два электрода, погруженных в почву. Для электродов берут два металлических стержня либо пластины из разнородных материалов. Хорошая пара — медь и алюминий, но возможны любые другие сочетания. Напряжение такого источника — порядка 0,8… 1,1 В при токе нагрузки 1… 2 мА. Не так уж много, но достаточно, чтобы слушать радиопередачи на «наушники» с помощью простейшего транзисторного приемника (рис. 1).
Используя небольшую внешнюю антенну, можно услышать передачи местных радиостанций, работающих в диапазоне длинных или средних волн. Подобная радиоустановка удобна для садового домика, в подполе которого можно расположить «земляной генератор». Но не сидеть же все время в доме!
С собой, конечно, «земляной» генератор не возьмешь, аккумулятор им не зарядишь — слишком мало напряжение. Но есть ведь ионисторы — конденсаторы очень большой емкости, которые могут питать ваш радиоприемник во время прогулок. Им низкое зарядное напряжение как раз не мешает.
При номинальном напряжении и температуре +70 °C срок службы ионистора составляет 500 часов, а при напряжении 0,6 Uном и температуре +40° он достигает 40 000 часов!
Среди выпускаемых ТОО «Гелион» в г. Казани наиболее удобными для любительских конструкций являются модификации типа К58-9а, имеющие выводы под пайку, емкость 2Ф и номинальное напряжение 2,5 В при внутреннем сопротивлении 30 Ом. Эти ионисторы имеют вид таблеток диаметром 23 и толщиной 5,5 мм при массе 2 г. В технической литературе есть сведения также о выпуске отечественной промышленностью ионисторов другой модели — КИ1-1, емкость которых достигает 50 Ф, а рабочее напряжение — 0,5 В. При диаметре 22 мм и высоте 12 мм их масса всего 15 г.

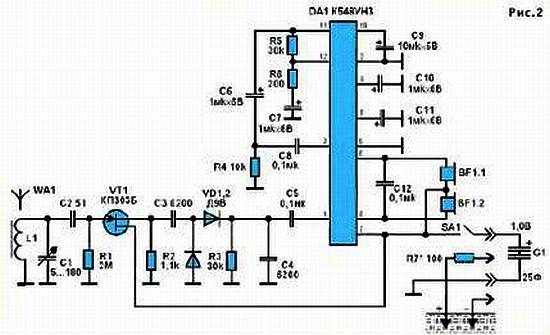

При сопротивлении зарядной цепи около 270 Ом и напряжении 0,5 В поставленный на зарядку в течение ночи ионистор будет потреблять зарядный ток не более 2 мА, что как раз соответствует возможностям как ионистора, так и «земляного» элемента. Разместив на садовом участке несколько «земляных генераторов», можно зарядить несколько ионисторов. А питать их током может карманный приемник, схема которого изображена на рисунке 2.
Прием

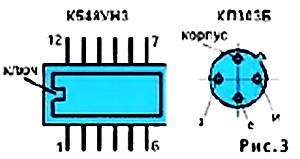

Такой радиоаппарат при питающем напряжении до 1,3 В потребляет всего около 2,5 мА, что вполне по силам небольшой батарее ионисторов. На рисунке 3 показана «разметка» выводов используемых полупроводниковых приборов.
Все резисторы следует брать типа МЛТ-0,125, переменный конденсатор — односекционный КП-180, постоянные, емкостью до 0,1 мкФ, — КЛС, от 1 до 10 мкФ — оксидные К53-1.
Телефоны должны иметь сопротивление обмоток от 300 Ом и выше. Магнитная антенна размещается на стержне из феррита 400НН длиной порядка 90 мм, обмоточные данные антенной катушки выбирают соответственно диапазону волн.
П. ЮРЬЕВ
