И Виктор Степанов справедливо полагает, что нет нужды добывать лишние миллионы тонн угля, чтобы потом, сжигая их, греть атмосферу. Вот и предлагает он интересную схему утилизации бросового тепла.

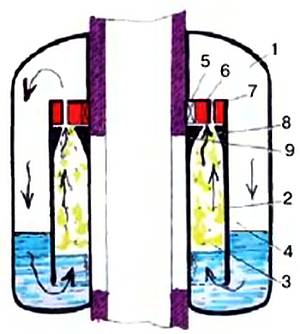

Обратимся к рисунку, где схематически показан генератор Степанова. На высотную дымовую трубу с вертикальными прорезями надевается герметичный сосуд 1кольцеобразной формы. Как видите, он не мешает свободному выходу нагретых газов. Внутренняя его стенка выполнена из материала с высокой теплопроводностью. Внутри сосуд разделен цилиндрической перегородкой 2 на две части — внутреннюю 3и внешнюю 4. Вверху на подшипнике 5установлена турбина 6. Статор 7электрогенератора
Генератор заполнен жидкостью, например, водой, так, чтобы оставалась воздушная подушка. Горячие газы через внутреннюю стенку сосуда нагревают воду. Она бурно кипит, а пар под избыточным давлением устремляется через сопло и вращает турбину, а значит, генерирует электрический ток.
Далее пар конденсируется на поверхности внешней части сосуда, и вода стекает вниз. Вот так туда-сюда и циркулирует теплоноситель, производя энергию из бросового тепла.
И с точки зрения термодинамики, и с точки зрения осуществления установки Степанова в металле вопросов к юному изобретателю нет. Дело за энергетиками. От себя лишь напомним, что несколько дополнительных процентов тепловой энергии установка Степанова вполне может вернуть в виде электрической энергии. А это, как мы уже заметили, в масштабах целого государства огромная величина. И ее можно направить в сеть, удешевить тем самым производство каждого киловатта.

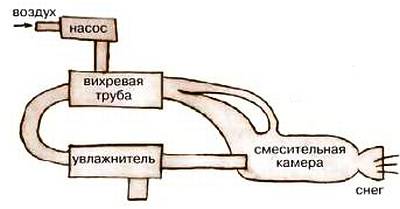

• Дмитрий Кастерин, член кружка юных изобретателей из Соснового Бора, придумал пушку непрерывного действия, выстреливающую снеговыми зарядами. В основу ее положен эффект Ранка, суть которого заключается в следующем. Если в цилиндрическую камеру тангенциально подавать сжатый воздух, закручиваясь внутри, он разделится на два потока. С одного конца камеры начнет выходить холодный воздух, а с другой — горячий. Разность температур между потоками может достигать 150… 200°.
Применив оригинальное решение по оттеснению влажного воздуха холодным потоком, юный изобретатель добился выхода снежинок одинакового размера, именно это обстоятельство важно для получения идеального снежного покрова во время проведения соревнований по зимним видам спорта.

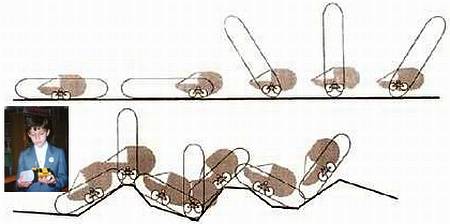

• Необычный движитель предлагает установить на вездеходах Эльдар Ошхунов, член автомодельного кружка Центра научно-технического творчества г. Нальчика. Принцип действия его можно понять по кинематической схеме. Кузов вездехода опирается опорно-ведущими катками на внутреннюю замкнутую опорную дорожку вытянутых грунтозацепов. Катки вместе с кабиной сначала плавно перемещаются вдоль движителя, а когда достигают конца, грунтозацепы опрокидываются на другую сторону. Статический контакт необычного движителя не повреждает почву, исключает большие потери на трение. По мнению автора, подобный вездеход одинаково легко сможет преодолевать зыбучие пески и трясину болота, ледяные торосы и каменные завалы.
• Рисунки протекторов на зимних покрышках, поставляемых в нашу страну из-за рубежа разными фирмами, отличаются друг от друга. Одни хороши для езды по городскому асфальту, другие — на хорошо укатанном снежном насте. Но ни одни из них не пригодны для сибирских дорог. Владимир Нечаев, член автомодельного кружка Дворца пионеров г. Красноярска, предлагает свой вариант протектора (см. рис.), в продольном сечении имеющего три глубокие канавки.
Благодаря им эффективно отводятся вода и талый снег. А наличие большого числа поперечных ламелей необычной формы увеличивает «царапающий» эффект. Даже при износе покрышек
• Система распознавания голоса, разработанная Игорем Карташовым, членом радиокружка Центра технического творчества молодежи г. Шахты Ростовской области, отзывается только на устную команду хозяина. Она работает в трех режимах: запись, в исполнительном и дежурном режимах.
Сигнал с микрофона поступает на аналого-цифровой преобразователь. Цифровой эквивалент голоса записывается в буферную память. В режиме записи команда произносится дважды. Второй раз — в контрольную память. Это делается для того, чтобы с помощью системы сравнения выделить среднее значение и улучшить точность распознавания голоса. Затем система переводится в дежурный режим, и, когда соответствующая команда будет услышана, она перейдет в режим исполнения. Система может держать в памяти до 120 разных команд. Это устройство может пригодиться одиноким пожилым людям и инвалидам для автоматического выполнения голосовых команд, таких как «Включи свет», «Включи обогрев»… В связи с недавними террористическими актами в США Игорь предположил, что подобное устройство может способствовать безопасности полета, допуская к управлению только членов экипажа, в обычном обиходе оно может работать как кодовый замок…

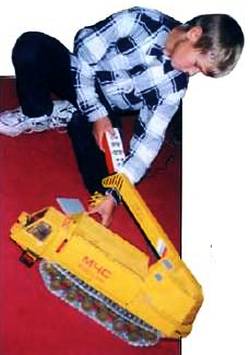

• Артем Новоселов, юный техник из Ермаковской СЮТ Красноярского края, предлагает использовать ходовую часть предназначенных для переплавки танков для создания машин, способных работать в лесном и сельском хозяйстве, на строительстве дорог и каналов, прокладке газовых труб и ЛЭП. Лучшее подтверждение сказанному — действующая модель крана на базе танка Т-72, выполненная в масштабе 1:20. Модель не только передвигается по командам вперед и назад, но и осуществляет повороты, поднимает стрелу, берет на крюк груз.

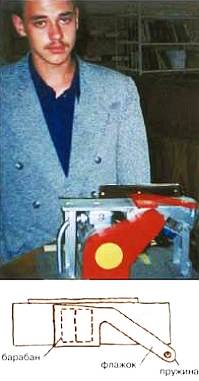

• Малогабаритный строгальный станок по дереву с защитным устройством, разработанный Александром Сердюковым из г. Батайска Ростовской обл., гарантирует безопасность даже для новичков. Тот, кто работал на строгальном станке, знает, что барабан, наткнувшийся на любую неровность деревянной планки, может внезапно «повести», так что рука зазевавшегося работника подвергается угрозе серьезной травмы. Чтобы этого не происходило, разработал Александр специальное устройство — защитный флажок, который с помощью пружины прижимается к обрабатываемой планке, так что нет необходимости придерживать ее рукой, когда она проходит через барабан. Станок, изготовленный на основе электрорубанка, малогабаритен, прост и безопасен в обращении. Его могут взять на вооружение школьные мастерские, строители дач и все те, кому приходится работать по дереву. На нем можно строгать любые планки шириной до 75 мм.
• Прибор для экспресс-анализа жирности молока, сконструированный в Республиканском центре юношеского творчества г. Уфы, позволяет оперативно выявить некачественный товар. В сельской местности население сдает излишки молока государству. Кто-то несет цельное молоко, а кто-то — разбавленное. Не платить же одинаково за разбавленное молоко, как за цельное. Жирность молока можно определять химическим способом, но на это обычно тратится около суток, что очень неудобно. Поэтому юные башкирские изобретатели решили создать устройство для экспресс-анализа жирности молока. Экспериментально они определили зависимость жирности молока от таких физических характеристик, как плотность, поверхностное натяжение, электрическое сопротивление исходного продукта. Наилучшие результаты дало измерение интенсивности пучка света от электролампы, который пропускался через слой молока и попадал на фотоэлемент. Оказалось, что жирность молока влияла на плотность света и в конечном счете на напряжение, которое подавалось на вольтметр.
