Если все готово, можете приступать к огневым испытаниям. Модели с паросиловыми установками делают тысячи любителей во всех странах мира. Но к ним всегда относятся с почтением и осторожностью. Обязательно наденьте защитные очки или прозрачный щиток.

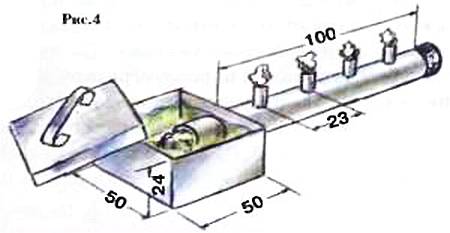

Залейте в котел при помощи шприца 150 см³ кипяченой воды. Соедините трубку сухопарника с впускной трубкой турбины при помощи резиновой трубки. Через 2–3 минуты вода закипит, и турбина начнет вращаться с огромной скоростью — несколько десятков тысяч оборотов в минуту.

Дав турбине поработать 1,5–2 минуты, наденьте перчатки и снимите резиновую трубку.

Если при этом пар будет вырываться с большой силой, значит, еще не все возможности котла использованы. Следует увеличить отверстия сопел. Такое испытание нужно провести несколько раз, пока пар из котла не станет идти слабой струей. Если турбина начнет работать хуже, не огорчайтесь — это легко исправить. Осторожно запаяйте сопла и снова проткните их иглой, но отверстия сделайте меньше, чем в предыдущий раз.

Теперь в вашем распоряжении паросиловая установка, которую можно поставить на модель глиссера. О ее изготовлении читайте в следующем номере.

А.ИЛЬИН

Рисунки автора

ЗАОЧНАЯ ШКОЛА РАДИОЭЛЕКТРОНИКИ

Включи погромче плейер!

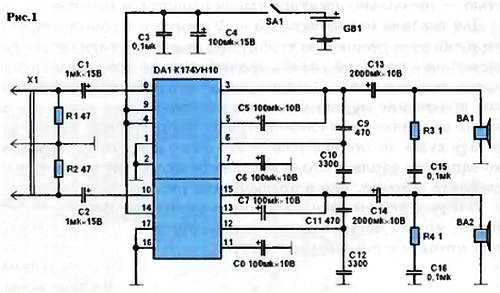

Портативный плейер можно слушать с друзьями, если дополнить его портативной акустической стереопарой, простым усилителем мощности и питанием от батареи гальванических элементов. Основу усилителя составляет интегральная микросхема DA1 (см. рис. 1).

Она содержит два многокаскадных канала усиления («левый» и «правый»), защиту выхода от перегрузок, а также тепловую защиту.

Номинальная выходная мощность каждого канала равна 1 Вт, но ее можно повысить до 2 Вт, если поднять питающее напряжение до 12 В и применить динамические головки ВА1, ВА2 с сопротивлением 4 Ом.

Кроме микросхемы, усилитель содержит небольшое количество «навесных» радиодеталей, необходимых для частотной коррекции и повышения устойчивости работы.

Связь стереовходов усилителя с плейером — посредством трех проводного гибкого кабеля, который оканчивается стандартным штекером X1 для стереотелефонов.

Динамические головки удобнее разместить в общем футляре с батареей питания GB1 и усилителем. Микросхему DA1 нужно установить на теплоотводящий радиатор.

Конденсаторы можно взять типов KЛC и К50-6 (оксидные), низкоомные резисторы — марки МОН-0,25. Если ваше звукоусилительное устройство предназначено для частых поездок, динамические головки лучше взять полегче, например, 2ГДШ-7. В прочих случаях предпочтительны 10ГДШ-101, имеющие более высокие акустические показатели.

Батарею питания можно составить из 6…8 гальванических элементов LR14, с учетом работоспособности усилителя в диапазоне питающих напряжений 7…12 В. Это позволяет использовать в качестве источника аккумулятор автомобиля, а в домашних условиях — обычный сетевой адаптер.

Пониженное напряжение для трехвольтового плейера можно получить от простейшего стабилизатора, изображенного

на рисунке 2.

Его вход присоединим к выходу упомянутого адаптера; связь с цепью питания плейера — посредством контактной колодки, которой замещают «пальчиковые» элементы питания.

Ю. ГЕОРГИЕВ

Пиши и слушай

Давно замечено: под негромкую приятную музыку занятия за письменным столом могут пойти лучше. А найти такую музыку легче всего в радиоэфире. А чтобы перестройка приемника не отвлекала от дела, можно сделать несложную приставку с кнопками фиксированной настройки. При этом приемник может находиться даже на некотором расстоянии от рабочего стола.

На рисунке приведена схема приставки для приема трех заранее выбранных радиостанций в диапазоне средних волн.

Катушка L1 магнитной антенны WA1 с конденсаторами образует входной контур, а катушка L3 со своими конденсаторами — контур гетеродина. Особенность данной конструкции в том, что выбор фиксированных настроек обеспечивается набором двухсекционных блоков КПЕ (С1…СЗ). Это исключает подбор постоянных конденсаторов и позволяет быстро изменить «ассортимент» фиксированных настроек в пределах всего диапазона.

Контур гетеродина работает с частотой, примерно на 380 кГц превышающей частоту выходного контура. В преобразователе с совмещенным гетеродином, в котором работает транзистор VT1, из двух поступающих сигналов образуется новый, с частотой 380 кГц, несущий поступившую с антенны информацию. Сигнал этой промежуточной частоты выделяется в широкополосном резонансном контуре L6, С11, R5 и далее попадает к гнезду внешней антенны приемника, настроенного на 380 кГц (длинные волны). В приемнике происходит необходимое усиление и преобразование сигнала в звуковой, который возвращается к приставке и воспроизводится ушным телефоном BF1 с регулятором громкости R6.

Прием на телефон выбран по двум причинам — чтобы не мешать окружающим и не бегать к приемнику убавлять или прибавлять громкость: регулятор громкости приставки находится под рукой.

Для сборки приставки понадобятся постоянные резисторы МЛТ-0,125 и переменный СП-0,4, конденсаторы постоянные КТ-1 и KЛC, подстроечные КПК-МП, переменные КПЕ-5 или другие двухсекционные с твердым диэлектриком и максимальной емкостью до 260 пФ. Катушки магнитной антенны L1, L2 содержат 80 и 7 витков провода ПЭЛШО 0,15, намотанных виток к витку на подвижных бумажных каркасах поверх стержня из феррита 600НН с размерами 75x20x3 мм. Катушки гетеродина L3, L4 могут быть взяты от приемника «Сокол-403»; самодельные имеют соответственно 50x3 и 8 витков провода ПЭВ-1 0,15 с отводом от 2,5, располагаемых на 3-секционном стандартном каркасе в ферритовых чашках марки 600НН, диаметром 8,6 мм.
