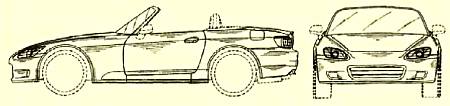

Техническая характеристика:
Длина… 4,135 м
Ширина… 1,75 м
Высота… 1,29 м
База… 2,4 м
Мощность… 214 л.с.
Максимальная скорость… 241 км/ч
Снаряженный вес… 1250 кг
Вместимость топливного бака… 50 л
Разгон до 100 км/ч… 6,2 с
Расход топлива в городе… 9,9 л/100 км
ПОЛИГОН
МГД- движитель для лодки
Вы
Существуют жидкости, проводящие электрический ток, например, соленая вода. Если через жидкий проводник, расположенный в магнитном поле, пропустить ток, он тоже испытывает действие силы, которая заставит его течь.
Современная техника часто встречается с необходимостью перекачивания расплавленных металлов. Например, в атомных электростанциях через реактор иногда прокачивают ртуть или расплавленный натрий. Перекачивать их при помощи обычных механических насосов не желательно. Расплавленные металлы будут разрушать подшипники и просачиваться наружу через выход вала насоса из корпуса. А ведь металлы в данном случае радиоактивны, и натрий к тому же горит от соприкосновения с воздухом.
Здесь-то и используют магнитогидродинамические (МГД) насосы, в которых роль самого проводника играет жидкий металл, расположенный в магнитном поле. Такие насосы абсолютно герметичны и долговечны. В них попросту нечему изнашиваться.

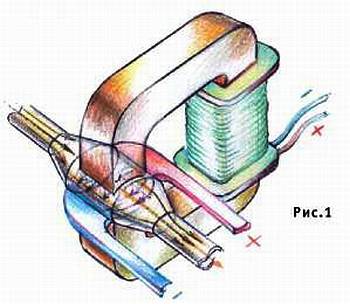

А устроен МГД-насос занятно. Его проточная часть, расположенная между полюсами магнитов, сделана в виде тонкостенной сплющенной трубки из нержавеющей стали. К ее узким сторонам приварены шины-токопроводы, на которые подается постоянный ток силой в сотни ампер (см. рис. 1).
Казалось бы, должно произойти короткое замыкание. Но электрический ток ведь всегда старается найти для себя самый легкий путь. Поэтому большая его часть сразу же уходит через стенку в расплавленный металл с очень низким сопротивлением и лишь незначительная часть идет по замкнутому пути через трубку. Такой миниатюрный МГД-насос вы можете сделать для модели лодки. Ведь коль скоро насос выбрасывает струю жидкости, обладающую некоторой массой, должна возникать реактивная сила, направленная в противоположную сторону. А соленая вода, как уже сказано, неплохо проводит электрический ток.
В 60-е годы в Японии была построена опытная лодка длиной 3 м и массой 200 кг, которая в соленой морской воде бесшумно двигалась со скоростью 4 км/ч, используя в качестве источника тока аккумуляторы.

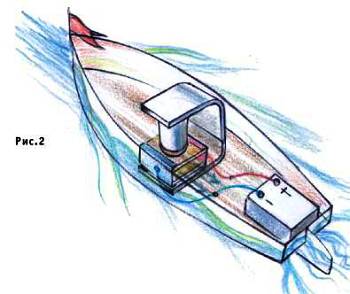

По характеру работы МГД-движитель вашей модели будет напоминать насос, показанный на рисунке 1, но конструктивно выполним его иначе. Для создания магнитного поля заманчиво применить сильный постоянный магнит от громкоговорителя. Вывести от них магнитный поток можно посредством полюсных наконечников из магнитной стали, погруженных в соленую водную среду, находящуюся в промежутке между токопроводящими электродами. Сами электроды укрепите на электроизоляционных стенках продольного канала, выполненного в сравнительно коротком выступе днища модели судна (рис. 2).
Сильный
Для питания МГД-движителя можно использовать аккумуляторные батареи. Конечно, для сколько-нибудь эффективной работы модели придется поэкспериментировать с размерами электродов и межэлектродного пространства, с конфигурацией полюсных наконечников. Реактивная сила, призванная двигать модель, зависит от величины междуэлектродного тока. Может оказаться целесообразным пойти на сравнительно скоротечный разряд аккумуляторов и продолжительность демонстрации, добиваясь более энергичного, наглядного движения лодки.
Ю. ПРОКОПЦЕВ
