Бабочка из стальной проволоки очень удобна для массового производства, но слишком тяжела. Потому вам лучше сделать каркас из алюминиевой проволоки. Резиновый мотор же следует изготовить в виде отдельной съемной конструкции (рис. 3).
Для этого подойдет жесткая, прямолинейная, тонкостенная пластмассовая трубка диаметром 10–12 мм, применяемая для прокладки электропроводки (ее можно купить на любом рынке стройматериалов). В трубке размещается жгут из авиамодельной резинки. С одного
Лучшая смазка для этого узла — графитовый порошок от мягкого карандаша. Но лучше все же применить миниатюрный шарикоподшипник.
Жгут резиномотора смажьте глицерином. Таким образом, у вас получится резиновый двигатель в виде отдельного узла. При помощи резинки его можно будет крепить к моделям разной конструкции.

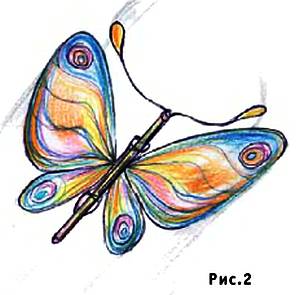

Мотор можно снабдить пропеллером, оформленным, как усики бабочки. Он очень хорош с чисто художественной точки зрения, но имеет низкий КПД. Лучше поставить сделанный по всем правилам винт от игрушечной модели вертолета.
Теперь о крыльях. Их проще оклеить лавсановой пленкой при помощи любого подходящего клея. После того как клей засохнет, пленку можно осторожно погреть утюгом, чтобы расправить складки. Так можно делать очень красивые летающие игрушки.
Эксперименты по аэродинамике крыла шерстокрыла или белки-летяги, которая планирует не хуже, желательно начать с изучения чучела в каком-нибудь музее. Первые опыты можно провести, оклеивая каркасы бабочек бархатной бумагой, бархатом, искусственным мехом. При этом нужно учесть, что такая обшивка может оказаться тяжеловата. Тогда придется ставить более сильный резиновый двигатель. Вероятно, стоит подумать об искусственном, легком, пушистом, но непроницаемом для воздуха материале. Это может быть, например, лавсан, оклеенный старым пушистым шерстяным платком.
На всякий случай приведем способ производства бархатной бумаги и ткани, запатентованный во Франции. На смазанную резиновым клеем основу насыпают мелко настриженные лавсановые нитки-ворсинки. После этого ее помещают между пластинами конденсатора, соединенного со школьным высоковольтным преобразователем «Разряд». Под действием электрического поля ворсинки встают дыбом и засыхают в таком положении. Так можно сделать легкое покрытие, имитирующее крыло шерстокрыла.
А.ИЛЬИН
Рисунки автора
ВЫСТАВКИ В МОСКВЕ
Экспоцентр «Красная Пресня»
ИНТЕРМЕБЕЛЬ-2004
• Мебель для офисов, домов и квартир.
1.06.2004 — 4.06.2004
МЕТАЛЛООБРАБОТКА-2004
• Инструменты, станки и спецоборудование для обработки металлов и сплавов.
1.06.2004 — 4.06.2004
КОТТЕДЖ-2004
• Деревянные и кирпичные дома, оборудование и материалы для строительства и ремонта.
7.06.2004 — 11.06.2004
НАУКА-2004
• Научные приборы, оборудование для лабораторий.
7.06.2004 — 11.06.2004
МИР СТЕКЛА-2004
• Приборы и оборудование для стекольной промышленности. Изделия из стекла.
7.06.2004 — 11.06.2004
НЕФТЕГАЗ-2004
• Оборудование
21.06.2004 — 25.06.2004
ИНЛЕГМАШ-2004
• Оборудование и изделия легкой промышленности.
21.06.2004 — 25.06.2004
ФИЗИЧЕСКИЙ ЭКСПЕРИМЕНТ
Носим воду в решете?
Поверхностное натяжение жидкости, казалось бы, не очень значительный физический фактор. Между тем, он может послужить основой многочисленных опытов и даже своеобразных фокусов.
Еще Галилей обратил внимание, что смазанная жиром иголка может лежать на поверхности воды. Кажется, этот факт противоречит закону Архимеда. Но не торопитесь с выводами. Заставить иголку плавать — подлинное экспериментаторское искусство. Ведь если иголка «прорвет» поверхностную пленку, она тотчас потонет.
Проще научить плавать стальное лезвие безопасной бритвы. Главное, чтоб оно не побывало до этого в мыльном растворе, уменьшающим силу поверхностного натяжения. Сполосните его водой, вытрите насухо и аккуратно положите на воду. Оно поплывет, удерживаемое силами поверхностного натяжения воды, хотя должно сразу утонуть.
А все потому, что в жидкости поверхностный слой молекул подобен туго натянутой эластичной пленке. Величина поверхностного натяжения зависит от вида жидкости. Наиболее прочная поверхностная пленка у расплавленных металлов, например, у ртути. Вода — уникальная жидкость. У нее аномально высокое поверхностное натяжение — 72,7 мН/м.
Наличие примесей в жидкости уменьшает их поверхностное натяжение. Так, у минеральной воды оно меньше, чем у дистиллированной. Поверхностно-активные вещества, такие как шампуни и мыло, уменьшают поверхностное натяжение и в то же время увеличивают эластичность поверхностной пленки. Силы взаимодействия молекул жидкости получили название когезионных. Если жидкость соприкасается с твердой поверхностью, то со стороны молекул твердого тела на молекулы жидкости тоже действуют силы притяжения.
Если силы притяжения твердого тела больше силы поверхностного натяжения жидкости, то она растекается по поверхности тела, смачивает ее. В противоположном случае жидкость образует на его поверхности круглые шарики — не смачивает ее.
Опыт показывает, что вода хорошо смачивает поверхность таких минералов, как кварц, силикаты, окислы железа. Такие вещества, как сера, графит, медный колчедан, свинцовый блеск, вода не смачивает. Мелкие частицы таких минералов прилипают к пузырькам воздуха, взвешенным в воде. На этом основано обогащение руд — отделение ценной породы от пустой.
Умело используя силы поверхностного натяжения, можно провести немало экспериментов. Вот хотя бы некоторые из них…
Заполните стакан до краев водой. Сколько еще воды можно налить в полный стакан? Чтобы ответить на этот вопрос, добавляйте пипеткой по капельке. Вскоре вам это занятие надоест — вода еще долго не будет переливаться через край стакана.
Если присмотритесь, вы увидите, что вода горкой приподнялась над краями стакана. Сила притяжения молекул воды настолько велика, что может удержать над краем стакана 5 — 10 граммов воды.
Еще эффектнее этот опыт выглядит с монетами.
Приготовьте горсть монет и полный стакан воды. Аккуратно ребром опускайте монеты в стакан, давая поверхности воды время успокоиться. Результат опыта, думаем, вас удивит: при известном навыке монеты займут более трети стакана с водой, а вода все еще не перельется через край.
