Подозрительное место как бы отрывалось от ее плоскости. Дальше эксперт без особого труда подробно его изучал и делал заключение.
В конце 70-х годов XIX века появилась фотолитография — способ, позволяющий любую гравюру точно воспроизвести фотохимическим путем. Его начали широко применять в типографском деле для воспроизведения иллюстраций. Разумеется, им немедленно воспользовался и уголовный мир. Государство ответило на это применением многослойной бумаги, нумерацией купюр, водяными знаками и введением секретных охранных знаков. Банки повсеместно усилили проверку купюр, вызывавших малейшее подозрение.
Ремесло фальшивомонетчика усложнилось настолько, что «любители» перестали получать от него прибыль, которая бы стоила многолетнего заключения.
Однако далеко не всегда фальшивые деньги представляли собою самодеятельность
В первый год Великой Отечественной войны немцы сбрасывали на наши города фальшивые деньги с самолетов. Население этих городов скупало продукты, создавая дефицит и голод на остальной территории. Однако эти наскоро и небрежно сделанные купюры удалось быстро выявить и изъять.
Более серьезную атаку при помощи фальшивых денег немцы предприняли против Англии. Почти полгода бригада крупнейших специалистов изучала систему нумерации и секретных охранных знаков на фунтах стерлингов. Был точно определен состав бумаги и краски. После того как фальшивые купюры были напечатаны, немецкие мастера «состарили» бумагу. Затем немецкая разведка вбросила на английский рынок очень крупную сумму, которая могла бы полностью вывести из строя экономику страны. Англичане об этом узнали, но оказалось, что у них нет средства отличить фальшивые деньги от подлинных…
Тогда они через свою агентуру разузнали общую сумму направленных в страну фальшивых денег и… вывели такую же сумму из обращения. Хаос был предотвращен, а напечатанные ведомством Гиммлера деньги еще долго находились в обращении. Ведь купюры со временем портятся. Их нужно заменять другими, что стоит денег. Тут же сам рейхсфюрер СС «позаботился» освободить Англию от солидных затрат.
В наше время государство имеет возможность при производстве бумажных денег и проверке купюр опираться на компьютерные технологии. Это позволяет значительно усилить их защиту от подделок, введя огромное количество практически не повторяющихся секретных знаков. Кроме того, на купюрах печатают голограммы, содержащие секретные защитные рисунки, которые можно разглядеть лишь при помощи другой голограммы, хранящейся в казначействе. Наконец, как сообщалось в печати, на купюрах ставят еще изотопные метки. Это не означает, что должны применяться радиоактивные изотопы. Почти у всех химических элементов есть изотопы, не обладающие радиоактивностью. Однако их количественное соотношение, например, в бумаге может быть весьма различным в зависимости от способа производства.
ЗАОЧНАЯ ШКОЛА РАДИОЭЛЕКТРОНИКИ
Эфирный тренинг
(Приемник телеграфных сигналов)
Получив первые навыки работы на телеграфном ключе, можно сделать новый шаг — освоить прием телеграмм на слух. Причем таких, содержание которых вам неизвестно заранее. Для этого нужно обзавестись подходящим радиоприемником и стать радионаблюдателем. Это обычная практика, ведь и любители, и многие ведомственные операторы начинают работу обычно с общего вызова, приглашая к связи всех желающих. Вы можете даже получить личный позывной и QSL-карточки, которые высылаются по почте в подтверждение о приеме.

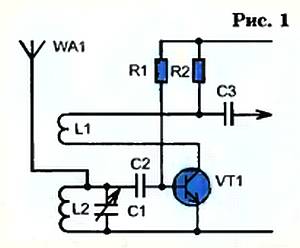

Для приемника лучше взять для начала схему прямого усиления с одним настраиваемым контуром. Обычно такие приемники пригодны лишь для приема мощных широковещательных станций, а их избирательность столь невысока, что нередко одновременно прослушиваются сразу две станции, работающие на близких частотах. Но если ввести в схему положительную обратную связь, что в упрощенном виде показано на рисунке 1, избирательность возрастет.
Из

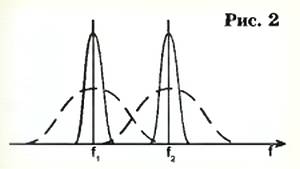

Известно, что избранный резонансным контуром сигнал используется далеко не полностью: часть его теряется в активном сопротивлении проволочной катушки, часть «гаснет» в виде диэлектрических потерь в ее каркасе. Чем больше эти потери, тем хуже резонансные свойства контура, при этом сигнал занимает широкую полосу частот и «наезжает» на соседние сигналы, что графически изображено на рисунке 2.
Добавление в приемный контур потока от обратной связи эквивалентно снижению потерь в нем, чем достигается более острая настройка. Если же «переборщить» с компенсацией потерь, приемник самовозбудится. А вблизи порога возбуждения приемник может озвучивать смодулированные телеграфные сигналы. Но для этого нужна тонкая и плавная регулировка обратной связи. Делать это можно, сближая катушки L1 и L2, закорачивая часть витков L1, изменяя величину тока коллектора VT1, а также шунтировать L1 переменным резистором. При этом у приемника прямого усиления проявится весьма полезное качество одноконтурного входа, а именно: легкая возможность широко варьировать частотные показатели контура. Ведь вещательные передачи ведутся в специально отведенных международными соглашениями нешироких полосах частот. Эти полосы связаны как с условиями распространения радиосигналов в разное время суток, так и с необходимостью избежать взаимных помех между различными станциями.
Одиночный входной контур легко приспособить к работе в нужном диапазоне, всего лишь изменяя количество витков в одной катушке или емкость присоединенных конденсаторов (рис. 3).
При замкнутом выключателе SA1 входной контур способен перестраиваться в широких пределах «дневных» и «вечерних» диапазонов, а при разомкнутом SA1 — в пределах узкого участка частот выбранного диапазона, где можно отловить немало «морзянок» и обеспечить растяжку этого диапазона на всю шкалу настройки. Однако продолжим знакомство со схемой и конструкцией приемника.
Величина обратной связи с катушки L1 на контурную L2 регулируется шунтирующим резистором R1 — чем выше его сопротивление, тем большая часть модулированного радиочастотой коллекторного тока каскада УРЧ ответвляется через конденсатор небольшой емкости С5, что уменьшает нагрузку контура и также способствует лучшей избирательности. С нагрузки R3 транзистора VT1 усиленный сигнал поступает на вход детектора, собранного по схеме триодного детектора на транзисторе VT2.
Такая схема детектора обеспечивает высокую чувствительность к слабым сигналам, что особенно важно при приеме маломощных любительских передатчиков. Чувствительность и избирательность приемника многократно возрастают, когда обратная связь удерживается у порога самовозбуждения; небольшой переход за него позволяет слышать не модулированные звуком телеграфные сигналы. Они состоят просто из посылок сигнала высокой частоты (включения и выключения передатчика) и на обычном приемнике почти не слышны.
Далее следует «звуковой» усилитель, в котором работают транзисторы VT3, VT4. На его выходе, в коллекторной цепи VT4, хорошо бы использовать высокоомные телефоны типа ТОН-2, но, учитывая, что сейчас такие телефоны найти трудно, приемное устройство рассчитано на распространенные ушные телефоны от аудиоплейеров. По этой причине для согласования низкоомной нагрузки с выходным каскадом усилителя в схему введен понижающий трансформатор Т1 — это выходной трансформатор от портативного радиоприемника.
