Этот стенд сразу бросился в глаза броской надписью. «Разрядно-импульсные технологии и аппараты» — значилось на ней. И немного ниже: «Строительство на фундаменте

Я подошел поближе и попросил технического директора проектно-строительного предприятия РИТА Валерия Яковлевича Еремина — так значилось на табличке, прикрепленной у него к лацкану пиджака, — пояснить мне суть дела.

— Ведь разрядно-импульсные технологии, наверное, предполагают использование в строительном деле электричества, этаких искусственных молний? — попробовал проявить свою эрудицию ваш корреспондент.

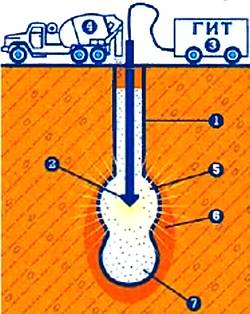

Схема, поясняющая суть разрядно-импульсной технологии.

Цифрами на схеме обозначено: 1— скважина до обработки; 2— электродная система; 3— генератор импульсных токов; 4— бетононасос; 5— зона цементации грунта; 6— зона уплотнения грунта; 7— камуфлетное расширение в основании сваи.

Вид самой сваи, отрытой после экспериментальных проб.

— Вы правы, — согласился со мной Валерий Яковлевич, — иногда мы вынуждены метать молнии. Но они не опасные, примерно такие же, как и те, что работают в карбюраторном двигателе внутреннего сгорания. Только «свечи зажигания» у нас побольше. И он продемонстрировал цилиндр длиной с полметра. Такие «свечи» могли бы стоять разве что на автомобиле великана.

Потом он опустил «свечу» в бочку с водой, повернул электровыключатель, и в бочке тут же забухало — то взрывались искусственные молнии, производя гидравлические удары.

— Здесь мы подаем на разрядник всего около 6000 вольт, — пояснил Еремин. — Можно и вдвое больше, да боимся, бочка тогда развалится. Используется же подобная технология вот для чего. Дома обычно строят на сваях. Чтобы не копать котлован, на строительную площадку загоняют копер и он стучит несколько дней, загоняя в землю железобетонные сваи. Однако такая технология применима далеко не всюду. Из-за нехватки свободных земель в больших городах начинают вести строительство и на так называемых слабых грунтах, которые при обычной методике могут и не выдержать тяжести здания. И тогда оно потонет, словно «Титаник».

— А помните ли вы, на каком основании стоит избушка Бабы Яги? — неожиданно спросил Валерий Яковлевич.

— Конечно же, на курьих ножках!

— Правильно. А каждая такая ножка кончается, между прочим, лапой, растопыренные пальцы которой обеспечивают значительную площадь опоры. Так что такая избушка может

Нечто подобное теперь применяют в своей практике и современные строители. Они делают сваи с «пальцами». Точнее, с опорой большой площади, на которую и опирается свая, а на нее — уж и сам многоэтажный дом. Делают такую сваю непосредственно на месте строительства.

Сначала бурят скважину на проектную глубину. Обычно на слабых грунтах она тут же заполняется подземными водами. В воду и опускают электроразрядник. Несколько разрядов — и гидравлические удары заставляют окружающий грунт заметно раздаться в стороны. Разрядник вытаскивают, а в скважину закачивают бетонный раствор и вставляют арматурные стержни. А когда бетон застынет, получается монолитная свая, опирающаяся своим нижним концом на солидных размеров «подушку».

Дом на таком фундаменте не покосится, простоит долгие годы даже на болотистом грунте.

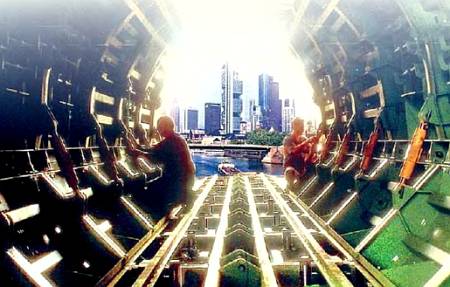

Современный туннель — сложное гидротехническое сооружение.

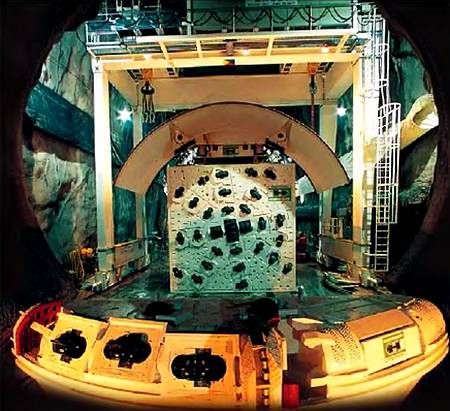

Проходческий щит — могучая машина!

И это — не единственная новинка, которую используют в своей работе специалисты предприятия РИТА. (Кстати, само название образовано не от женского имени, это аббревиатура от — Разрядно-Импульсные Технологии и Аппараты). Еще, например, они умеют ставить в нужных местах якоря-анкеры.

— На море, как известно, якоря позволяют судну держаться на одном месте, несмотря на волны и ветер, — проявил эрудицию еще раз ваш покорный слуга. — Но зачем якоря на суше?

Оказалось, и тут бывают своего рода штормы. Нет, речь в данном случае не о землетрясениях. В тех местах, где бывают колебания почвы, строят особо сейсмостойкие сооружения.

Довольно часто прежде, чем поставить какое-то строение, строителям приходится-таки рыть котлован. Например, в тех случаях, когда под зданием запроектирована подземная стоянка для автомобилей или склад.

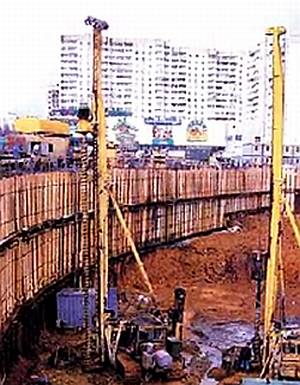

Многоярусная «стена в грунте» в котловане, отрытом при строительстве делового центра Москва-Сити.

В современных городах стройплощадки зачастую приходится втискивать между уже построенными зданиями. Грунт же, как известно, обладает определенными механическими свойствами, в частности, сыпучестью. Так что невозможно выкопать в земле котлован с вертикальными стенками. Если не принять специальных мер, они обязательно «поплывут», начнут осыпаться, а то и попросту обвалятся.
