Нечто подобное предлагают наши ученые создать и для топливных элементов.
— Вспомните, когда-то в наших вычислительных машинах, радиоприемниках и магнитофонах использовались радиолампы и транзисторы, — вступил в разговор Виталий Васильевич Старков. — Они были малоэкономичными, громоздкими и ненадежными. Ныне же, когда в них используют микросхемы, электронные приборы стали совсем другими — компактными, долговечными, недорогими. Так давайте же тогда микроэлектронную технологию применим и к производству топливных элементов…
Конечно, сказать куда легче, чем сделать. Но у моих
Главной «изюминкой» в их разработке является использование структур из макропористого кремния. То есть, говоря попросту, исследователям удалось создать некое молекулярное «сито», имеющее заранее заданный размер и форму пор в нем.
— Это «сито» удобно уже тем, что, используя его вместо обычного, мы увеличиваем площадь поверхности структур, на которых происходит реакция, до 250 кв. м на каждый грамм вещества, что в десятки раз больше, чем у обычных плоских поверхностей, — пояснил Старков. — За счет этого можно существенно уменьшить физические размеры топливного элемента. Скажем, вот перед вами экспериментальный образец пластины для показа студентам. Ее размер 10x10 см. Теперь мы можем уменьшить ее площадь в 40 раз. И это еще не все…
Такое молекулярное «сито», как показали эксперименты, может быть дополнено палладиевой пленкой-мембраной, способной сепарировать водород из углеводородистых смесей. То есть, говоря проще, теперь на том же автомобиле можно оставить обычный бензобак, а топливная установка сама будет добывать необходимый ей водород из бензина и вырабатывать с его помощью электричество для работы электромотора.
Новый топливный элемент будет состоять всего из двух деталей: собственно преобразователя-микрочипа и баллончика с топливом. В итоге получается устройство, которое в зависимости от выходной мощности запросто может быть встроено не только в автомобиль, но и уменьшено до размеров аккумуляторов в том же ноутбуке. Стоить же оно будет дешевле все тех же аккумуляторов, поскольку замена кремниевым чипом графитовых электродов с паладиевым и серебряным покрытием, которые сегодня составляют приблизительно 60 % от стоимости всего топливного элемента, приведет к массовому производству подобных источников энергии.
Пользоваться же топливными элементами будет очень просто. Представьте себе геологов в глухой тайге, туристов в дальнем походе или группу спецназа, выполняющую особое задание. Ныне им приходится брать с собой солидный запас сменных батареек для питания радиостанций, навигационных приборов, компьютеров и т. д. Теперь же появляется возможность вместо всего этого иметь при себе лишь флягу с бензином.
— Почему же столь замечательных устройств мы пока не видим в магазинах? — спросил я своих собеседников.
— Со своей стороны мы сделали все, что нужно, — ответил на мой вопрос Анатолий Федорович Вяткин, — разработана технология, оформлены патенты, созданы экспериментальные и макетные образцы. Сейчас ведем переговоры с партнерами, которые готовы вложить средства в развертывание массового производства
И. АГАФОНОВ
ПОДРОБНОСТИ ДЛЯ ЛЮБОЗНАТЕЛЬНЫХ
Как работает топливный элемент
Мы уже не раз рассказывали нашим читателям о работе топливного элемента. Тем не менее, для тех, кто не читал предыдущих публикаций, напоминаем, как он устроен.
Как и прочие источники тока, топливные элементы состоят из анода, катода и электролита между ними. Электрическая энергия выделяется в процессе восстановительно-окислительной реакции, которая поддерживается за счет подачи топлива и окислителя. На практике обычно речь идет о реакции образования из водорода и кислорода обычной воды.
Звучит все очень просто. Однако техническая реализация идеи на деле потребовала преодоления целого ряда трудностей. Прежде всего, как уже было сказано, оказалось непрактичным использование в качестве топлива непосредственно водорода. Поэтому ныне в качестве топлива чаще используют бензин или метиловый спирт — метанол.
Под действием высокой температуры в результате процесса реформинга метанол или иное органическое топливо выделяет водород, который затем и поступает на анод топливного элемента. Функции электролита в современных топливных элементах обычно выполняет тончайшая полимерная мембрана с нанесенным на нее слоем платинового катализатора. Она обладает уникальным свойством: пропускает положительные ионы, то есть ядра атомов водорода, но задерживают электроны.
Ионы, проходя сквозь мембрану, вступают на катоде в реакцию в атомами кислорода, содержащегося в воздухе. В обычных условиях такая реакция приводит к образованию гремучего газа и носит взрывной характер, но в топливном элементе она протекает мирно благодаря тому, что идет не во всем его объеме, а лишь на поверхности мембраны с катализатором. Выделяемое при этом тепло поддерживает процесс реформинга. А электроды, отобранные мембраной у атомов водорода, следуют к катоду по внешней цепи, создавая тот самый электрический ток, который нам необходим для питания тех или иных приборов.

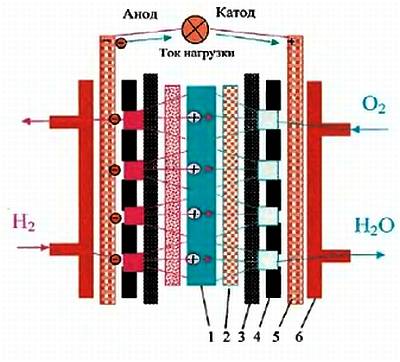

На схеме цифрами обозначены:
1— мембрана; 2— катодная (или анодная) плата; 3— газодиффузионная пластина; 4— графитовый блок; 5— проводящая плата; 6— блоки подведения водорода, кислорода и отвода воды.
