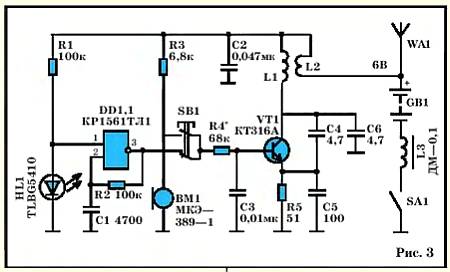

Здесь первый «узелок» построен на так называемом мигающем светодиоде HL1. Эти диоды содержат микросхему, заставляющую их мигать. Снимаемые с него импульсы заставляют ячейку цифровой микросхемы DD1.1 генерировать пакеты импульсов с частотой порядка 1,5…2 кГц, следующие с интервалами около 0,6 с. Эти колебания модулируют несущую частоту передатчика, что воспринимаются абонентом как прерывистый тональной сигнал. Приняв приглашение, он включит свой радиомикрофон в речевом режиме.
В конструкции радиомикрофона самодельными являются только катушки L1, L2. Контурная катушка L1 бескаркасная, она наматывается на винт с резьбой М2,5 проводом ПЭВ-2 0,3 и содержит 8 витков (винт, когда катушка готова, нужно из нее вывинтить). Катушка
Для питания достаточно, как и в предыдущей конструкции, четырех 1,5-вольтовых малогабаритных элементов. В обеих конструкциях можно использовать радиоэлементы любого типа, лишь бы их параметры отвечали указанным на принципиальных схемах, а габариты были возможно миниатюрнее.
Ю.ПРОКОПЦЕВ
ЧИТАТЕЛЬСКИЙ КЛУБ
Вопрос — ответ
Слышал, что в Чернобыле грядут какие-то перемены. Не могли бы вы подробнее рассказать, что там сейчас происходит?
Андрей Чесноков,
г. Кимры
Украинские власти собираются сократить нынешнюю 30-километровую «зону неприступности» вокруг Чернобыльской АЭС до 10 километров. Для такого решения, по их мнению, у них есть, как минимум, два основания.
Во-первых, как показывают исследования, на двадцатом году после взрыва экологическая система региона постепенно приходит в норму. Биологи говорят, что вокруг станции даже стало больше видов растений и животных, чем было до катастрофы. Многие из них, правда, подверглись мутации, видоизменились, но все же выжили и приспособились к новым условиям обитания.
Во-вторых, в ближайшие годы планируется возведение нового защитного укрытия взамен обветшавшего саркофага. Новое сооружение, напоминающее огромный ангар из металла и бетона площадью в 2000 кв. м, будет смонтировано на свободной площадке неподалеку от аварийного четвертого блока, а затем надвинуто с помощью тросовых систем поверх старого. В этой уникальной работе планируется участие как украинских, так и российских специалистов.
По радио и телевидению без конца рекламируют ультразвуковую стиральную машину «таблетку». Говорят, достаточно положить такую «таблетку» в таз или даже в ванну, включить в сеть, и белье постирается как бы само собой… Но если все так замечательно, то почему по-прежнему продолжают выпускать куда более дорогие стиральные машины-автоматы?
Ирина Ведерникова,
г. Красноярск
Ультразвуковая стиральная машина — а именно так официально называется эта «чудодейственная таблетка» — изобретение не такое уж новое. Эффект кавитации, то есть образования пузырьков газа в жидкости, которые, схлопываясь, и порождают волны в жидкости, приводящие к очистке ткани от грязи, известен около ста лет. А кавитационные струи, исходящие от корабельных винтов, моряки для стирки используют и того дольше. И по сей день они время от времени накрепко привязывают грязную замасленную робу к прочной бечеве-концу и выбрасывают спецодежду за борт, в кильватерную струю от винтов идущего корабля. Проходит несколько минут — и из воды
Однако те же моряки хорошо знают: стоит передержать робу за бортом — и от нее останутся лохмотья. Уж слишком сильно действует кавитационная струя. Поэтому в промышленности кавитационные ультразвуковые установки используют для «отстирывания» грязных, замасленных моторов перед ремонтом или даже сдирания ржавчины с твердых поверхностей. «Таблетка» же так слаба, что о кавитации не может быть и речи. И на практике ее эффект, по свидетельству экспертов, практически не заметен.
«Кометы — это космические погребения выдающихся жителей ранних цивилизаций далеких миров». Такую неожиданную гипотезу предлагает житель подмосковного г. Фрязино Михаил Петрович Славгородский. И развивает свою мысль.
В других планетных системах цивилизации могли сформироваться раньше, чем наша. И обитатели тех миров давно уже вышли в космос, стали использовать кометы не только как своеобразные транспортные средства, но и как космические «египетские пирамиды». Поэтому нам стоило бы самым тщательным образом обследовать ядра «космических странниц». Они могут содержать не только саркофаги с инопланетными мумиями, но и послания жителей далеких миров со сведениями о своей цивилизации.
ДАВНЫМ-ДАВНО
В 1814 году опыты Х.Дэви и М.Фарадея показали, что алмаз — это разновидность чистого углерода и где-то в недрах Земли существуют условия, при которых углерод превращается в алмаз. На протяжении почти ста лет множество ученых эти условия пытались воссоздать в лаборатории и получали мелкие, твердые и сверкающие, как алмаз, кристаллы. Но в начале XX века с появлением тонких методов химического анализа выяснили, что это совсем не алмазы. Синтез алмаза требовал серьезного уточнения условий превращения углерода в алмаз. Казалось бы, для этого необходимо увидеть хоть один такой случай. Но природа нам такой возможности не давала.
Решающее слово в этой области сказал советский ученый Овсей Ильич Лейпунский. В его распоряжении была лишь возможность наблюдать гибель алмаза, измерять скорость его превращения в графит, в зависимости от температуры и давления. Однако, создав остроумную физическую теорию, он смог на основе этих фактов в 1939 году предсказать и условия превращения графита в алмаз: температура 2000 °C, давление более 60 тысяч атмосфер. В 1955 году на основе теории О.И. Лейпунского алмаз синтезировали американцы. На рисунке вы видите установку, на которой в 1959 году первые искусственные алмазы были получены в СССР. На подобных установках синтезируют мелкие технические алмазы для изготовления режущего инструмента. Их применение повышает производительность оборудования в десятки раз, а на изготовление щепотки таких алмазов тратится всего несколько минут. Сегодня их промышленный выпуск превышает добычу ископаемых технических алмазов в десятки раз.
В экспериментах были получены и прекрасные ювелирные алмазы. Но на их производство уходит несколько дней, а по себестоимости они оказываются в 5 — б раз дороже естественных. Тем не менее, как сообщали западные СМИ в 80-е годы прошлого века, производство недорогих синтетических ювелирных алмазов все же было успешно налажено в Румынии.
