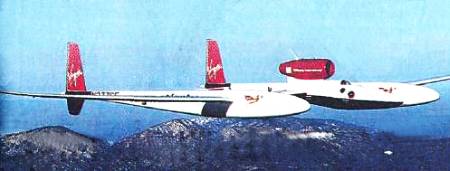

Проанализировав некоторые проекты самолетов для облета земного шара, я пришел к выводу, что конструкторы ныне, как ни странно, пытаются не улучшить, а ухудшить достижение «Вояджера» — первого самолета, облетевшего вокруг Земли без посадки и дозаправки в воздухе, пишет Анатолий Кузьмин. Тогда конструктору Берту Рутану удалось сделать машину с минимально возможным взлетным весом. Машины других проектов, в том числе и тот, на котором совершил свой полет Стив Фоссет, стали быстрее, комфортабельнее и потому тяжелее.

«Вояджер» — машина, конечно, выдающаяся, продолжает Кузьмин, но, присмотревшись к ней, я пришел к заключению,

что можно сделать самолет еще лучше. Очень узкое крыло «Вояджера» обладает, несомненно, большим летным качеством, но его прочность и жесткость недостаточны. Кроме того, по сути дела трехфюзеляжный самолет обладает повышенным лобовым сопротивлением, а мотор в носу самолета снижает эффективность конструкции.

Тем не менее, я полагаю, что Рутан поступил правильно, оставив всего один мотор. Именно так, кстати, в свое время поступил А.Н. Туполев, сконструировавший рекордный самолет АНТ-25, на котором В. Чкалов и его товарищи совершили ряд рекордных для того времени перелетов. Я тоже сторонник одномоторной конструкции. Когда двигатель один, ему и внимание больше, и уход, а расход горючего меньше. Да и лобовое сопротивление при прочих равных условиях у одного мотора меньше, чем у двух и более. А чтобы повысить его эффективность, я предлагаю поставить двигатель «задом наперед» — в задней части (фюзеляжа — и оснастить его толкающим, а не тянущим воздушным винтом. В итоге мой «Альбатрос» вырисовывается таким (см. рис.).

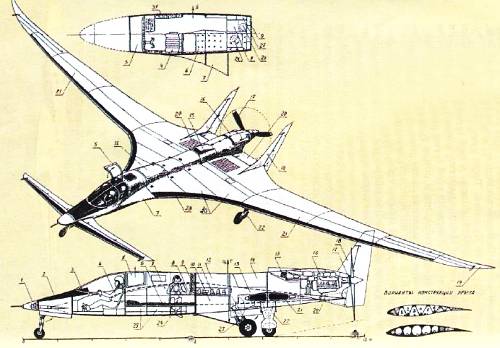

Схема « Альбатроса». Цифрами обозначены:

_{1 — радар; 2— ниша шасси, приборный отсек; 3— приборная доска; 4— кресло пилота; 5— фонарь кабины; 6— спальное место; 7— холодильник; 8— штурманский стол; 9— панель приборов контроля за расходом топлива; 10— первый расходный бак; 11— насосный отсек; 12— аварийный НЗ, спасательный плот; 13— ниша главной стойки шасси; 14— второй расходный бак; 15— масляный радиатор; 16— турбодизель мощностью 250 л.с.; 17— винт изменяемого шага диаметром 2,4 м; 18— вертикальное оперение; 19— элерон; 20— вспомогательный горизонтальный руль; 21— крыльевые баки; 22— боковые стойки шасси; 23— главная стойка шасси: 24— туалет; 25 — склад продуктов; 26— электроплитка; 27— штурманские приборы; 28— антиобледенительная система; 29— поверхностный водяной радиатор; 30— баки центроплана; 31— кислородное оборудование.}

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Длина самолета — 10–12 м

Размах крыла — 30–32 м

Высота — 8,1 м

Емкость баков — 5 куб. м

Масса топлива — 4000 кг

Максимальный взлетный вес — 6 т

Масса пустого самолета — 1.5 т

Максимальная скорость — 300 км/ч

Дальность полета — 50 000 км

Высота полета — 10 000 м

Свободнонесущее крыло большого размаха и удлинения с развитым наплывом центроплана обладает хорошей прочностью и жесткостью при наименьшем весе. Продольные баки из легкого пластика, с «дверцами»-клапанами для перетекания топлива по мере его расходования для лучшей центровки аппарата, позволяют обойтись без лонжеронов при достаточной прочности и жесткости аппарата. Трехслойная обшивка всего самолета также увеличивает его жесткость, а продольные бальзовые стрингеры обеспечат местную прочность. Узкие саблевидные законцовки (типа «крыло стрижа») обеспечат минимальное индуктивное сопротивление. А длинное крыло с небольшой стреловидностью, наряду с развитым наплывом центроплана, обеспечат достаточный внутренний объем для размещения необходимого количества топлива.

Два узких тонких киля дают необходимую управляемость и минимальное сопротивление. Переднее горизонтальное

оперение, кроме всего прочего, позволяет легче сбалансировать аппарат по ходу полета. Полагаю, что братья Райт не ошиблись в свою пору, выбрав именно схему «утка» для своего «Флайера».

Достаточно просторная герметичная кабина, интегрированная с корневым наплывом центроплана, обеспечит экипажу из двух человек необходимый комфорт, и в то же время практически не нарушит аэродинамических обводов планера. По моим расчетам, летное качество планера будет около 50, что в переводе на обыденный язык означает — с высоты 1 км такой планер способен пролететь до посадки с выключенным двигателем около 50 км.

Кроме обычного штатного трехстоечного шасси с носовым колесом, для лучшего распределения веса при взлете максимально загруженного самолета предлагаю использовать дополнительную двухколесную стартовую тележку с собственным мотором. Она позволит груженому самолету быстрее разогнаться, а после его взлета останется на аэродроме. Такая конструкция позволит облегчить и само штатное шасси, ведь садиться будет уже практически пустой самолет, выработавший почти все горючее.

Дизельный двигатель необходимой мощности для облегчения предполагается сделать с широким применением титана и дюраля, а в конструкции самой машины максимально использовать современные сверхлегкие и суперпрочные углепластики и композиты.

На мой взгляд, такая машина позволит поставить новый рекорд, облететь вокруг земного шара по экватору или через два полюса, чего еще не делал никто в мире.

Ю. ВАСИЛЬЕВ

Кстати…

ОТ МОДЕЛЕЙ ДО НАСТОЯЩЕГО ПЛАНЕРА

Пишет вам из Краснодара авиационный инженер Сергей Николаевич Кондусов (я закончил в 1983 г. Куйбышевский авиационный институт имени С.П. Королева), а сейчас руковожу авиакружком при Доме детского творчества. К сожалению, летать уже не могу — «Авиалиниям Кубани» не понравилось состояние моего здоровья.

Ну что же, работа нашлась и на земле. В кружке мы наладили выпуск моделей-копий Ту-144 и «Конкордов» из обычного ватмана. Их можно пускать, словно бумажных голубей, или просто подвесить на нитке или резинке к потолку — от любого дуновения модель начинает кружить по воздуху.

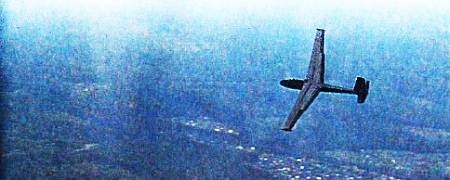

Есть еще одна идея — построить настоящий планер или летающую лабораторию. У нас уже есть все расчеты и полный комплект чертежей для создания такой конструкции. Как обычно, дело за малым — нет соответствующего финансирования. Хотя при мелкосерийном производстве расходы на такую конструкцию совсем небольшие — по нашим расчетам, на покупку материалов требуется всего 2000 рублей. И всего за неделю даже один человек способен сделать аппарат, на котором можно вести обучение новичков и подъем в воздух с помощью резинового амортизатора или буксируя планер, скажем, за легковой машиной.

Мы уже разработали до 20 вариантов конструкции, в том числе многоместный вариант, рассчитанный на летчика и 3–4 пассажиров. Знаменитый в свое время конструктор В.Б. Шавров у себя на ленинградской квартире построил самолет Ш-3, ставший потом массовым. Да и сейчас многие энтузиасты легкомоторной авиации строят подобные аппараты у себя в гаражах и сараях. Рады будем, если кто-то заинтересуется и нашей конструкцией.

Мой адрес : 350000, г. Краснодар, ул. Пашковская, 102, Кондоусов С.Н.
