Первые работы в этой области следует начать с модели винтопарусного катамарана. В первых экспериментах для того, чтобы почувствовать возможности ветродвижителя, ротор следует закреплять намертво под различными углами к ветру. Впоследствии для поворота ротора можно приспособить рулевую машинку с приемником от игрушечного радиоуправляемого автомобиля.

Модель состоит из двух пенопластовых поплавков, соединенных на деревянной платформе при помощи сквозных винтов с шайбами. Такой несколько громоздкий способ соединения позволяет получить надежную и в то же время разборную конструкцию, несмотря на рыхлость пенопласта.

На пластине укреплена съемная

мачта. Она может быть сделана из тонкостенной пластиковой трубы для электропроводки. На верхнем конце ее крепится тяговый авторотирующий винт. Мачта может поворачиваться относительно своей продольной оси. На концах вставлены два металлических сухаря (см. схему крепления винта). Один из них, нижний, служит для креплении мачты к платформе. Он имеет резьбу М4 для установки крепежного винта. На нижнем сухаре укреплен поводок, позволяющий поворачивать и закреплять мачту под нужным углом.

Верхний сухарь служит для крепления вала воздушного винта. В нем для облегчения вращения винта желательно установить пару шариковых подшипников. (Их можно заменить бронзовыми втулками.)

Схема крепления винта.

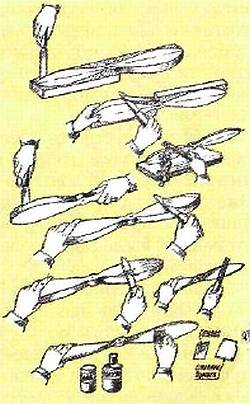

Этапы изготовления винта.

Самая важная часть модели — воздушный винт. Для первых проб его можно сделать из отрезков пластика от бутылки, закрепленных гвоздями в деревянной бобышке. Однако тягу такой винт создаст небольшую. Значительно лучше будет работать винт, вырезанный из дерева. Винт можно вырезать из бруска липы или сосны, как показано на рисунке.

Точность изготовления винта будет значительно выше, если в качестве заготовки взять пачку деревянных пластин, например, канцелярских линеек, склеенных веером.

А. ИЛЬИН

Рисунки автора

ФОТОМАСТЕРСКАЯ

Пауки побеждают циклопов

Представьте себе картину: мифический циклоп вступил в схватку с гигантским пауком. Размеры и силы противников равны. Кто победит?

Задача пусть и фантастическая, все же имеет решение. Победит, скорее всего, паук, и не только потому, что у него больше лап. Все дело в том, что у него больше… глаз. А это значит, что он лучше ориентируется в пространстве и, следовательно, лучше координирует свои движения.

Какое-то время после изобретения подзорной трубы в роли циклопов оказались моряки. Смотреть в нее приходилось одним глазом, и капитаны сажали свои корабли на рифы.

Еще античные ученые знали, что правый и левый глаза видят предметы в разных ракурсах, и это позволяет понять, какой из них ближе, а какой дальше. Чтобы как-то помочь морякам, пробовали ставить две подзорные трубы параллельно, но наблюдаемый в них мир опять становился плоским. Это связано с тем, что расстояние между нашими глазами слишком мало. И на больших расстояниях правильной оценки дальности не получалось.

Чтобы увеличить расстояние между глазами, немецкий ученый Г. Гельмгольц

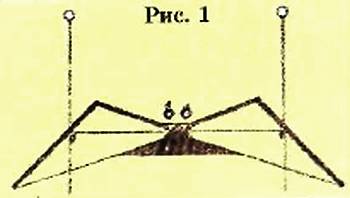

создал телестереоскоп (рис. 1), прибор, состоявший из системы плоских зеркал. Он чисто оптическим путем увеличивал расстояние между глазами наблюдателя, и мир для него делался удивительно объемным. Этот прибор дополнили парой подзорных труб и получили стереотрубу (рис. 2) и призматический бинокль. Они полностью вернули морякам и военным объемное зрение на больших расстояниях.

Но роль стереоскопического зрения одной лишь оценкой расстояния не исчерпывается. На поверхности предметов почти всегда есть блики — зеркально отраженные изображения источника света. Расположение и форма их для правого и левого глаз различны.

Игра бликов, как писал аргентинский ученый М.Инвар, преобразуется нашим сознанием в отдельный пространственный образ, некий световой кристалл, налагающийся на образ предмета и дающий представление о его материальной природе. Только по этой игре, глядя обоими глазами, можно отличить бриллиант от стекла или бронзу от золота, ядовитый гриб от съедобного.

В 1838 году англичанин Витстон изобрел стереоскопическую фотографию. Снимки делались поочередно с двух точек при помощи специального приспособления для перемещения фотоаппарата. Полученную таким способом пару снимков (стереопару) рассматривали при помощи стереоскопа — прибора, устроенного таким образом, что каждый глаз видит только один, предназначенный именно для него снимок.

Впоследствии появились «двуглазые» — двухобъективные фотоаппараты. Расстояние между объективами обычно равнялось среднему расстоянию между осями глаз — около 65 мм. В таких аппаратах получается стереопара, два снимка. Один из них соответствует точке зрения правого, а другой — левого глаза.

Стереоснимки часто делают в форме слайда. Комплекты выполненных таким способом стереоснимков музейных экспонатов и городских достопримечательностей сегодня можно купить во многих городах вместе со стереоскопом. Стоят они недорого.

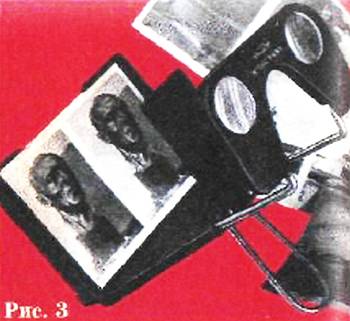

Стереоснимки делают и в виде отпечатков на бумаге. Их рассматривают через стереоскоп более простой конструкции (рис. 3). Он состоит из держателя и укрепленных на подвижном щитке двух линз с фокусным расстоянием примерно 10 см.

В последнее время огромные успехи сделаны в области цифровой фотографии и телевидения. Четкость изображения приближается к пределу, обусловленному природой света. Практически во всех странах существуют клубы любителей стереокино и фотографии.

В Петербурге продолжает работать клуб любителей стереоскопической фотографии. На рисунке 4 представлена одна из разработок клуба — установка для высококачественной съемки пейзажей и больших помещений. Она состоит из двух зеркальных фотокамер и трех синхронизированных с ними импульсных сетевых фотоламп. Камеры подвижно укреплены на легкой станине, которая, в свою очередь, устанавливается на штативе. Расстояние между камерами — стереобазу можно изменять для получения максимальной выразительности снимка.
