Явление это связано с тем, что каждый ослик установлен подвижно. Он может вращаться относительно оси, проходящей через его задние ножки. При толчке в обратную сторону ослики резко отклоняются, смещается центр масс игрушки и она начинает вращаться в обратную сторону.

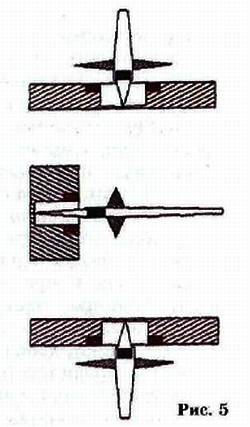

Волчок по патенту РФ Nз 2215567 (авторы Лисицын С.Г. и Опарин С.Я.) состоит из подставки с установленным в ней магнитным кольцом и магнита, расположенного на оси непосредственно под ободом (рис. 5).
< image l:href="#" />Полюса магнитов, как показано на рисунке, всегда направлены навстречу друг другу. Каталось бы, при этом сила отталкивания должна лишь приподнимать волчок. Но происходит
А вообще получается, что волчок игрушка серьезная.
А. ВАРГИН
Рисунки автора
ЗАОЧНАЯ ШКОЛА РАДИОЭЛЕКТРОНИКИ
Один из секретов «японского чуда»
Сегодня Япония — лидер в производстве высочайшей по качеству наукоемкой продукции. А начиналось завоевание с поставки на рынок примитивнейших карманных приемников. На 2–3 транзистора с несколькими контурами они принимали сотни радиостанций и имели великолепный звук. Секрет был прост. Японцы настраивали приемники по всем правилам науки, добиваясь получения правильной амплитудно-частотной характеристики, в то время как весь мир их настраивал примитивно, по максимуму громкости. Но давайте обо всем по порядку.
Весь сигнал радиопередачи, ведущейся методом амплитудной модуляции (а это диапазоны ДВ, СВ и КВ), сосредоточен в полосе 9 кГц. Идеальный радиоприемник должен принимать без искажений все частоты, лежащие в пределах этой полосы, и полностью подавлять частоты, лежащие вне ее. В этом случае отношение мощности сигнала к мощности помехи окажется наибольшим и качество приема будет на и лучшим.
Если бы мы построили амплитудно-частотную характеристику такого приемника (зависимость амплитуды принимаемого сигнала от изменения частоты), то она имела бы форму прямоугольника.
У одиночного колебательного контура она по форме напоминает колокол. Это означает, что сигнал принимается с искажениями по тембру, да и помехи проходят в огромном количестве.
Характеристику, наиболее близкую к прямоугольной, удается достичь в супергетеродинных приемниках. Их избирательность достигается целой системой связанных между собою колебательных контуров.
Обычно «супер» имеет два-три каскада усиления промежуточной частоты (ПЧ), причем соответствующие контуры могут быть рассредоточены между ними либо сводятся в единый узел «сосредоточенной селекции». Было бы ошибкой думать, что для хорошей работы приемника достаточно все контуры ПЧ настроить одинаково — ведь при этом может получиться чрезмерное усиление, чреватое самовозбуждением, а звучание передач становится примитивным, с резким преобладанием высоких звуковых частот.
Чтобы воспроизведение передач было нормальным, один из первых контуров ПЧ, имеющих высокую добротность, следует настраивать на стандартную частоту 465 кГц, а два соседних — на частоту несколько выше и ниже номинальной. «Расстояние» между ними должно быть таким, чтобы обеспечивалась нормальная полоса пропускания звуковых частот при сохранении высокой избирательности радиоприема.
Японцы для этих целей применяли генераторы качающейся частоты, связанные с осциллографом. На экране прибора четко видна амплитудно-частотная

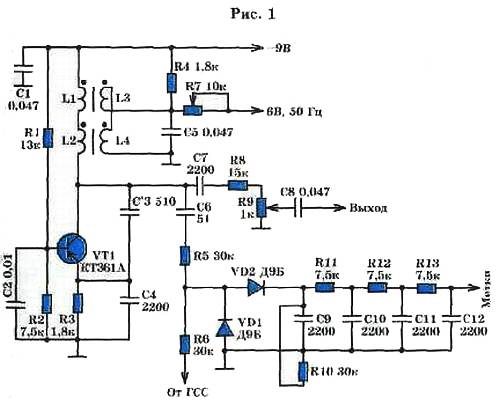

На рисунке 1 показана принципиальная электрическая схема генератора качающейся частоты. Он собран по схеме емкостной трехточки: колебательный контур образован катушками L3, L4 и конденсатором С5. Периодические качания промежуточной частоты (в пределах порядка + 30 кГц) происходят благодаря подмагничиванию сердечников контурных катушек переменным синусоидным током с частотой 50 Гц.

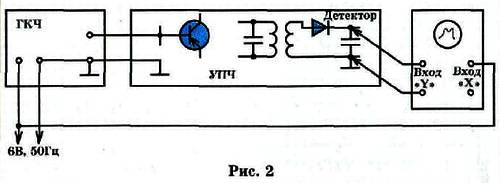

По этим же обмоткам через резистор R5 протекает постоянный ток смещения, задающий положение рабочей точки на характеристике подмагничивания. Диапазон качаний частоты задается переменным резистором R7. Выход генератора подключают ко входу тракта ПЧ, согласно рисунку 2, а с выхода последнего — ко входу осциллографа.
В процессе качания частоты поочередно возникают три резонансных максимума, положения которых должны соответствовать заданной полосе пропускания. Нужные резонансные частоты могут быть получены с помощью частотных меток, для чего в схеме генератора есть смеситель на диодах VD1 и VD2 — в нем смешиваются колебания самого генератора и внешнего генератора стандартных сигналов.
При совпадении этих частой на выходе фильтра R10…R12, С8…С11 возникает короткий импульс. Если подать его на вход вертикального канала осциллографа, можно прокалибровать ось X по частоте. Катушки наматывают на 10-миллиметровых кольцах из феррита марки 100НН. Катушки L1 и L2 должны иметь по 20 витков, a L3, L4 — по 100 витков провода ПЭЛШО-0,1. Настройку контуров тракта ПЧ следует производить, начиная от последнего каскада, при этом цепь автоматической регулировки усиления у радиоприемника нужно временно отсоединить.
Поскольку осциллограф и генератор стандартных сигналов доступны не всем, расскажем, как провести настройку тракта ПЧ без этих приборов.
Сначала каждый из контуров ПЧ настраивают (на слух) по максимальному усилению принятого радиосигнала; затем пару первых контуров несколько расстраивают, вращая подстрочные сердечники в противоположные стороны. Близкая к нормальной настройка получается, если достигнуто удовлетворительное звучание (иначе — нормальная полоса пропускания), при этом отсутствуют повторные настройки на принимаемую станцию по соседству. Действуя методом последовательных приближений, можно добиться вполне приемлемого результата.
Ю. ПРОКОПЦЕВ
