Контур магнитной антенны L1, L2, C1 в них выполнен по обычной параллельной схеме и полностью подключен ко входу усилителя радиочастоты с высоким входным сопротивлением. Громкость звука регулируется переменным резистором R2, включенным в цепь истока полевого транзистора VT1. Транзисторный детектор (он отличается от обычного усилительного каскада лишь меньшим током смещения) собран на биполярном транзисторе VT2.
В первом приемнике (рис. 1) низкочастотный усилитель собран на транзисторах VT3 и VT4, причем усиление по напряжению невелико, оно равно отношению сопротивлений резисторов R6/R5, зато входное сопротивление значительно повышается резистором R5 и не шунтирует детектор. Второй каскад является эмиттерным повторителем и нагружен на включенные параллельно стереотелефоны. Питается он
Второй приемник (см. рис. 2) имеет более мощный выход и может работать на малогабаритную динамическую головку с сопротивлением не менее 8 Ом. Предусмотрены и гнезда для подключения стереотелефонов, головка при этом отключается.

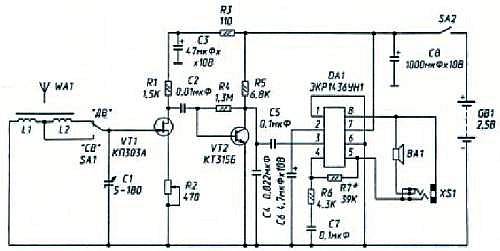

Рис. 2. Приемник с усилителем на микросхеме.
Микросхема усилителя звуковой частоты типа ЭКР1436УН1 имеет два противофазных выхода, что позволяет подключать головку без разделительного конденсатора, а напряжение на ней удваивется. Потребляемый ток со стереотелефонами составляет 4–4,5 мА, но с динамической головкой он может быть больше, и тогда надо использовать более энергоемкие батареи или аккумуляторы.
Для приемников желательно подобрать полевой транзистор с начальным током стока (при замкнутом на исток затворе) не более 1 мА. Годятся транзисторы серии КП303 с индексами А, Б и И. Остальные транзисторы могут быть серий КТ315 и КТ361 с любыми буквенными индексами.
Магнитная антенна намотана на плоском стержне из феррита 400НН размерами 4x12x60 мм. Катушка L1 содержит 82 витка ПЭЛ 0,21, намотанных виток к витку, a L2 — 250 витков ПЭЛ 0,110,15 в пяти секциях шириной по 2–3 мм с расстоянием между секциями 3–4 мм.
Налаживание приемников сводится к подбору полевого транзистора, проверке напряжения на его стоке (не менее 1 В) и подбору такого номинала резистора R5 (в первом приемнике), чтобы ток покоя не превосходил 2 мА.
В. ПОЛЯКОВ, профессор
ДОРОГИЕ ДРУЗЬЯ!
Если вы решите выписать «Юный техник» на II полугодие, напоминаем: подписная кампания завершается 10 июня. При желании вы можете воспользоваться купоном, напечатанным ниже, вписав туда количество номеров (с 7-го по 12-й), свою фамилию, адрес и индекс «ЮТ».
При подписке по каталогу агентства «Роспечать» индекс журнала — 71122, в Объединенном каталоге «Пресса России» наш индекс — 43133, по каталогу «Почта России» — 99320.
Надеемся на встречи в новом полугодии.
ЧИТАТЕЛЬСКИЙ КЛУБ
Вопрос — ответ
Говорят, недавно был произведен своеобразный переучет гениев современности. Интересно, в какой стране их больше?
Сергей Сотников,
г. Калининград
Действительно, в конце октября прошлого года британская компания Synecticsопубликовала
Можно предположить, что если бы исследование проводили, например, китайские социологи, то и рейтинг был бы соответствующим…
Меня давно интересует вопрос, каким образом кроты ориентируются в своих подземных лабиринтах?
Наташа Калинина,
г. Владимир
Кроты, как известно, слепы, но хорошо слышат, ориентируются по запаху, а также обладают врожденным компасом — чувствительностью к электромагнитным полям, что помогает им определить стороны света. Причем, в отличие от птиц, которые также ориентируются по магнитным линиям Земли, кроты способны чувствовать и более слабые электромагнитные поля искусственного происхождения.
Слышал, что где-то в Африке растет чудо-дерево, обладающее массой полезных свойств. Особенно ценно, дескать, масло его плодов, обладающего сверхцелебными свойствами, а потому стоящее сумасшедших денег. Так ли это на самом деле?
Ирина Масленникова,
г. Ставрополь
Речь, скорее всего, идет о мало известном у нас дереве аргания колючая, которая обеспечивает жизнь целого двухмиллионного народа марокканских берберов. Дело в том, что берберы живут в таких местах, где на каменистой или песчаной почве в весьма засушливом климате не выживает практически никакая иная растительность.
А аргании по нраву как раз такой климат. Растет она только на юго-западе Марокко, на окраинах Сахары. Дерево достигает высоты 10 м, окружность кроны бывает 11–15 м, а корни в поисках влаги проникают в песок на глубину до 30 м.
Тысячи колючек спасают дерево от животных. Лишь верблюды-дромадеры, ротовая полость которых выложена ороговевшей оболочкой, охотно питаются листьями и плодами аргании.
Приспособились к колючкам и козы, взбирающиеся прямо на дерево в поисках наиболее молодых побегов и листьев. В особенно сильную засуху дерево сбрасывает листву и прекращает рост, иногда — на несколько лет. Пойдет дождь — и через два-три дня появляются новые листья, ростки и цветки. Возможно, именно эти долгие периоды анабиоза позволяют дереву достигать возраста в 200, а то и 400 лет.
Плоды аргании похожи на желтые сливы, мякоть горькая, внутри 2–3 косточки с очень прочной оболочкой (в 16 раз крепче, чем у ореха лещины). Эти плоды появляются на дереве лишь раз в два года — набрать больше сил на размножение в суровых условиях пустыни аргания не может.
Именно из косточек аргании местные жители и добывают свое «чудодейственное» масло. Получают его изначально немного, а потому расходуют весьма экономно. Масло и в самом деле обладает набором весьма полезных для человека веществ. Но назвать его особо чудодейственным можно едва ли.
ДАВНЫМ-ДАВНО
В 1906 г. американский инженер Ли Де Форест (1873–1961) создал первую радиолампу — прибор, — состоящий из катода и анода, между которыми располагался третий электрод — сетка. Все эти 3 детали размещались в колбе, из которой был откачан воздух. Лампа усиливала поданный на сетку электрический сигнал, но, будучи включена в соответствующую схему, могла и сама генерировать токи высокой частоты.
Развитие радиоламп шло более чем успешно. Уже вскоре в мире появились сотни миллионов бытовых ламповых приемников, а 1945 г. ламповый радиолокатор послал на Луну радиоимпульс и принял его отражение.
