Для УЗЧ класс Сникогда не используют из-за больших искажений, но он-то как раз и дал название усилителям, которые мы и собираемся рассмотреть, поскольку D— это просто следующая буква латинского алфавита.
УЗЧ класса Втем не менее бывают, но только двухтактные, состоящие как бы из двух усилителей, каждый из которых усиливает свою полуволну сигнала. Специально для них разработаны комплементарные (взаимодополняющие) пары транзисторов различного типа проводимости, но с одинаковыми параметрами. К ним относятся, например, пары КТ315 — КТ361 (маломощные), КТ815 — КТ817 (средней мощности) и многие

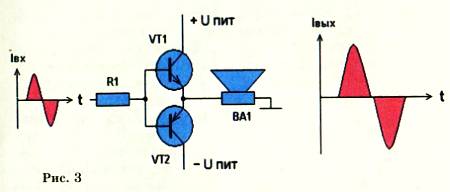

Схема УЗЧ класса В показана на рисунке 3.
Этот усилитель требует двуполярного питания, то есть двух источников питания с одинаковым напряжением, но с разной полярностью относительно общего провода «земли». При положительной полуволне входного тока работает верхний по схеме усилитель на транзисторе VT1, а при отрицательной — нижний, VT2.
КПД усилителя такой же высокий (60… 70 %), как у предыдущего, по схеме рисунка 2. Теперь о его недостатках. На практике не удается обеспечить идеальное токовое управление транзисторами, и в моменты перехода входного сигнала через нуль оба транзистора на короткое время оказываются закрытыми.
Это приводит к образованию в выходном сигнале «ступеньки» между двумя полуволнами (см. рис. 3, график справа). Опыты, в том числе и автора, показали, что человеческое ухо чрезвычайно чувствительно к такого рода искажениям. Особенно они заметны при слабых сигналах, что немедленно сказывается на качестве звука. В то же время ухо относительно слабо реагирует на искажения в области максимума полуволн (искажения типа ограничения), перенося их довольно спокойно.
Для полного устранения искажений типа «ступенька» в чистом виде класс В для УЗЧ не используют, подавая некоторый начальный открывающий ток в цепь базы каждого транзистора. Появляется и соответствующий коллекторный «ток покоя».
Но при этой схеме включения транзисторов он не попадает в головку ВА1, протекая через оба транзистора из одного источника питания в другой! Такой усилитель относят к промежуточному классу АВ. Именно таковы в подавляющем большинстве современные усилители мощности звуковых частот.
В.ПОЛЯКОВ, профессор
(Окончание следует)
