ЗАОЧНАЯ
Радиолюбительские измерения
Окончание. Начало в предыдущем номере.
Рассчитаем добавочные сопротивления. Пусть у нас имеется головка с параметрами: I o=50 мкА, R o=1,6 кОм (это реальные значения). Давайте условно выберем нижний предел измерения V 1=1 В. Тогда R 0+ R 1должно равняться 1°В/50 мкА = 20 кОм. Следовательно, R 1=20 — 1,6 = 18,4 кОм. Аналогично для предела V 2= 5 В общее добавочное сопротивление должно быть 100 кОм, но из него надо вычесть уже имеющиеся 20. Тогда R 2= 100 — 20 = 80 кОм. И так далее.
Добавочные сопротивления надо подбирать с точностью такого же порядка, как и точность головки, указанная на ее шкале (для данной головки она равна 1,5 %). Можно составлять из двух резисторов (их сопротивления складываются), подбирая только один. Наконец, надфилем можно осторожно подпиливать проводящий слой на резисторе, при этом его сопротивление увеличивается. При подборе резисторов неоценимую помощь как раз и может оказать цифровой прибор, включенный омметром.

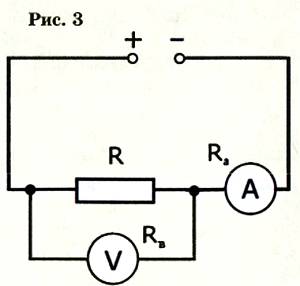

Амперметры.В вашей практике это будут чаще миллиамперметры, потому что с сильными токами приходится иметь дело редко. Посмотрим, как правильно включить амперметр (рис. 3). Там же, для сравнения, показан и вольтметр.
Как видим, для подключения амперметра цепь надо разорвать, а для этого все устройство необходимо сначала выключить! Процесс измерения токов оказывается сложнее. Мы уже установили, что внутреннее сопротивление вольтметра R вдолжно быть как можно больше, чтобы он не «ответвлял» на себя тока и не нарушал работу измеряемой цепи R, т. е. R B >> R. Требования к амперметру прямо противоположные. Его сопротивление должно быть как можно меньше, чтобы уменьшить падение напряжения на нем, т. е. R a<< R. В старой аппаратуре часто можно найти головки с током полного отклонения 1…20 мА.
В них рамка намотана довольно толстым проводом, и ее сопротивление невелико. А что делать, если имеется, например, головка от бытового магнитофона (индикатор уровня записи) с параметрами: I 0 = 200 мкА, R o = 0,5
Для расширения пределов измерения амперметра служат шунты. Это низкоомные резисторы, включенные параллельно выводам головки (рис. 4).
Общее правило: ток через шунт во столько раз больше тока через головку, во сколько сопротивление шунта меньше сопротивления головки.
Пусть из упомянутой магнитофонной головки (0,2 мА и 500 Ом) вы хотите сделать амперметр на 0,2 А. Тогда сопротивление шунта должно быть в 1000 раз меньше сопротивления головки, т. е. 0,5 Ом. Точная формула для предела измерения тока Iвыглядит так:
R ш= R 0•I 0/(I – I 0).
Часто шунтом с малым сопротивлением (десятые и сотые доли ома) становится просто отрезок провода. В промышленных конструкциях шунт нередко выполняют прямо на печатной плате. Собственно, никто не мешает это делать и любителю.
Переключение шунтов выливается в проблему. Если применить обычный переключатель, то в момент переключения все шунты оказываются отключенными, весь большой ток идет через головку, и она моментально сгорает. Поэтому в измеряемую цепь сначала непременно включают шунт, а уж потом к шунту подключают головку. Отключают все в обратном порядке. На фото промышленного шунта как раз видно подключенные провода измеряемой цепи и пустые клеммы для подсоединения головки.
Амперметр никогда нельзя подключать параллельно выводам источника тока! В этом случае он должен будет показать ток короткого замыкания, в большинстве случаев смертельный для прибора.
Омметры и пробники.Простейший пробник для прозвонки цепей содержит последовательно включенные батарейку и лампочку. Если выводы пробника замкнуть, лампочка загорается. Такой пробник годится для проверки проводов, выводов обмоток трансформаторов. Он не годится для проверки диодов и транзисторов, поскольку ток через эти элементы может оказаться больше допустимого. Такой же пробник можно сделать на светодиоде, ток через него значительно меньше (5… 15 мА), но тоже надо смотреть, допустим ли он для проверяемого элемента. Лучше же всего пробником использовать омметр.
Простой омметр представляет собой последовательно соединенные элемент питания (обычно пальчиковый, 1,5 В), головку и добавочный резистор, который часто составляют из постоянного и подстроечного. Замкнув выводы, подстроечным резистором устанавливают стрелку на последнее деление шкалы, оно будет соответствовать нулю омметра. Если теперь между выводами включить некоторое сопротивление, то отклонение стрелки будет меньше. Шкалу омметра градуируют, используя набор резисторов с известными сопротивлениями.
Шкала получается нелинейной.
Расширить предел измерений омметром в сторону меньших сопротивлений удается, если параллельно головке включить шунт, соответственно уменьшив и добавочное сопротивление.
Рассказать в одной статье про все измерительные приборы и про технику измерений невозможно. Но, пользуясь здравым смыслом, законом Ома и арифметикой, вы и самостоятельно постигнете все тонкости измерений.
В.ПОЛЯКОВ, профессор
