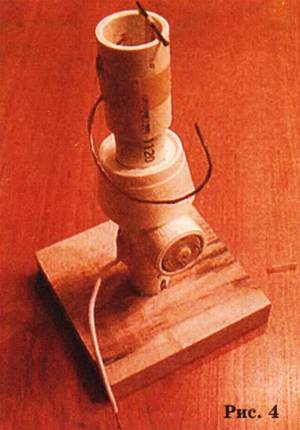

Щетка вставляется в муфту, а сама муфта надевается на 3/4-дюймовую трубу, выше «воротника» из чашки. Резинка заправляется в муфту и удерживается на месте гвоздиком, как и раньше (рис. 4). Кстати, отдельные проводки «кисточки» надо скрутить почти по всей длине между собой, чтобы отдельные проводки не распались.
Теперь осталось поставить на место стеклянную трубочку. Проще всего взять ее от электрического предохранителя, какие используются в радиоприборах. Аккуратно нагрейте паяльником металлический колпачок

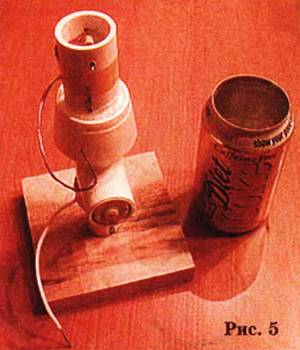

Приклейте пенополистироловый «воротник» к трубе. Лучше всего сделать это с помощью термопистолета, так как клей при этом быстро застывает и не растворяет пластмассу. Но, в принципе, то же самое можно сделать и при помощи иного подходящего клея для пластика.

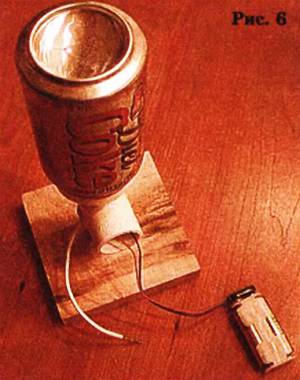

Теперь вы готовы к установке алюминиевой банки. Она хороша для высокого напряжения потому, что имеет закругленные края, что минимизирует «коронный разряд». Остается лишь острым ножом аккуратно вырезать верхнюю крышку (рис. 6), загладить обрезанные края, например, с помощью отвертки и, перевернув банку вверх дном, насадить ее на полистироловый воротник, пропустив внутрь свободный конец верхней проволочной «кисточки»-щетки.
Последний шаг — подключение двигателя к батарейке с помощью проводов. При этом вольтаж питания должен соответствовать тому, на которое рассчитан взятый вами электромотор.
Если кисточки-щетки в верхней и нижней частях банки установлены правильно — очень близко к резинке, но не касаются ее, вы должны почувствовать легкий электрический укол, как только поднесете палец близко к алюминиевой банке.
Если вы не обнаружили признаков высокого электростатического напряжения при работающем двигателе (нет искр, банка не притягивает к себе бумажных полосок), то вам придется заняться наладкой генератора.
Для начала попробуйте другой тип резинки. Некоторые виды резины имеют некую проводимость, а потому и не могут дать высокого потенциала. Убедитесь, что все детали установки чисты. Грязь и жир тоже могут сделать вашу установку неработающей.
Проверьте: надежно ли верхняя щетка контактирует с металлом банки. Некоторые банки имеют внутри пластиковое покрытие. Тогда лучше взять другую банку.
Проверьте, нет ли острых концов, выходящих за пределы установки. Они могут стать источником коронного разряда, и напряжение накапливаться не будет.
Убедитесь, что щетки не касаются самой резиновой ленты. Между ними должен быть некоторый зазор.
Проверьте правильность всего монтажа, сравнив то, что сделано вами, с принципиальной схемой установки (рис. 7).

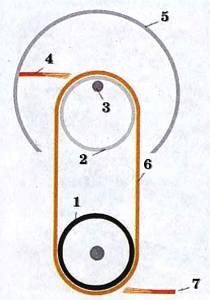

Рис. 7. Схема генератора Ван де Граафа:
1 — вал электромотора; 2 — стеклянная трубка; 3 — гвоздик; 4 — проволочная щетка; 5 — сфера; 6 — резинка; 7 — проволочная щетка.
После

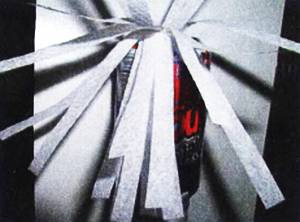

Рис. 8
А можно с помощью генератора попробовать получать электреты — вечные источники электрического напряжения, которые используются, например, в микроскопах.
Публикацию подготовил С. СЕРЕГИН
