Историки предполагают, что Герои жил в Александрии (отсюда и его прозвище), преподавал в Александрийском музее — научном центре Древнего Египта, и состав которого входила и знаменитая Александрийская библиотека.
Герона недаром считают одним из величайших инженеров в истории человечества. Он первым изобрел автоматические двери, автоматический театр кукол, скорострельный самозаряжающийся арбалет, паровую турбину, автоматические декорации, прибор для измерения протяженности дорог и многое другое. Первым начал создавать программируемые устройства, например, вал со штырьками и намотанной на него веревкой.
Известен автомат
Нагретый воздух расширялся и поднимал давление в резервуаре, наполовину заполненном водой. Часть воды выливалась из резервуара в подставленную емкость, и это заставляло срабатывать систему, открывавшую ворота.
Для того же храма Герон сконструировал автомат по продаже святой воды и устройство, якобы обращавшее воду в вино (на самом деле вино наливалось из секретного резервуара).
Еще одно интересное изобретение Герона — самоходный шкаф, схема и описание которого приведены в приложении к этой заметке.

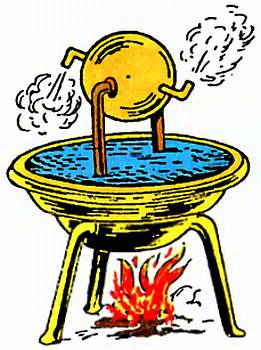

Наконец, во многих учебниках физики и сегодня описывается, пожалуй, самое знаменитое устройство античного изобретателя, названное Героном эолипил. Это игрушечная паровая турбина, представляющая собой полый шар, в который сбоку подавался пар из котла, разогреваемого дровами. Пар выходил из шара через две изогнутые трубки и вращал его посредством реактивной силы.
Паровая турбина Герона.
Конечно, за прошедшие тысячелетия много воды утекло и пара вышло. Но и сегодня можно построить забавный вариант двигателя Герона, используя подручные материалы.
Возьмите пустую алюминиевую банку из-под газировки и обрежьте ее примерно на две трети сверху, чтобы получилась своего рода чашка (рис. 1).
Затем, чтобы не поранить пальцы, обожмите плоскогубцами обрезанный край, загибая его так, чтобы острая кромка оказалась загнутой внутрь банки.
В верхней части банки друг напротив друга пробейте два отверстия диаметром примерно 3 мм. На дно банки поставьте широкую декоративную свечу. А чтобы она не падала, донце банки подогрейте хотя бы спичкой, чтобы нижняя часть парафиновой свечи оплавилась и пристала к донцу.

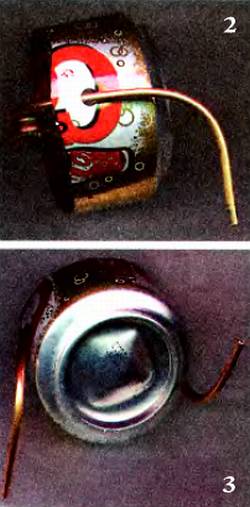

Пропустите через отверстия отрезок медной трубки диаметром примерно 2,5 мм. (Коли найдете трубку чуть большего диаметра, то и отверстия в стенках должны быть соответственно больше.) Изогните среднюю часть трубки в вертикальной плоскости так, чтобы сбоку она напоминала чайку, раскинувшую крылья в полете. Оставшиеся снаружи концы трубки длиной примерно по 5 см тоже изогните, но уже в горизонтальной плоскости. Один конец вправо, второй влево примерно под прямым углом (рис. 2, 3).
В любую широкую посудину, например в миску, налейте воду и опустите на нее свою конструкцию. По идее она должна плавать в воде (рис. 5).
Если
Аккуратно заполните медную трубку водой с помощью пипетки, шприца или спринцовки. Осталось поджечь свечу и подождать, пока вода в трубке закипит. Струи пара, выходящие из ее концов, заставят ваш двигатель вращаться со скоростью примерно один оборот в секунду.
По словам придумавшего эту конструкцию американца Дж. Смита, цикл работы двигателя можно увеличить. Для этого концы трубок нужно изогнуть в горизонтальном направлении в одну сторону, например, вправо. Кроме того, один из концов надо опустить вниз, чтобы он немного уходил под воду. А второй, напротив, приподнять немного вверх, чтобы вода в него не попадала. Тогда, по идее, начавшая вращаться под воздействием первой порции воды в трубке конструкция будет затем сама себя подпитывать, черпая дополнительные порции воды концом трубки, который опущен в воду.
И будет вращаться до тех пор, пока либо не погаснет свеча, либо пока опущенный конец трубки перестанет доставать до поверхности воды.

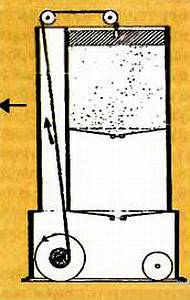

САМОХОДНЫЙ ШКАФ ГЕРОНА
Впервые в истории Героном был разработан и самоходный механизм. Он представлял собой деревянный шкаф на четырех колесах. Внутреннее устройство шкафа скрывалось за дверцами. Секрет передвижения был прост: внутри шкафа медленно опускалась подвешенная плита, приводившая при помощи канатов и валов в движение всю конструкцию.
В качестве регулятора скорости использовался запас песка, который постепенно пересыпался из верхней части шкафа в нижнюю. Скорость опускания плиты регулировалась скоростью пересыпания песка, которая зависела от того, насколько широко раскрыты створки, отделявшие верхнюю часть шкафа от нижней.
ЗАОЧНАЯ ШКОЛА РАДИОЭЛЕКТРОНИКИ
КВ-приемник на одной микросхеме
Начать наблюдения за работой любительских радиостанций можно на простейшем приемнике, который на макетной плате можно собрать всего за один вечер.
Принцип действия приемника прост. Принимаемый сигнал преобразуется по частоте с помощью смесителя и гетеродина непосредственно в низкую, звуковую частоту, на которой происходит основное усиление сигнала в приемнике. Приемник работает в диапазоне 160 м. Это типично «ночной» диапазон, на котором днем из-за сильного поглощения радиоволн в нижних слоях ионосферы можно никого не услышать. Зато ночью с большой громкостью проходят станции европейской части России, Украины, Белоруссии, Прибалтики, а при известном терпении и хорошей антенне, изменив данные всего двух контуров приемника, его можно перестроить на любительские диапазоны 80, 40 и даже 20 м.
