При значительной тряске в процессе ее ликвидации используется насос. Он закреплен между колесом и остальной частью автомобиля таким образом, что при движении колеса вверх необходимое количество воздуха с рессоры насос вбирает в себя, а при движении колеса вниз отдает это количество воздуха обратно рессоре.
Все это происходит автоматически, благодаря датчику положения кузова относительно колеса и датчика разницы давления между сообщающимися сосудами. Поэтому автомобиль с находящимися в нем пассажирами и грузом трясет гораздо меньше.
Следующий

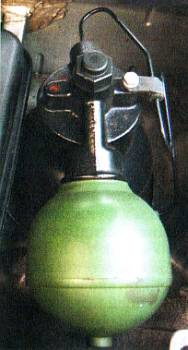

Идея такой подвески проста и изящна. В основе конструкции — гидроаккумуляторы, иначе называемые гидросферами. Они имеют форму шара и разделены внутри на две секции. В одну из них под большим давлением закачан азот, другая заполнена жидкостью и отделена от газа гибкой мембраной.
Исполнительный элемент подвески — телескопические поршневые пневморессоры. Функционально они аналогичны обычным стойкам, но не имеют снаружи пружин. Каждая пневморессора состоит из цилиндрического корпуса, на который опирается кузов автомобиля, и поршня, связанного с рычагом подвески посредством штока. К верхнему торцу пневморессоры прикрепляется гидросфера.
Автомобиль своей массой вгоняет шток с поршнем в корпус стойки, но этому противится находящаяся внутри жидкость, которая, как известно, несжимаема.
Зато сжимаем газ, закачанный в гидросферу, он-то и исполняет функции пружины.
Рессоры современного автомобиля.

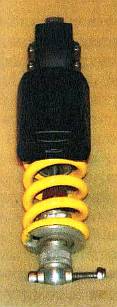

Так выглядит электро-магнитная подвеска.

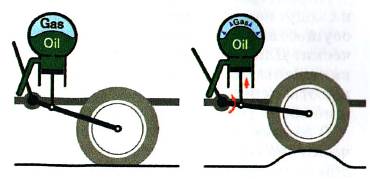

Вид и схема работы баллонной подвески.
< image l:href="#"/>Пружинные рессоры железнодорожного вагона.
Пневмогидравлическая подвеска значительно «умнее» своих традиционных собратьев, позволяет добиться высокого комфорта. При наезде одного из колес на препятствие жидкость, вытесненная из корпуса соответствующей пневморессоры, приведет в движение поршни остальных стоек, и весь кузов плавно поднимется, сохраняя горизонтальное положение.
Характеристики подвески можно варьировать прямо на ходу, изменяя давление жидкости в системе. Причем осуществить это можно как вручную, так и автоматически. Для создания
В ранних, простейших системах корректоры, механически связанные с рычагами подвески, отслеживали положение кузова относительно дороги и меняли клиренс в зависимости, например, от загрузки багажника. Сейчас эти функции возложены на электронику, управляющую системой электроклапанов, корректоров и так далее. «Мозги» самостоятельно регулируют крены кузова, меняют упругость стоек и клиренс согласно условиям движения.
Сложность пневмогидравлических подвесок не отражается на их надежности. К примеру, подвеска автомобилей марки Citroen ходит без ремонта несколько сотен тысяч километров в самых сложных условиях. Нужно лишь не забывать о периодической смене гидросфер и жидкости.
Однако в производстве пневмогидравлика сложна — требуется прецизионное качество деталей гидравлической системы, чтобы она была герметична. Поэтому такая подвеска стала своего рода фамильной чертой автомобилей Citroen. Другие фирмы от нее отказались. Ведь есть и иные способы укрощения тряски.
Так, в декабре прошлого года представитель Университета технологий Эйндховена в ходе конференции «Будущее электромобилей», проходившей в американском г. Сан-Хосе, сообщил о том, что его коллеги работают над новым видом автомобильной подвески — электромагнитной.
За прошедшее время исследователи подготовили действующий образец подвески. В ходе стендовых испытаний было установлено, что ее использование позволяет улучшить ездовые характеристики автомобиля не менее чем на 60 % по сравнению с классическими газонаполненными и масляными образцами.
И хотя активной подвеской уже никого не удивишь, ученые из Эйндховена отмечают, что электромагнитные амортизаторы способны реагировать на изменения в дорожном покрытии в несколько раз быстрее своих гидравлических собратьев. Это позволит не только повысить комфортность передвижения, но и выведет безомасность на новый уровень, отмечают исследователи.
Сама по себе новая конструкция основана на классической стойке типа «макферсон», широко использующейся в современном автомобилестроении. Только в дополнение к пружинам электромагнитная стойка имеет еще электромагнитный привод, блок управления и источник питания. Так что в случае отказа батареи система продолжит выполнять все свои функции как чисто механическая. Подзарядка батарей, по задумке разработчиков, будет производиться за счет использования генерируемой во время движения автомобиля электроэнергии.
