Стяжка — вещь одноразовая. Если провод надо вытащить из жгута или добавить — режем стяжку и защелкиваем новую.
Поскольку пластиковые стяжки на морозе становятся хрупкими, а от пребывания на солнце через несколько месяцев начинают ломаться, то для особо ответственных случаев лучше использовать металлические стяжки, которые устроены примерно так же. Только учтите: срезать металлическую стяжку можно только кусачками. Попытка разломать ее пассатижами может привести к тому, что она порежет изоляцию проводов.

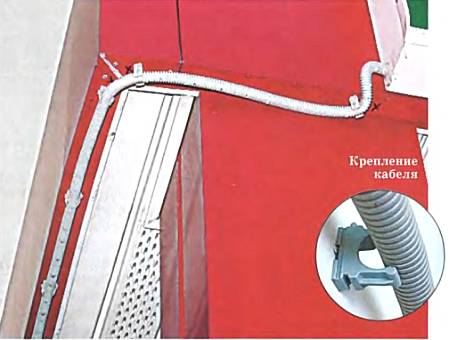

Протянув пучок кабелей и проводов в трубу, монтируем сам гофр на стену или на пол и крепим во избежание перемещений особыми креплениями, показанными на фото. Выглядит гофр, конечно, эстетичнее, чем просто
А еще гофры не поддерживают горение, поскольку не дают при коротком замыкании разгореться проводам, ограничивая к ним поток воздуха.
Протяжка кабеля в трубу.
Итак, допустим, нам нужно прикрепить на стену провод, кабель или гофр. Как это лучше сделать? Ответ зависит от того, какая перед вами стена. Если деревянная, то проблем вообще никаких. На шурупах, вкручиваемых в стену, крепим скобы различной конструкции, а уж с их помощью закрепляем проводку. Для коробов, о которых говорилось в начале, в комплекте с ними продают и особые крепления, на которые защелкиваются сами короба.
Хуже, когда стены либо бетонные, особо прочные, либо, напротив, такие, что их пальцем проткнуть можно — гипсокартонные, например.
Пример прокладки гофрированной трубы в квартире.
Причем с тем же бетоном справиться проще. Чтобы загнать в бетон дюбель, можно предварительно просверлить стену особыми сверлами для бетона или даже алмазными. Существует также такой инструмент, как дрива — дюбель со сверлом DRIVA (металл) или ТТ22 (пластик). Дриву насаживают на шуруповерт или дрель и загоняют дюбель в стену.
Виды крепежных хомутиков.
Наибольшую нагрузку выдерживает MOLLY («зонтик») — частный случай анкерных болтов.
Это серьезная металлическая конструкция, которая раскрывается (иногда даже специальным инструментом) с обратной стороны стены, и после уже никуда не денется. И делать с ней можно что угодно — хоть люстру вешать (некоторые модели уже идут с крючком и крепежной планкой под светильники).
Если же стена, напротив, слабенькая, то иногда справиться с ситуацией помогает дюбель-бабочка TNF или TNF-W. В стене делается дырка, дюбель выпрямляется и засовывается в отверстие. Когда вы начнете вкручивать шуруп, дюбель раскрывается с обратной стороны, после чего может держать не очень толстый кабель или провод.
Элементы крепления можно также просто приклеить к стене — есть и такие конструкции. Но они рассчитаны на совсем уж деликатные нагрузки.
Различные виды крепежных элементов: 1— дюбель-бабочка; 2 — MOLLY («зонтик»);
3 —
5 — дюбель металлический MUD; 6 — дрива.
КОЛЛЕКЦИЯ «ЮТ»

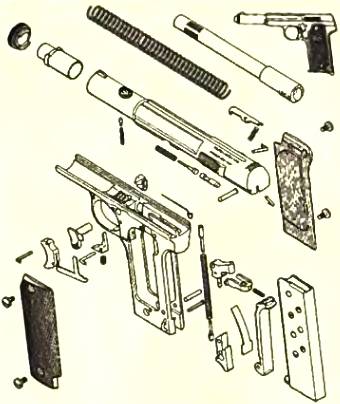

Пистолет Astra 400 был разработан фирмой Astra-Unceta у Cia SA для замены морально устаревшего пистолета Саmро-Giro 1913/191.
Одна из конструктивных особенностей пистолета Astra 400 — это его патронник и магазин, которые позволяют заряжать его и стрелять разными патронами калибра 9 мм — от 9 мм Парабеллум до 9 мм Ларго или 9 мм Штайр, хотя основным являлся патрон 9 мм Ларго (9*23 мм Бергманн-Байард).
Схема со свободным затвором не слишком распространена для пистолетов, предназначенных для столь мощных боеприпасов, но стрельба из пистолета Astra 400, как оказалось, обеспечивает хорошую точность, достаточную надежность и малую отдачу.
Пистолет прослужил до середины 1950-х годов, после чего ему на смену пришел пистолет Astra 600 под патрон 9*19 мм Парабеллум.
Технические характеристики
Длина пистолета… 205 мм
Длина ствола… 225 мм
Масса… 1,140 кг
Патрон… 9x19 мм
Принцип работы… свободный затвор
Вид боепитания… магазин
Количество патронов… 8
Начальная скорость пули… 335 м/с
За основу конструкции танка ZTZ-99 в Китае взяли советский танк T-72, но, как считают специалисты, китайские танкостроители неплохо поработали над модернизацией машины. На ZTZ-99 установлена новая сварная башня.
Комбинированная бронезащита лобовой проекции танка усилена за счет установки встроенной динамической защиты, расположенной поверх основного бронирования.
Танк оснащен интегрированным лазерным комплексом активного противодействия. При получении сигнала об облучении танка лазерным лучом противника, система предупреждения вырабатывает сигнал на поворот башни в сторону обнаруженного источника, затем включается лазерный луч слабой мощности, определяющий точное местонахождение цели, после чего мощность луча мгновенно возрастает до боевого уровня.
