В качестве моделей иногда применяют устройства, имеющие физическую природу, отличную от природы оригинала.
Недаром В. И. Ленин в своей работе «Материализм и эмпириокритицизм» писал: «Единство природы обнаруживается в „поразительной аналогичности“ дифференциальных уравнений, относящихся к разным областям явлений» [В. И. Ленин. Полн. собр. соч. Т. 18. С. 306.].
Существуют аналогии между законами, выражающими различные физические явления. Например, аналогичны закон Ома для электрического тока, закон Фурье для теплового потока и закон Дарси для скорости фильтрации жидкости через пористую среду. На основе метода аналогии и создают модель. В ней известные процессы, все параметры которых легко поддаются измерению, описываются той же системой

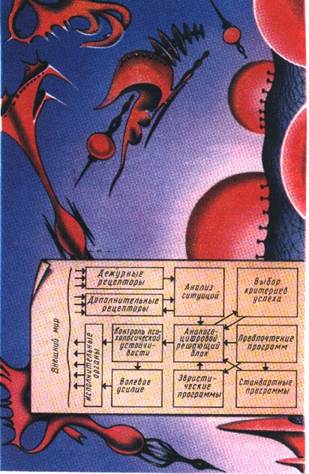

Современные любительские конструкции роботов содержат множество сложных радиоэлектронных систем, предварительную отработку которых также целесообразно проводить на моделях. В качестве технического средства моделирования различных систем роботов можно рекомендовать радиокубики. Мы уже их упоминали, а теперь расскажем о них подробнее.
Даже в сравнительно простых имитаторах речи автоматов («электронные сирены» и др.) или «речи» животных (пение птиц, лай собаки и др.), содержащих сотню и более деталей, требуемое подобие сигналов схемы естественной «речи» животных или машин можно получать, меняя параметры трёх – пяти различных деталей. Вот тут – то и приходят на помощь радиокубики. Они позволяют быстро и весьма наглядно решать основные задачи радиоэлектроники – от сборки простейшего детекторного приёмника до различных импульсных устройств и элементов электронных вычислительных машин. Для любителей – роботостроителей такие кубики очень удобны. Они есть в продаже, но их можно сделать и самостоятельно. Из кубиков собирают самые различные устройства – от простейшего детекторного приёмника до громкоговорящего приёмника или даже модели нейронов мозга.
Моделирование радиоэлектронных устройств из радиокубиков
Радиокубики – это небольшие пластмассовые коробки, в которые вмонтированы различные радиодетали и магниты, притягивающие кубики один к другому и соединяющие их в единое работающее устройство (рис. 10). На каждом кубике изображено условное обозначение содержащихся в нём деталей. Имея набор таких кубиков, можно в считанные минуты собрать из них самые различные устройства. Их собирают на металлической пластине, являющейся одновременно общим проводом устройства. Источником питания служат батарея «Крона», или две батареи 3336, или сетевой блок.
В конструкции радиокубиков применён минимум деталей. На боковых сторонах кубиков установлены контактные пластины из нейзильбера, к которым изнутри кубиков припаяны проводники или радиодетали. За контактными пластинами расположены ферритовые магниты.
Изучение электроники на кубиках начинают с простейших электрических устройств. На этом этапе знакомятся с назначением различных радиодеталей, RC – цепями, транзисторами и их свойствами. Затем можно перейти к освоению мультивибратора, триггера и логического элемента.

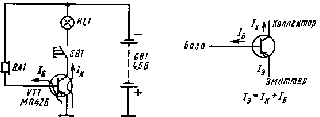

Собрав устройство по схеме на рис. 11, можно познакомиться с основными свойствами транзистора – главного элемента современной электроники. Управляюший электрод транзистора – база. Давайте посмотрим, как слабый ток базы ib влияет на мощный коллекторный ток ik. Включим в базовую цепь высокоомный телефон ВА1, а лампу HLl – в цепь коллектора. Нажмём на кнопку SB1 и прикоснёмся несколько раз к выводу базы транзистора выводом телефона. При этом мы замыкаем цепь базы – загорается лампа, и в телефоне слышен щелчок. Транзистор в момент касания открывается и проводит ток. Когда цепь базы оборвана (ток базы равен нулю), лампа не горит, значит, нет и тока коллектора – транзистор закрыт.
Если в цепь базы вместо телефона включить резистор сопротивлением 10 кОм, смонтированный в угловом кубике, можно наглядно проиллюстрировать работу транзистора как электронного выключателя. Когда цепь базы замкнута, транзистор открыт и коллекторный ток зажигает лампу. При разомкнутой базовой цепи транзистор закрыт и лампа не горит. Продолжаем изучать свойства транзистора. На этот раз мы увидим, как самодельный гальванический элемент зажигает лампу (рис. 12).
Соедините с общим проводом небольшую пластину из латуни, на неё положите клочок бумажной салфетки, смоченный уксусом. Поверх салфетки поместите небольшую пластину из алюминиевой фольги от конфеты. Получился химический источник тока G1, в котором латунь служит положительным полюсом, а фольга – отрицательным. Разумеется, напряжение и ток этого элемента настолько малы, что никакая лампа от него не загорится. Но он способен управлять транзистором – усилителем постоянного тока. Наш элемент обеспечит базовый ток, а транзистор коллекторным током зажжёт лампу, которая будет получать питание от источника коллекторного тока GB1.
Вот как это произойдёт. Нажмите на кнопку SB1 и выводом базы транзистора дотроньтесь до фольги – отрицательного полюса элемента G1 – лампа зажжётся. Таким образом, с помощью транзистора даже слабому элементу удалось зажечь лампу.
И в заключение – простейший радиоприёмник. Для сборки радиоприёмника (рис. 13) понадобится колебательный контур – конденсатор С2 и катушка L1. Каркас катушки склеивают из бумаги на отрезке круглого стержня длиной 40…45 мм и диаметром 8 мм из феррита 400НН или 600НН. Чтобы приёмник мог принимать радиостанции средневолнового диапазона, намотайте на каркас 80 витков эмалированного провода диаметром 0,15…0,18 мм.
Моделирование робото-технических радиоэлектронных устройств из модулей
Типовые модули являются основой всех промышленных радиоэлектронных разработок. В этом отношении наиболее убедителен пример конструирования современных ЭВМ. Первые ламповые ЭВМ состояли из множества типовых модулей. Транзисторные ЭВМ или, как их называют, ЭВМ второго поколения (серия «Минск» и др.) также собраны из транзисторных модулей. Для удобства конструирования ЭВМ второго поколения было разработано несколько серий типовых радиоэлектронных модулей.
Вывод: нужно осваивать модульное конструирование! Это современно, экономично и удобно.
Модульный конструктор. Радиокубики помогли нам понять назначение и свойства различных радиодеталей и транзисторов. Из кубиков можно собирать отдельные простые действующие устройства: мультивибраторы, ждущие мультивибраторы, триггеры и т.п. Но это только кирпичики более сложных радиоэлектронных устройств различного назначения.
Так же как многоэтажный современный дом собирают из отдельных простых элементов, так и самые сложные электронные аппараты, и робототехнические устройства в том числе, собирают из отдельных модулей – мультивибраторов, триггеров и т. п. Именно из таких модулей создавали ЭВМ, а мы из них будем собирать различные занимательные конструкции. Модули помогут нам моделировать робототехнические системы речи, слуха, зрения.
