В этой книге описаны не только отличительные, положительные черты тех или иных конкретных схем, но и их недостатки (минусы), относительно идеала. Между тем, критическое описание сегодня почти не встречается в авторских работах. Акцентирование внимания читателей наряду с неоспоримой пользой от повторения схемы и ее последующего применения в быту, ряда недостатков-тем самым автор показывает возможный путь для совершенствования предлагаемой разработки – также, думаю, является пользой для радиолюбителей.
Особенностью книги также считаю целый раздел, посвященный технологии изготовления в домашних условиях без специальной техники различных приборов-датчиков для схем
Можно ли использовать эти рекомендации как руководство к успеху? Я искренне отвечу: эта книга – не учебник, это большая мысль, выраженная с разных сторон, имеющая своей целью побудить читателей к творчеству, а творчество радиолюбителя неисчерпаемо по определению. Это на всю жизнь.
Здесь я постарался изложить то, что накопилось за многие годы, и если бы мне сейчас предложили написать еще что-то, то, я думаю, у меня возникли бы серьезные затруднения. Можно шлифовать, когда есть на чем наводить глянец. Заниматься мелочами, когда не решено главное, существенное, ключевое, – бессмысленно.
Хочется чем-нибудь удивить читателя. Задумайтесь: Зачем вы читаете эту книгу? Она дает возможность стать более эффективным?
Мы часто едим не от голода, а от скуки. И часто читаем не для того, чтобы найти ответы на вопросы, и даже не для развлечения, а чтобы занять голову, которая, как ветровое колесо без генератора, крутится не для того, чтобы вырабатывать электроэнергию, а потому, что не может не крутиться. Итак, люди читают. И даже в школе учат читать, правда, забывают объяснить, – зачем. А многие считают – пусть ребенок читает, вместо того чтобы шляться на улице. Надеюсь, что ваши цели, дорогие радиолюбители, при чтении более глубоки и оправданны.
Далее я буду писать, получая удовольствие от процесса создания книги. Вы будете читать (надеюсь), получая удовольствие от своего творчества, повторяя схемы и стараясь усовершенствовать их. Если вы получите удовольствие, это повысит раскупаемость книги. Если создадите нечто свое – это будет наш вклад в мировой научно-технический прогресс. В любом случае, надеюсь, вам станет приятно.
Желаю вам творческих успехов.
Благодарю всех, кто принимал участие в создании этой книги.
А. Кашкаров
Глава 1
Современные простые конструкции без микросхем
Эти устройства всегда можно сделать дома буквально за 1 световой день, имея небольшой набор радиоэлементов и паяльник.
1.1. Как сделать локальный нагревательный элемент и регулировать его температуру
Идея локального нагрева небольшого участка реализована с помощью подручных деталей, которые наверняка найдутся в запасах рачительного хозяина, к числу которых, безусловно, принадлежат и радиолюбители. Причем в качестве нагревательного элемента применен обычный постоянный резистор с мощностью рассеяния 2 Вт. В зависимости от мощности и сопротивления постоянного резистора можно достичь нагрева ограниченной площадки в широком диапазоне температур – до 40–60 °C.
Схема устройства представлена на рисунке 1.1.

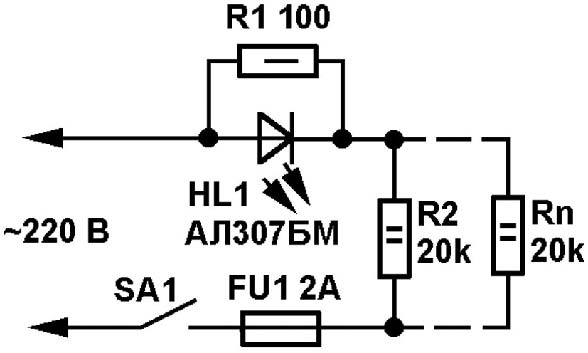

Рис. 1.1. Электрическая схема устройства локального
Электрическая схема состоит из нагревательного элемента R2, светодиодного индикатора HL1 и шунтирующего резистора R1. Последний защищает светодиод от колебаний напряжения. В данной схеме светодиод HL1 (его можно включать в любом направлении, поскольку род тока в осветительной сети 220 В – переменный) выполняет роль индикатора рабочего состояний устройства, ведь если нагревательный элемент выйдет из строя, электрическая цепь будет разомкнутой и светодиод погаснет. Кроме того, в моей конструкции он мерцает (с частотой 50 Гц) довольно комфортно, являясь дополнительным индикатором исправности сети.
Впрочем, если кому-то такая индикация покажется избыточной – в данной и без того простой схеме, – смело удаляйте из схемы элементы R1 и HL1; от этого ее работоспособность не уменьшится.
При указанных на схеме значениях элементов нагрев кафельной пластины до температуры 40 °C достигается за 7–8 минут. Еще через 10 минут эта температура стабилизируется в диапазоне 50–55 °C.
В моей конструкции, которую можно взять за пример для более глубоких разработок – в части практического применения идеи, – нагревательный элемент приклеен с помощью теплостойкого клея Fix-it (см. рис. 1.2) в центре кафельной пластины размерами 2x3 см, с обратной (тыльной) ее стороны.

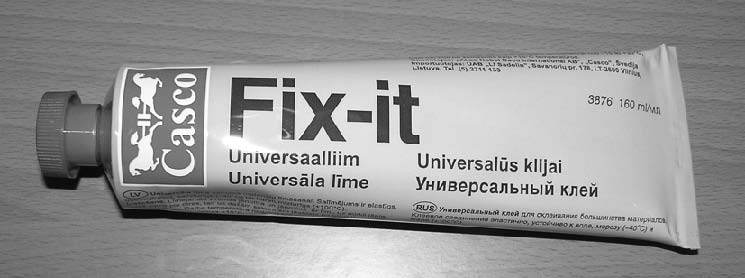

Рис. 1.2. Клей Fix-it склеивает столь хорошо, что конструкции после его применения выдерживают вес до 120 кг– на разрыв
Почему именно этот клей?
Ни один другой клей не обладает после высыхания столь «мощными» качествами; он может склеивать даже… камни, подходит для склеивания большинства материалов, хорошо пристает к влажным, холодным и окрашенным поверхностям. Клеевое соединение эластично, устойчиво к влаге и морозу (температуре окружающего воздуха -40 °C) и жаре (+100 °C), то есть выдерживает нагрев.
Испытан при склеивании частей металла, резины, кожи, древесины и других материалов.
Почему для данной разработки выбран именно кафель? Это хорошо проводящий тепло материал, отвечающий всем нормам электробезопасности (электрический ток не проводит, огнеупорный, твердый, маленький участок кафеля трудно расколоть). Поэтому касание к кафелю со стороны, обратной монтажу электрических проводов и нагревательного элемента, абсолютно безопасно для человека и животного. С другой стороны (с лицевой) кафельная плитка имеет гладкую полированную поверхность, что дает возможность фантазировать о практическом применении устройства, о чем поговорим чуть ниже.
Пожалуй, единственное ограничение, которое все же оставил бы, – такую конструкцию не стоит помещать в жидкую среду (чтобы не было проводимости тока). В любой другой среде и в качестве решения задачи локального подогрева она, пожалуй, покажет свои лучшие универсальные качества.
На рисунке 1.3 представлен вид на приклеенный с тыльной стороны кафеля резистор R2.

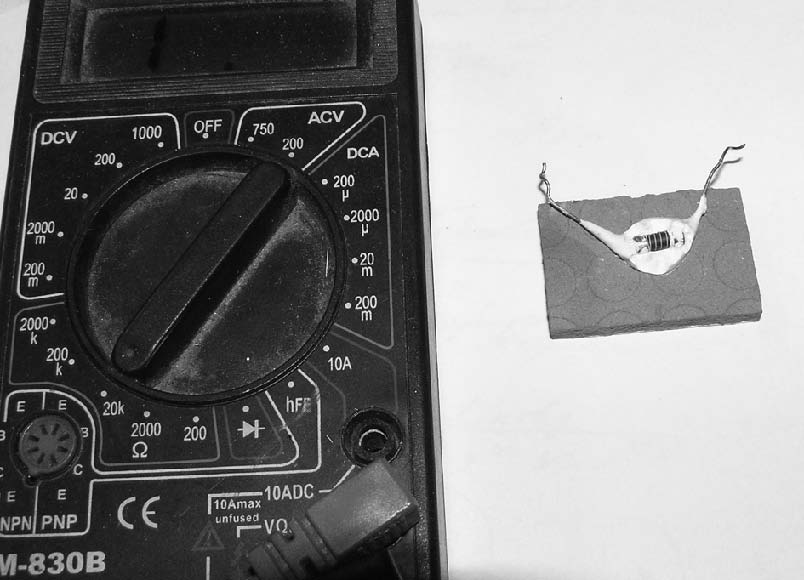

Рис. 1.3. Вид на приклеенный с тыльной стороны кафеля резистор R2
