Гальванопластику используют не только в промышленности, где изготовляют этим способом детали машин и приборов, но и в искусстве, где создают копии скульптур и различных художественных изделий из металла.
Гальванопластика является одним из важных методов в полиграфической промышленности, где техника изготовления клише — гальваностереотипов — значительно повышает качество печати книг и иллюстраций. Копирование гравюр на дереве, линолеуме и т. п. до сего времени осуществляется только гальванопластически. С помощью гальванопластики изготовляют также матрицы, которыми прессуют из пластмассы патефонные пластинки.
Области применения гальванопластики в технике обширны и разнообразны: она применяется везде, где точность воспроизведения литья или штамповки оказывается грубой
Каждый школьник, построив гальванопластическую установку, сумеет не только снимать копии с художественных металлических, гипсовых, пластмассовых и других изделий, но и, умея лепить в пластилине или глине, сможет свои работы затем переводить в металлические изделия гальванопластическим способом.
Гальванопластическим способом можно выполнять множество интересных работ. Делать обычные кружева металлическими и ими украшать деревянные изделия, шкатулки, ларцы и т. п., изготовлять филигранные — ажурные — подстаканники, хлебницы, создавать ювелирные изделия, например броши, браслеты, делать ажурные рамки для фотографий и многие другие красивые изделия.
Гальванопластическим способом можно отделывать изделия из пластических масс и стекла, наращивая металл по заранее нанесенному на них рисунку.
Применять гальванопластику можно и для получения металлических гербариев, делая оттиски на воске с растений и затем наращивая на восковые отпечатки металл. Можно металлизировать гальванопластическим способом цветы, семена и т. п.
Таким образом, занимательная гальванопластика в школе и дома может найти самое широкое применение не только своей занимательностью и практическим изучением электрохимии, но и созданием изделий прикладного и декоративного искусства.
Гальванопластический способ получения художественных изделий в металле отличается от литья тем, что может применяться в условиях лабораторий, физических и химических кабинетов школ, на станциях юных техников, а также в домашних условиях в отведенном и оборудованном для этого месте. Этот способ не требует сложного или недоступного оборудования и материалов; все, что требуется для выполнения гальванопластических работ, вполне может быть найдено среди школьных приборов и реактивов или на станциях юных техников, а при создании гальванопластической мастерской в домашней обстановке может быть приобретено в магазинах (медный купорос, серная кислота).
Описываемые практические работы в «Занимательной гальванотехнике» доступны каждому школьнику, знакомому с элементарными основами химии и физики.
Законы электролиза
Металлы, применяемые в гальванопластике, выделяются из водных растворов их солей: сульфата меди, железа и других. Молекулы этих солей, растворяясь, подвергаются электролитической диссоциации, т. е. распадаются на ионы, несущие положительные и отрицательные заряды.
Вещества, распадающиеся при растворении в воде на ионы, называют электролитами. В технике для простоты электролитом называют самые растворы этих веществ. Если в электролит погрузить два электрода и присоединить их к полюсам источника постоянного тока (рис. 1), например, к гальванической батарее или аккумулятору, причем к отрицательному полюсу подключить форму, проводящую электрический ток, а к положительному — пластину из того металла, из которого мы хотим получить металлическое изделие, то будет происходить электролиз.

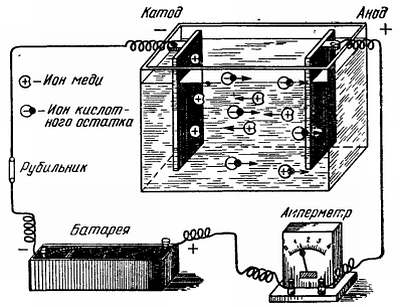

Рис. 1. Гальваническая ванна.
При этом положительно заряженные ионы будут двигаться к отрицательному полюсу (в нашем случае к форме), называемому катодом, а отрицательно заряженные ионы будут двигаться к положительному полюсу, называемому анодом.
В гальванопластике для получения медного электролита наиболее
М. Фарадей установил, что количества химических веществ, выделившихся на электродах, прямо пропорциональны количеству электричества, прошедшего через электролит.
Если, например, через электролит пропустить ток силой 1 А в течение 1 ч, то на катоде выделится такое же количество металла, какое выделится при прохождении тока силой 10 А в течение 0,1 ч.
М. Фарадей установил также, что количества веществ, выделенные на электродах равными количествами электричества, относятся друг к другу как химические эквиваленты этих веществ. Эквивалентная масса равна атомной массе, деленной на валентность. Так, например, атомная масса серебра равна 107,88, а так как серебро одновалентно, то эквивалентная масса его выражается тем же числом. Атомная масса меди равна 63,57, медь двухвалентна, поэтому эквивалентная масса ее 63,57:2 = 31,78.
Для выделения грамм-эквивалента любого металла должно пройти количество электричества, равное 26,8 А·ч (ампер·часам). Таким образом, от протекания 1 А·ч согласно закону Фарадея выделяется:
1 : 26,8 = 0,0373 (г·экв)

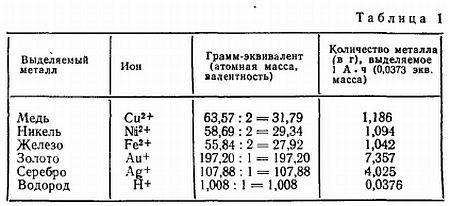

Расчет количества различных металлов, выделяемых 1 А·ч, приведен в таблице 1.
При пользовании этой таблицей для определения количества металла, выделяющегося при определенной силе тока за какой-либо отрезок времени, надо умножить величину, взятую из последней колонки, на силу тока в амперах и на время электролиза в часах.
Так, например, для определения количества меди, выделяющейся на катоде при силе тока 8 А за 3 ч электролиза, необходимо перемножить числа:
1,186·8·3 = 28,464 г.
Таким образом, при непрерывной длительности электролиза масса отложившегося металла зависит от силы тока. Сила тока, отнесенная к единице поверхности электрода, называется плотностью тока; она измеряется в амперах на квадратный дециметр (А/дм2).
Ввиду того, что плотность электролитической меди составляет 8,9 г/см3, в приведенном примере будет выделено 28,464: 8,9 = 3,18 г/см3. Если мы разделим это число на площадь поверхности изделия (например, в данном случае она равна 1 дм2, т. е. 100 см2), получим толщину отложенного слоя меди, в нашем примере 0,31 мм.
Гальваническая установка и режим работы
Гальванопластические работы производят в сосудах-ваннах, имеющих обычно прямоугольную форму. Но могут использоваться сосуды и других геометрических форм. Емкость сосудов-ванн определяется объемом тех предметов, которые репродуцируют. Для снятия копии с медалей могут использоваться стеклянные цилиндрические банки емкостью 4–5 л, а при репродуцировании небольших барельефных работ — 10–20 л.
Для ванн могут применяться не только стеклянные сосуды, но и керамические — глазурованные, пластмассовые, в частности коробки от аккумуляторов, а также деревянные ящики, прочно покрытые горячим битумом, сварные из листовой пластмассы винипласта.
