Занимательная гальванотехника: Пособие для учащихся
Шрифт:

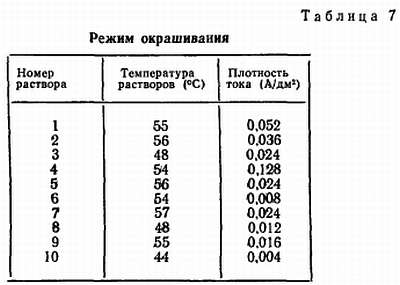

Оксид алюминия… 36
Венская известь [10] … 36
Стеарин… 28
Пасты на основе оксида хрома не рекомендуются, так как на эматалированной поверхности, даже при тщательном обезжиривании, остаются зеленые пятна.
Для эматалирования рекомендуется хромовоборный электролит. Процесс эматалирования в хромовоборном электролите состоит из следующих операций:
1. Полировка. 2. Обезжиривание в органических растворителях. 3. Протирка ветошью. 4. Монтаж на подвески. 5. Обезжиривание химическое. 6. Промывка в горячей воде. 7.
10
Венская известь — мягкий белый порошок оксида кальция и оксида магния, отличающийся полирующими свойствами.
Обезжиривание детален проводят в растворе следующего состава (в г/л):
Тринатрийфосфат… 50
Гидроксид натрия… 10
Силикат натрия… 5
Температура раствора 60–70 °C, продолжительность обработки 2–3 мин.
Обезжиренные и промытые детали осветляются погружением в 30-процентный раствор азотной кислоты при 18–20 °C, затем промываются и эматалируются.
Для эматалирования применяется электролит следующего состава (в г/л):
Оксид хрома (VI)… 30
Ортоборная кислота… 2
Электролит готовится на водопроводной воде.
Процесс ведется следующим образом.
Изделия завешиваются на анодную штангу. Затем включается ток. В течение 5 мин напряжение плавно повышают от 0 до 4 В и поддерживают его 30 мин. Плотность тока при этом должна быть равна 0,4–0,5 А/дм2. По истечении 30 мин напряжение повышают до 80 В, при этом плотность тока устанавливается и до конца эматалирования остается постоянной. Общая продолжительность процесса 60 мин. Температура электролита не должна превышать 50 °C, перегрев ведет к ухудшению качества пленки.
Катоды применяются из нержавеющей стали. Соотношение анодной и катодной поверхностей 2: 1, 3: 1. В процессе работы электролит испаряется, количество его необходимо доводить до первоначального уровня добавлением горячей воды.
Корректирование ведется добавлением оксида хрома (VI) из расчета 10 г на 1 м2 обработанной поверхности.
После эматалирования изделия тщательно промывают в холодной проточной воде, обрабатывают в течение 1–2 мин в 30-процентном растворе азотной кислоты, снова тщательно промывают, сначала в проточной, а затем в дистиллированной воде и окрашивают в водных растворах органических красителей с режимом, указанным в таблице 8.
После окрашивания детали промывают и уплотняют кипячением в течение 30 мин в дистиллированной воде. Исправление брака при крашении сводится к обработке изделий в 50-процентном растворе азотной кислоты, тщательной промывке в холодной
Удаление эматаль-пленки с подвесок и бракованных изделий проводится в 30-процентном растворе гидроксида натрия при температуре раствора 60–70 °C.
Улучшение внешнего вида покрытия эматалированных изделий после уплотнения и сушки достигается глянцовкой на чистом бязевом круге без применения полирующих паст.
Разнообразные возможности декоративной отделки алюминия оксидированием (анодированием), о котором мы говорили выше, в сочетании с предварительной обработкой листового алюминия, имитирующей гранит, дают очень интересный декоративный эффект (рис. 20).
Для получения на листовом алюминии текстуры, напоминающей гранит, листовой алюминий в виде полос (толщиной 0,3–0,5 мм) предварительно растягивается — удлиняется на незначительную величину, исчисляемую миллиметрами на метр металла, а затем нагревается и по остывании протравливается в смеси кислот. Такая обработка выявляет на поверхности металла кристаллы, образующиеся вследствие рекристаллизации алюминия. При этом размеры кристаллов, получаемых в процессе рекристаллизации алюминия, могут быть получены от 5…20 мм в зависимости от величины растяжения алюминия. Для растяжения концы полосы алюминия зажимают в двух тисках и затем нажимают деревянной скалкой на среднюю часть полосы, проводя скалку взад и вперед. В зависимости от силы нажима алюминий постепенно будет растягиваться. После растягивания алюминиевую полосу помещают в муфельную печь и нагревают до температуры 550 °C в течение 20–30 мин. Указанная термическая обработка вызывает рекристаллизацию растянутого алюминия.
Но для выявления текстуры кристаллов, которые по форме похожи на зерна гранита, алюминий требуется обработать в травильном растворе. Травление рекристаллизованного алюминия производят в смеси кислот, которая состоит из 1/3 хлорводородной кислоты, 1/3 азотной кислоты и 1/3 воды. Травление следует производить в резиновых перчатках, пользуясь при этом щипцами.
По выявлении кристаллов на алюминии изделие тщательно промывается в воде, после чего алюминий может быть анодирован и окрашен в желаемый цвет.
Во многих случаях металлические изделия могут декорироваться нанесением на них изображений в виде рисунков: портретов, пейзажей, орнаментов, надписей и т. п. Для этого может быть успешно использован способ фотографирования.
Для этого способа можно применять различные металлы, но наиболее простым в обработке является алюминий и его сплавы. Сущность фотографирования состоит в том, что металлическую пластину или изделие покрывают светочувствительной эмульсией и высушивают в темноте; затем накладывают фотонегатив — обычно пленочный — и экспонируют, применяя достаточно мощный источник тока.
Под светлыми участками негатива эмульсия закрепляется и становится сравнительно водостойкой, а под темными участками эмульсия остается почти в неизменном виде и при проявлении в воде полностью удаляется. Оставшемуся на металле эмульсионному слою придают химическую стойкость путем химической и термической обработки. Затем пластинку или изделие подвергают химическому или электрохимическому травлению.
Негатив получают контактным печатанием на репродукционной штриховой фотопленке ФТ-30 с оригинала, вычерченного или нарисованного черной тушью на кальке. При фотографировании можно также использовать непосредственно оригинал, выполненный на кальке, однако стойкость такого оригинала и качество фототравления при этом ниже, чем при использовании пленочного негатива.
