Строительство и монтаж самого синхроциклотрона были завершены в 1949 г. За два года в это сооружение уложили 20 тыс. куб. м бетона. Одно только верхнее защитное перекрытие толщиной 2 м весило 10 тыс. т. А на обмотку системы питания и управления было потрачено 500 км кабеля.
После большой исследовательской работы, проведенной академиком В. И. Векслером на построенной нами действующей модели в Физическом институте Академии наук СССР, в трех километрах от г. Дубна был построен синхрофазотрон на энергию 10 Гэв. Он позволил ученым провести ряд важнейших исследований в области физики высоких энергий элементарных частиц. Это уникальное сооружение (см. рисунки) выполнено в виде громадного цирка диаметром 83,5 и высотой свыше 30 метров, в котором размещено магнитное кольцо

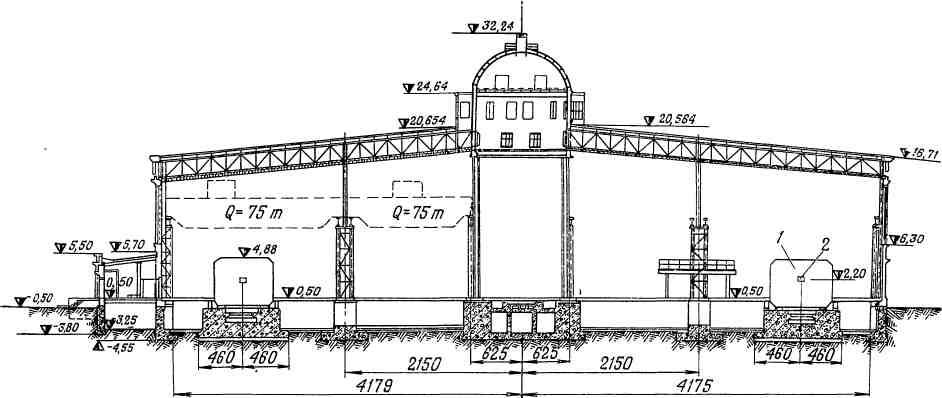

Синхрофазотрон на 10 Гэв (г. Дубна). Поперечный разрез: 1 — синхрофазотрон; 2 — камера

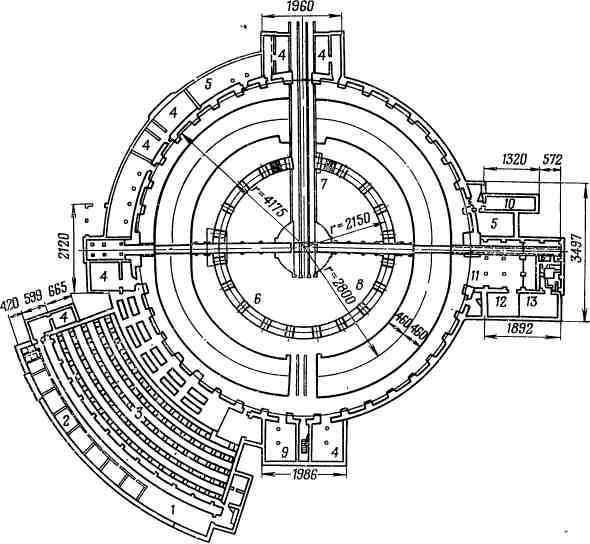

Синхрофазотрон на 10 Гэв Объединенного института ядерных исследований (г. Дубна). План цокольного этажа:
1 — пультовая; 2 — лаборатория; 3 — кабельные и другие коммуникации; 4 — вентиляционные камеры; 5 — резерв; 6 — агрегаты сушки; 7 — насосная; 8 — агрегаты временной схемы; 9 — станции перекачки конденсата; 10 — подстанция № 12; 11 — вакуумная установка; 12 — щитовая; 13 — установка приготовления дистиллята
В составе Института ядерных исследований в Дубне наряду с другими исследовательскими установками в 1957 г. построены циклотрон многозарядных ионов на 120 Мэв, лаборатории ядерных проблем, электрофизическая (ныне лаборатория высоких энергий), нейтронной физики, ядерных реакций, теоретической физики.
Весьма сложным было сооружение крупнейшего в мире кольцевого ускорителя протонов — синхрофазотрона на энергию 50—60 Гэв. Требовалось, во-первых, строить этот грандиозный научно-исследовательский комплекс в глубине страны; во-вторых, опоры кольцевого магнита практически не должны были давать осадку (ученые допускали осадку всего лишь в 0,2 мм при весе магнита около 20 тыс. т). Это требование предопределило расположение всего сооружения — а диаметр его равнялся 472 м — на прочных скальных коренных породах.
Все наши попытки подобрать площадку в районах Урала или Сибири (не говоря уже о Средней Азии) оказались безуспешными, потому что выходы коренных скальных пород оказывались в сейсмических районах (как правило, не менее 4 баллов). А это недопустимо для объекта, требующего точнейшей постоянной фиксации оси вакуумной камеры. В конце концов сложилось убеждение, что площадку надо искать не в скальных, а в районах, сложенных осадочными каменными породами, и прежде всего прочными известняками. После внимательного изучения геологической карты и сравнения ряда вариантов выбрали приокские районы, в частности окрестности Серпухова. Правда, мы не выполняли первое условие — подальше от Москвы. Но определяющим было все-таки второе — безосадочность опор.
После внимательного рассмотрения правительством всех материалов в 1958 г. был принят Серпуховский вариант. Строительство возглавил Михаил Михайлович Царевский, которого в дальнейшем (из-за болезни М. М. Царевского) заменил Станислав Филиппович Мальцев.
Одновременно с подготовительными работами — строительство железной и автомобильной дорог, производственных предприятий — мы развернули широкие геологические исследования для уточнения наивыгоднейшего положения синхрофазотрона, так как знали, что в этом районе, как, впрочем, и во всех зонах известняковых отложений, имеются поверхностные карстовые отложения. В результате удалось разместить все магнитное кольцо и его опоры на местности с минимальным числом карстовых воронок и трещин.
Правда, полностью избежать их не удалось. Закарстованность известняков была весьма неравномерной как по площади, так и в вертикальном разрезе. На площади в 4 кв. км было зафиксировано 55 карстовых воронок. Выбор первоначального местоположения кольца ускорителя производился в основном в зависимости
Большинство таких крупных трещиноватых зон (10 из 14) было сосредоточено в южной половине кольца (см. схему). В северной же половине кольца преобладали в основном мелкие и средние трещиноватые зоны длиной от 5 до 20—25 м, шириной 5—15 м. Степень разрушенности известняков в этих зонах была вдвое меньше.
На основании карты трещиноватых зон центр кольцевого фундамента переместили к северо-западу на 28,7 м. Такое смещение позволяло более рационально расположить кольцевой фундамент основного сооружения. Всего на участки трещиноватых зон приходится 140 м, что составляет лишь 9,4% всей длины кольца.

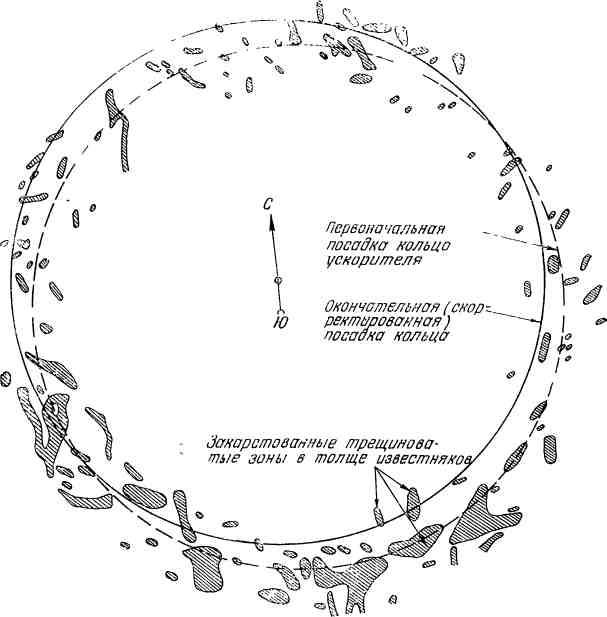

Схема расположения оси фундамента кольцевого зала по отношению к карстовым явлениям на площадке ускорителя
Следует заметить, что проведенные геофизические исследования в связи с уточнением положения Серпуховского ускорителя являются совершенно уникальными по своей глубине и тщательности.
Закарстованные участки в основании кольцевого и экспериментального залов ускорителя не представляли собой свободных пустот в грунте, а, как правило, были заполнены теми или иными видами разборных пород. Поэтому вначале предполагалось укреплять эти участки путем их цементации. Однако при тщательной проработке связанных с этим гидрогеологических вопросов обратили внимание на то, что сама по себе цементация в конкретных условиях данной площадки вела лишь к омоноличиванию небольшого объема породы, но не улучшала практически прочность основания. Кроме того, искусственное омоноличивание сопровождалось и некоторыми отрицательными явлениями: появлялась физическая неоднородность основания, ухудшалась возможность дренажа вод по трещинам, нарушался природный температурный и гидрогеологический режим и т. д.
В результате тщательного анализа, сопровождавшегося большими натурными исследованиями, было признано целесообразным не нарушать существующего природного равновесия основания и посадить фундаменты ускорителя без ранее намечавшейся цементации трещиноватых зон известняков. Впоследствии опыт эксплуатации ускорителя подтвердил безусловную правильность такого решения.
В январе 1960 г. был вынут первый кубометр земли под котлован основного комплекса ускорителя. Кольцевой магнитный зал из сборных железобетонных элементов длиной по окружности около 1500 м располагался в среднем на 8 м ниже поверхности земли. Кольцевой туннель ускорителя сооружался открытым способом в котловане, при разработке которого выбрано 384 тыс. куб. м грунта. Объем сборных железобетонных конструкций кольцевого зала составляет 15 560 куб. м.

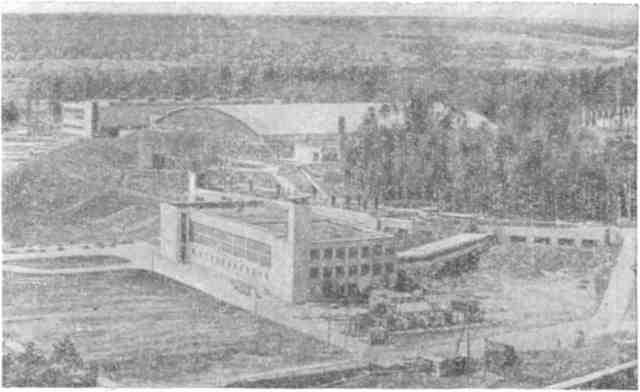

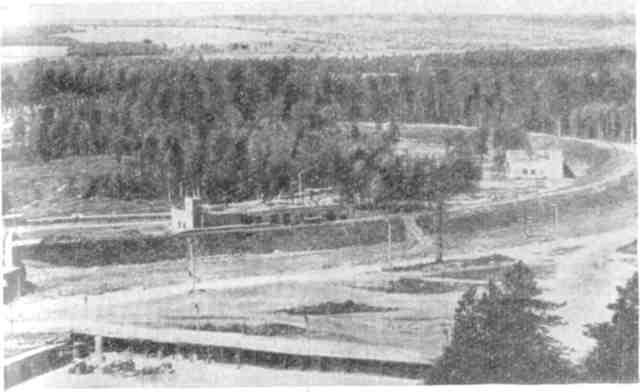

Общий вид строительства Серпуховского ускорителя
Учитывая весьма большой диаметр кольцевого магнитного зала и соответственно периметр его стен, правильный выбор их конструкций имел большое значение. Во-первых, стены должны принять значительное давление (до 8 т/м2) грунтовой обваловки, выполнявшей функции биологической защиты от излучения. Во-вторых, следовало думать и о стоимости этой биологической защиты. При большой протяженности магнитного зала выигрыш в стоимости вносил существенный вклад в общую экономическую эффективность конструкции зала в целом. Наконец, требовалась максимальная индустриализация работ.
