Инструмент для монтажных работ
Монтаж жестяницких изделий выполняется комплексными бригадами, состав которых зависит от сроков, объемов и способов выполнения работы. В состав бригады слесарей вентиляторщиков входят: электросварщик и газорезчик.
Численность бригады примерно шесть человек.

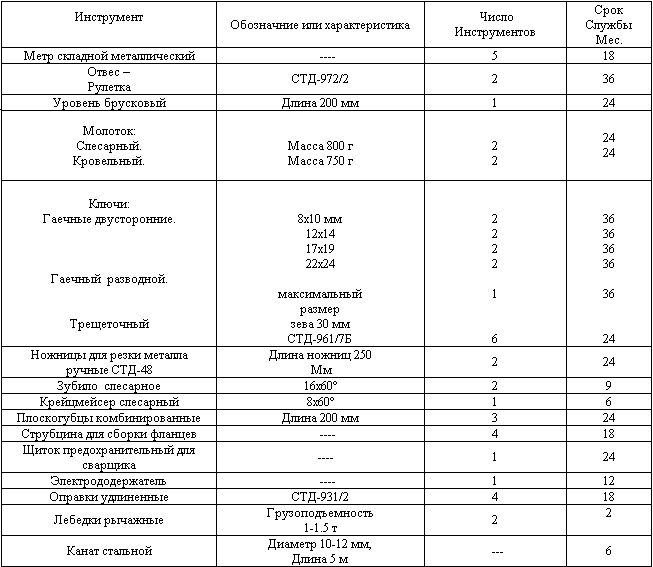

Бригада должна быть обеспечена набором необходимых инструментов постоянного и периодического пользования,
Строительно-монтажный пистолет ПЦ 52-1 используется для забивания дюбелей в строительные конструкции ( каменные, металлические, железобетонные), служащие для установки средств крепления воздуховодов (подвесок, кронштейнов и др.).
Техническая характеристика пистолета ПЦ 52-1:
Длина, мм
385, 435
Ширина, мм
100, 65
Высота, мм
135
Масса, кг
3.6
Число выстрелов в смену
300-400
Срок службы, мес
24
(рисунок: Строительно-монтажный поршневой пистолет ПЦ 52-1. 1 – прижим, 2 – муфта, 3 – коробка с механизмом, 5 – рукоятка).
Приспособления и инструмент для кровельных работ.
Перед соединением в картину выполняют проолифку кровельных листов на специальном станке или вручную.
Для кровельных работ по заготовке картин вручную применяют: кровельные верстаки, молотки стальные и деревянные, ножницы ручные и электроножницы, измерительный инструмент (складной метр, угольник, линейка). Используют различные приспособления, например, фальцегибочные верстаки.
При монтаже металлических покрытий крыш используют прямые, кривые и полукруглые кровельные клещи или кромкогибщик с помощью которых загибают края кровельных листов, причем кромкогибщик в средней части имеет продольную прорезь высотой 24 или 35 мм. Для соединения кровельных картин гребневым фальцем вручную применяют кровельные молотки и брус-отворотку. При механизированном выполнении этой работы используют различные приспособления и гребнегибочные машины.Основные сведения о жестяницких изделиях
Классификация типовых жестяницких изделий.
Классификацию производят с учетом характеристик этих изделий, их назначения, области применения и конструктивных особенностей.
Классификация изделий по:
Назначению:
А. Производственные, в том числе на изделия систем вентиляции и кондиционирования воздуха; металлические покрытия изолируемых трубопроводов и оборудования; жестяницкие изделия металлической кровли; устройства для транспортировки сыпучих грузов; изделия пространственно-обтекаемой формы (например, детали кузова автомобиля).
Б. Хозяйственно-бытовые (цилиндрические и конические ведра, бидоны и др.).
Конструкции – на цельные и сборные (составные).
Форме – на плоские (детали кровельных покрытий и др.) и пространственные (воздуховоды и др.).
Виду образующего контура – на прямолинейные и криволинейные.
Назначению деталей технических конструкций – на прямые участки и фасонные части (переходы, тройники, отводы, крестовины). В свою очередь фасонные части подразделяют на:
1. Переходы с одного по форме и размерам сечения на другое; по конструкции к переходам могут быть условно отнесены бункера и вытяжные зонты.
2. Цилиндрические,
3. Тройники (прямые и штанообразные) и крестовины с цилиндрическими, коническими и прямоугольными отводами.
Возможности развертываться на плоскость – на развертываемые и неразвертываемые.
Видам соединений:
Отдельных деталей в сборочные единицы – на фальцевые, клепаные, паяные, сварные.
Деталей и сборочных единиц в устройство – на фланцевые, бесфланцевые, внахлест самонарезающими винтами, клепкой, сваркой.
Технологии изготовления – на изделия, получаемые ручным или механизированным способом.
Виду используемого материала – на листовые, профили и трубы.
Далее рассмотрены конструктивные особенности типовых жестяницких изделий с учетом предложенной классификации.
Жестяницкие изделия в системах вентиляции и кондиционирования воздуха.
Примеры жестяницких изделий:
При изготовлении систем вентиляции значительное место отводится жестяницким работам, так как большинство элементов этих систем выполнены из листовой стали.
В общеобменных системах искусственной вентиляции к таким элементам относятся: воздуховоды; воздухоприемные и воздухораспределительные устройства; вытяжные шахты, снабженные дефлекторами и зонтами; устройства для очистки воздуха.
В системах местной вентиляции используют вытяжные шкафы и пропиточные камеры; вытяжные зонты, козырьки, панели, бортовые, кольцевые и другие отсосы; душирующие патрубки и пристенные воздухораспределители.
Вентиляционные системы могут быть снабжены поворотными зонтами.
В отопительно-вентиляционных агрегатах к элементам, изготовленным с применением жестяницких работ относятся: конфузор с жалюзийной решеткой, кожухи.
Конструкция изделий систем вентиляции. Наиболее характерными жестяницкими изделиями в системах вентиляции и кондиционирования воздуха являются воздуховоды.
Воздуховодами называют специальные каналы, предназначенные для перемещения воздуха или смеси с парами и пылью под действием разности давлений на концах канала.
Воздуховоды по форме бывают круглого и прямоугольного сечения, а в зависимости от конструкции соединения их разделяют на прямошовные и спиральные.
По способу соединиения кромок различают воздуховоды фальцевые и сварные.
Наибольшее распространение (около 60%) имеют воздуховоды круглого сечения. Это воздуховоды по расходу металла и трудовым затратам при равных аэродинамических показателях более экономичны и имеют повышенную жесткость по сравнению с прямоугольными.
В ряде случаев более удобными являются воздуховоды прямоугольного сечения, поскольку они лучше вписываются в ограниченные пространства помещений и занимают меньше места, чем воздуховоды круглого сечения.
Воздуховоды состоят из прямых участков, обычно называемых звеньями (примерно 70% от общей поверхности) и фасонных частей (30%).
Трудоемкость изготовления фасонных частей примерно в 3 раза превышает трудоемкость изготовления прямых участков.
Прямые участки воздуховодов изготовляют, как правило, длиной 2-2.5 м, что объясняется размерами выпускаемых промышленностью стальных листов и условиями транспортировки.
К фасонным частям относят переходы, отводы и патрубки, тройники, крестовины и утки.
