3 — усовершенствовать резьбовую гребенку — инструмент, которым нарезают резьбу на мелких метчиках.

Все это я выложил Ивану Петровичу, и он тут же обстоятельно возразил мне:

— Что ты толкуешь про накатывание резьбы на метчиках? — возмущенно сказал он. — Разве ты не видел кучи метчиков завода «Фрезер», что свалены в угол в инструментальной кладовой? Ведь это все метчики с накатанной резьбой. Никто их не берет, они даже латунь не режут. Нет, нам это не подойдет. Мы работаем «не с пуда», да и материалы у нас обрабатываются крепкие, для них нужны хорошие метчики.

Действительно, накатанные

метчики, выпускавшиеся тогда заводом «Фрезер», имели у вершины резьбы сильно сжатую и нарушенную структуру металла, отчего после термообработки резьба на них выкрашивалась при первом же прикосновении даже к цветным металлам.

Ну, а что ты скажешь относительно резьбошлифовки? — спросил я.

Тоже плохо, — подумав, ответил Иван Петрович, — у мелкой резьбы вершина острая, почти как бритва, и резьбошлифовальный круг непременно будет ее отжигать. Значит, метчики опять не будут резать.

А если шлифовать на малых скоростях и с малой подачей? — возразил я. — Ведь тогда можно получить неотожженную вершину у резьбы!

Можно-то можно, — сказал Иван Петрович, — но это будет еще медленнее, чем я сейчас нарезаю гребенкой!

Что же нам тогда остается? Остается одно — усовершенствовать инструмент, которым я нарезаю метчики, — заключил беседу Иван Петрович.

Ну вот что, — предложил я, — завтра мы с тобой пойдем в Патентную библиотеку и посмотрим, что создано в мире по этому виду инструмента. Только сперва ты мне покажи, что у тебя самого есть по этой части?

Вдвоем мы довольно быстро выяснили следующее. Резьбу на мелких метчиках можно нарезать дисковым резцом, доведенным до высокого класса чистоты и имеющим почти теоретическое острие у вершины. Но нарезать дисковой гребенкой с несколькими режущими зубьями более производительно, так как три или четыре острия гребенки не так быстро «сядут» при нарезке, как одно острие дискового резца.

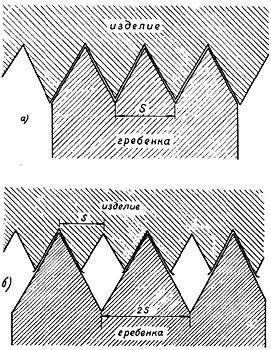

^{Схема нарезания резьбы гребенкой:}

^{а — одинакового с изделием шага;}

^{б — с удвоенным шагом.}

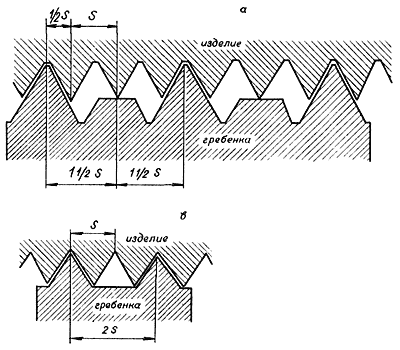

^{Схема работы и профиль гребенки для нарезания резьбы метчиков:}

^{а — по довоенному немецкому патенту;}

^{б — по авторскому свидетельству № 142118, выданному Б.Ф. Данилову и И.П. Иванову.}

Однако тут возникают неприятности. Когда после нескольких проходов работа подходит к завершению, резьба метчика срывается по наружному диаметру. Происходит это потому, что отходящему металлу некуда деваться, и стружка срывает резьбу у почти готового метчика.

Иван Петрович предложил нарезать метчики гребенкой, которая имела бы шаг в 2 раза больший, чем резьба на метчике, т.е. резьбу с шагом 0,5 мм

резать гребенкой с шагом 1 мм. В этом случае вершина резьбы не касается гребенки и срыва наружного диаметра резьбы не произойдет. Но тут возникает новая неприятность: при нарезке такой гребенкой наружный диаметр резьбы поднимается, «выжимается» зубьями гребенки и становится выше допуска. Кроме того, на резьбе появляются заусенцы, хорошо видимые под микроскопом.

Чтобы сделать наружный диаметр метчика правильным, приходилось его на ходу спиливать напильником или ставить другой резец и протачивать резьбу по верху. Появлялась дополнительная операция, кроме того, после напильника и резца образовывались новые заусенцы, теперь уже с двух сторон резьбы. Они тоже были хорошо видны под микроскопом. Вот почему Иван Петрович, при всем его трудолюбии, никак не мог нарезать более 100 метчиков в день.

В Патентной библиотеке из множества наших и зарубежных патентов мы выбрали только один. Это был еще довоенный германский патент. Там была изображена резьбовая гребенка, которая, казалось, сразу отметала все наши затруднения.

— Дотошный народ эти немцы, — заметил Иван Петрович, — еще тридцать лет назад решили наш вопрос, и, кажется, неплохо.

Но я был далеко не в восторге от этого инструмента. Действительно, при нарезании такой гребенкой срыва наружного диаметра резьбы не произойдет, не будет и заусенцев, потому что средний неполный зуб гребенки снимет, при малой подаче, возникшие заусенцы. Но было два «но»!

При нарезке ручных и машинных метчиков такой гребенкой обязательно надо оставлять недорезанными по крайней мере три витка, а это не допускается по нормали. Гребенка годилась только для нарезки резьбы «на проход».

Чтобы получить нужный профиль на гребенке, надо сделать ее шаг в два раза больше, чем на метчике. Но, чтобы снять до половины каждый второй виток гребенки, она должна быть двухзаходная. Как специалист по резьбе, я представлял, насколько сложно будет выполнить такой профиль в металле. Даже не сразу сообразил, как бы я составил рабочий чертеж этой немецкой гребенки.

Мы просидели в Патентной библиотеке весь вечер и ушли несколько смущенные. Толчок нашим мыслям был дан, но до решения, казалось, еще далеко. Однако оно пришло неожиданно быстро — на другой же день.

Иван Петрович с утра подошел к моему станку и стал что-то рисовать на листке из блокнота. Сперва я не очень внимательно его слушал, но потом как-то вдруг до меня дошли его рассуждения. К нарисованной им схеме я подрисовал буквально только одну линию — и сразу получился рабочий чертеж новой гребенки. Как и немецкая, она полностью решала все вопросы и, кроме того, не имела ни одного «но». Она была проста, мы могли сделать ее хоть сейчас!

Гребенку надо сделать с удвоенным шагом против шага резьбы метчика, но внутренний ее диаметр не резать до острия, как обычно, а сделать внутри мерную площадку, равную шагу резьбы метчика. Такая гребенка никогда не сорвет резьбу по наружному диаметру, так как во время процесса нарезания всегда будет пустота между нарезаемой резьбой и гребенкой, а при последней стружке, дающей окончательный размер метчику, мерная площадка гребенки мягко снимет заусенец, возникший по наружному диаметру резьбы.
