Не меньшее внимание уделили инженеры Foxconn и стабилизации питания процессора, сделав соответствующую схему 12-фазной (питание подсистемы памяти – двухфазное). Три разъема PCI Express 2.0 x16 позволяют установить до трех современных графических адаптеров с технологиями АTI CrossFireX и NVIDIA SLI – впрочем, для полноценной работы в «честном» режиме х16 нужно все-таки, чтобы плата была одна. Обойти ограничения интегрированного в ЦП графического контроллера и РСН здесь не получится.
Набор стандартной для РСН Р55 функциональности обогащен в случае Foxconn Inferno Katana микросхемой VIA VT6308S – она отвечает за работу канала FireWire, реализацию единственного канала IDE, работу кнопок включения, перезагрузки и очистки CMOS, а также контрольной светодиодной панели для диагностики неполадок. Ничего лишнего – например,
Помимо трех разъемов PCI Express 2.0 x16 на Foxconn Inferno Katana присутствуют пара PCI Express 2.0 x1 и единственный PCI. Немного – но опять-таки и неиспользуемых гнезд на плате будет оставаться меньше, и переплачивать за избыточную, невостребованную функциональность не придется.
Наши испытания подтвердили, что с производительностью у этой минималистичной системной платы все в порядке. Она стала лидером на нескольких тестах (например, Chache and Memory и Processor Multi-Media из пакета Sandra 2009 Lite, CPU Score из 3DMark Vantage 1.0.1). И это при том, что результаты тестов 3DMark Vantage и PCMark Vantage были устойчивыми лишь при работе памяти в режиме DDR3-1066. При более высоких частотах памяти возникала несовместимость с 3D-графикой, что подтверждает необходимость тщательного изучения сайта производителя на предмет соответствия подбираемой быстрой памяти реальным возможностям системной платы.

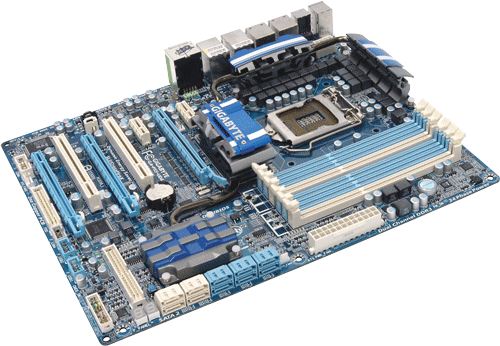

GIGABYTE GA-P55-UD6
Розничная цена: 4400 руб.
Предоставившая компания: GIGABYTE, www.gigabyte.ru
Оценка: очень хорошо
Достоинства. Продуманные дизайн и подбор компонентов; высокая производительность.
Недостатки. Довольно высокая цена.
Системная плата, удостоенная нашего отличия «Редакция советует», – это GA-EP55-UD6, старшая модель в Р55-серии GIGABYTE. Традиционно для этого производителя суффикс UD6 в наименовании устройства указывает на отнесение платы к верхнему потребительскому сегменту. О том же недвусмысленно говорит и цена GA-EP55-UD6, особенно внушительная в сопоставлении с ценой ЦП Intel Core i5.
Присущее набору системной логики Р55 ограничение на подсистему PCI Express обойти здесь, конечно, не удалось, и на GA-EP55-UD6 можно смонтировать либо один графический адаптер с полноценным интерфейсом PCI Express 2.0 x16, либо два – в версии x8, либо даже три, однако в таком случае конфигурация CrossFireX предстанет в виде х8+х8+х4.
А вот подсистемы памяти и накопителей данных существенно расширены по сравнению с теми, что рекомендуются в стандарте Intel P55 Express. На плате GA-EP55-UD6 шесть разъемов для оперативной памяти DDR3, причем заявлена возможность работы с частотами 2600+/2200/1333/1066/800 МГц. Следует обратить внимание, что здесь обеспечивается функционирование именно двухканального режима памяти, т. е. на каждый канал выделено по три разъема. Таким образом, присматривать модули DRAM для этой системной платы нужно именно парами, а не тройками.
Оригинальный НМС Intel P55 предусматривает работу до шести устройств SATA II. Однако производитель расширил это число: работа еще двух обеспечивается фирменным контроллером GIGABYTE SATA 2; плюс к тому на плате смонтированы две микросхемы JMicron 362. Благодаря им можно организовать два дополнительных канала SATA II и два eSATA (представлены на задней панели комбинированными гнездами eSATA/USB).
Такое разнообразие разъемов для накопителей обретает смысл, если системная плата попадает в руки ИТ-энтузиаста, который всерьез заботится о сохранности своих данных. На базе контроллера Intel Matrix Storage Technology можно соорудить RAID-массив уровней 0, 1, 5 или 10 и использовать его в качестве основного хранилища информации (например, мультимедийной). Прочие же контроллеры позволят подключить либо отдельные накопители, либо более скромные RAID-массивы (уровней 0, 1 или JBOD) в качестве системного диска, отдельного раздела для хранения зашифрованных важных данных
Нельзя не отметить особое тщание, с которым инженеры GIGABYTE подходят к схемотехнике своих плат. GA-EP55-UD6 несет логотип Ultra Durable 3, а значит, обладает всеми присущими этой серии достоинствами, в том числе специально отобранными твердотельными конденсаторами, катушками с ферритовыми сердечниками, а также токоведущими медными слоями удвоенной по сравнению с индустриальным стандартом толщины. Кроме того, обвязка питания процессора на данной плате – 24-фазная. Точнее, «реальных» фаз в узле стабилизации питания все-таки шесть, однако на каждую линию фазы приходится по восемь транзисторов и четыре дросселя. В результате сглаживание каждого из шести сигналов тактовой частоты ведется в четырех параллельных цепях. Это позволяет значительно снизить сопротивление цепей (и тем самым паразитные потери энергии в виде тепла) и куда более эффективно нивелировать пиковые всплески напряжения.
В ходе наших испытаний плата проявила себя вполне достойно. Показатели ее производительности все время находятся у верхней границы диапазона результатов для рассматриваемой группы, а в ряде тестов (таких, как E-Learning и Productivity из состава пакета BAPCo SYSmark 2007 Preview) она уверенно вырывается вперед. По функциональности она одна из наиболее представительных в выборке. В целом GIGABYTE GA-EP55-UD6 оставила впечатление добротной, производительной основы для сборки наиболее эффективного по соотношению цена/производительность современного ПК для энтузиастов.

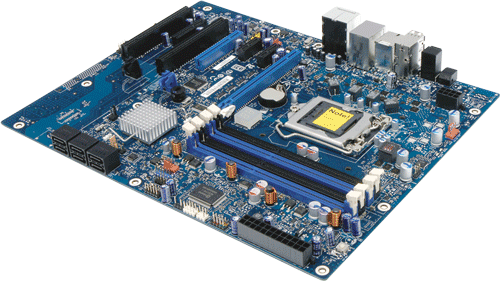

Intel Desktop Board DP55WG
Розничная цена: 4845 руб.
Предоставившая компания: Intel, www.intel.com
Оценка: очень хорошо
Достоинства. Высокая стабильность работы в штатном режиме.
Недостатки. Не самая богатая функциональность и производительность.
Системные платы, выпускаемые Intel, всегда славились своей ориентированностью на максимальную надежность при работе в штатном режиме. Любители разгона редко выбирали их для своих систем, поскольку разгон с их помощью был как раз практически невозможен. Однако несколько лет назад компания, похоже, все-таки решила, что необходимый запас прочности по разгону – явное свидетельство высокого качества системной платы; кроме того, отблески славы какой-нибудь старшей модели в семействе, допускающей невероятный оверклокинг, падают на весь модельный ряд – заставляя покупателей с куда большей охотой останавливать на нем свой выбор.
В нынешних системных платах Intel предлагает неплохой выбор факультативных функций для увеличения производительности – впрочем, разумеется, если ваш процессор выйдет из строя в ходе работы в нештатном режиме, на его замену по гарантии вряд ли стоит рассчитывать. Обе платы Intel, принявшие участие в нашем тестировании, обладают дополнительным «запасом прочности» (т. е. могут уверенно работать на частотах, превышающих штатные). Для Intel Desktop Board DP55WG верхний предел напряжения, подаваемого на ядро процессора, даже выше, чем в среднем по группе, и составляет 2,3 В. А верхний предел напряжения, которое может быть приложено к подсистеме памяти, ниже наиболее распространенного – только 2,0 В. Зато факультативная функция отключения двух или даже трех ядер из доступных четырех в наличии имеется.
И все же основным достоинством системных плат, которые предлагает для своих процессоров сама Intel, остается именно стабильность работы в штатных условиях. Это отлично иллюстрирует заявленный диапазон частот модулей DDR3 DIMM, с которыми совместима Desktop Board DP55WG: на верхней его границе – не патетические 2600 МГц и даже не 1800 МГц, но весьма скромные 1600 МГц. Тем не менее в реальных приложениях, в которых пользователь этой платы будет применять собранную на ее основе систему, прирост производительности благодаря смене модулей ОЗУ на более скоростные вряд ли окажется ошеломляющим.
