Беды плотины Саяно-Шушенской ГЭС

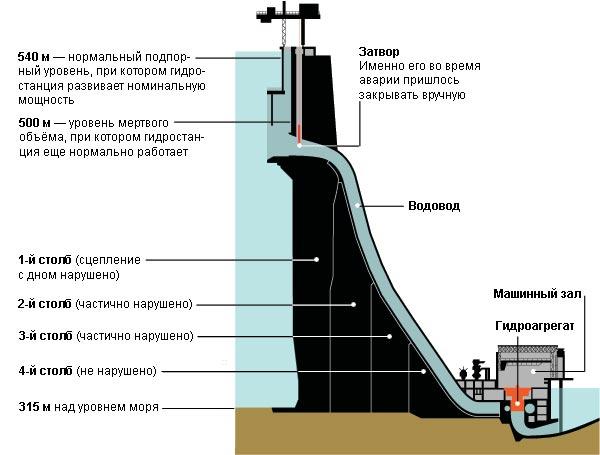

Четыре главных порока плотины

Во время большого паводка вода может перелиться через гребень плотины

Из-за несоблюдения технологии строителями сцепление

плотины с основанием частично нарушилось

В теле плотины возникают внутренние напряжения, идет процесс трещинообразования

Плотина медленно деформирует земную кору, последствия чего непредсказуемы

Капризы земной коры

Еще одна группа проблем связана с реакцией пород и земной коры в районе станции на давление колоссальных масс воды и бетона. СШГЭС проектировалась с расчетом на 6–7балльные землетрясения. В 1988 году, после Спитака, расчеты сейсмической устойчивости плотины были проведены заново. Они показали, что она не боится и 8-балльного землетрясения. Вероятность такого события оценить трудно. Есть мнение, что давление провоцирует землетрясения, но имеются и данные, что оно как раз способствует снятию напряжений в земной коре и тем самым не позволяет развиться катастрофическому землетрясению. Мелкие же в районе плотины происходят постоянно.

Но Тетельмина куда больше землетрясений волнуют другие процессы, происходящие в земной коре. Она «в районе водохранилища под действием нагрузки медленно погружается в вязкое вещество подстилающей мантии... На периферии этих процессов происходит компенсационное поднятие земной коры. Приблизительные расчеты показывают, что за годы эксплуатации «стрела прогиба» толщи земной коры в районе створа плотины составляет около 30 см». К этому надо прибавить и то, что «массив кристаллических сланцев под воздействием передаваемой от плотины сдвигающей нагрузки почти в 18 млн т испытывает необратимые пластические деформации».

Пороки системы

Сегодня состояние плотины — главная забота и эксплуатационников, и жителей городов ниже по Енисею. Но к случившейся 17 августа аварии оно имеет лишь косвенное отношение. Да, вполне вероятно, что смещение плотины сказалось на уровне вибрации 2-го агрегата, как утверждает Тетельмин. Но и без этого катастрофы вряд ли удалось бы избежать.

17 августа в 00:20 (здесь и далее время местное) на пульте Братской ГЭС случился пожар, который вывел из строя систему связи. В 00:31 диспетчер оперативно-диспетчерского управления (ОДУ) Сибири вместо Братской назначил Саяно-Шушенскую станцию главной в системе регулирования мощности Сибирской энергосистемы и перевел ее на автоматическое управление (хотя Братская ГЭС работала исправно, из-за отсутствия связи оператор этого не знал).

До утра СШГЭС работала, непрерывно меняя мощность за счет преимущественно второго агрегата. Поясним, гидроагрегаты станции могут функционировать в разных режимах, причем стабильными являются только два: I — при малой отдаваемой мощности и III — около номинальной. Промежуточный II режим считается нештатным, поскольку сопряжен с мощными пульсациями струи воды, поступающей на лопатки турбины. Особенно опасно, когда частота этих пульсаций совпадает с частотой биения главного вала агрегата (а такие биения всегда присутствуют из-за люфтов в местах его крепления) и возникает резонанс. Зону II инструкция предписывает «проходить быстро», но о том, как долго агрегат может в ней находиться, не сказано ни слова.

Второй агрегат, на котором и без того отмечалась повышенная вибрация главного вала, ночью 17 августа опасную зону II проходил шесть раз. В результате непосредственно перед аварией амплитуда вибрации в контрольной точке возросла за 13 минут с 0,6 до 0,84 миллиметра при предельно допустимом

уровне 0,16 миллиметра (то есть превышение было в пять с лишним раз). И при очередном снижении мощности и вхождении в зону II (в 8:13) от такой вибрации разрушились узлы крепления гидроагрегата — под давлением 212-метрового столба воды эту 1800-тонную махину подбросило более чем на 10 метров.

Конечно, персонал обязан был, зафиксировав столь сильную вибрацию, остановить 2-й агрегат. Однако, возможно, что он просто о ней ничего не знал: система непрерывного виброконтроля, установленная лишь в 2009 году, не была полностью введена в эксплуатацию — показания датчиков лишь сохранялись для истории, как в «черном ящике» самолета. Другой порок системы управления станции — не было предусмотрено автоматическое аварийное закрытие затворов на гребне плотины, через которые вода поступает в турбинные водоводы. Вручную же полностью закрыть затворы удалось лишь к 9:30. То есть почти полтора часа в разрушенный машинный зал продолжала хлестать вода, заливая нижние его этажи, где в момент аварии находилась почти вся утренняя смена станции.

В результате погибли 75 человек, разрушен машинный зал, из 10 агрегатов только два не требуют капремонта или полной замены, масляное пятно растянулось по Енисею на 130 километров, из-за чего, кроме всего прочего, возникли проблемы со снабжением водой многих населенных пунктов. Перечень бед можно продолжать и продолжать. Этой зимой воду из водохранилища впервые приходится спускать через открытый водосброс, а не через ведущие к турбинам закрытые водоводы. В телепрограмме «Вести» показали впечатляющие кадры: ремонтники из последних сил борются со льдом, непрерывно нарастающим на всех поверхностях плотины из-за висящего в воздухе водно-ледяного тумана. «Акт технического расследования» и другие источники позволяют сделать вывод: как плачевное состояние плотины, так и повышенные вибрации 2-го агрегата есть следствие одного и того же порока — штурмовщины, допущенной в ходе проектирования и строительства. «С моей точки зрения, — говорит Стафиевский, — многих проблем можно было бы избежать очень просто: поставить одну турбину. Провести испытания. Выявить все слабые места. А как у нас — сразу десять. Сегодня мы опять на эти грабли наступаем и заключаем договор на все машины (заказанные взамен разрушенных. — Прим. ред.)».

Вина за аварию лежит на всех. И «нижних чинах» — тех, кто устанавливал и запускал недоделанную автоматизированную систему управления, и операторах, в ночь перед аварией нагружавших проблемный агрегат № 2 сверх меры. И среднем звене — руководителях ГЭС, не настоявших на своевременном запуске АСУ и замене устаревшего оборудования. И особенно на «генералах» — начиная с министра энергетики СССР Петра Непорожнего, санкционировавшего штурмовщину при проектировании и строительстве, и заканчивая Анатолием Чубайсом, подписавшим вместе с еще 38 членами комиссии приказ о приеме в эксплуатацию проблемной станции. Заметим, что в числе этих 38 один академик и три члена-корреспондента РАН. На чем основывается вера граждан, направивших письмо в «Красноярский рабочий», в «выводы авторитетных ученых и специалистов», непонятно…

Что делать?

Ясно, что станцию закрывать никто не будет. Как не велики разрушения, в течение полугода можно будет запустить три из десяти гидрогенераторов. К лету, после введения в строй берегового водосброса, снизится нагрузка на плотину. Полное восстановление станции потребует нескольких лет и более 40 миллиардов рублей (которые, по крайней мере частично, компенсирует население, вынужденное платить за электричество по повышенным тарифам), но спуск плотины и демонтаж станции с последующей рекультивацией земель едва ли выльется в меньшие затраты. К тому же образовавшийся дефицит электроэнергии (до аварии СШГЭС обеспечивала более 10% потребности предприятий Сибири) придется покрывать за счет угольных электростанций, а это значит, что ежегодно придется сжигать лишние 6,5 миллиона тонн угля со всеми вытекающими последствиями для экологии. Достаточно сказать, что одной ртути будет поступать в окружающую среду в год около тонны: такое количество способно отравить объем в три Саяно-Шушенских водохранилища.
