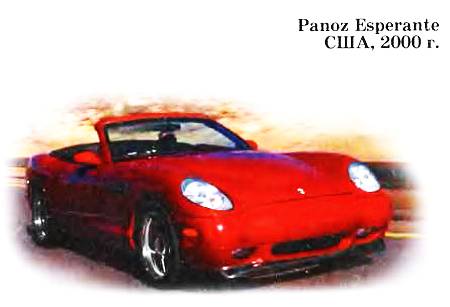

Сегодня фирма Panoz выпускает дорогие спортивные автомобили. Устроители гонок мировой серии Champ Саrобъявили, что с 2007 года компания Panozстанет единственным поставщиком шасси для чемпионата.

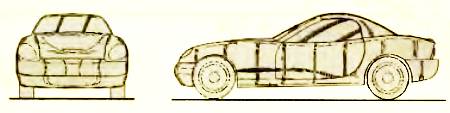

Техническая характеристика:
Количество дверей… 2
Количество мест… 2
Длина… 4,475 м
Ширина… 1,860 м
Высота… 1,355 м
Колесная база… 2,715
Снаряженная масса… 1450 кг
Объем двигателя… 4601 см 3
Мощность… 324 л.с.
Максимальная скорость… 249 км/ч
Время разгона до 100 км/ч… 5,1 с
Объем топливного бака… 58 л
Расход топлива… от 10,2 до 13,8 л/100 км
ПОЛИГОН
Что умеет подводная молния
Рассказывают, что в конце 1940-х годов прошлого века студент Лева Юткин пережидал грозу на берегу озера. Внезапно молния ударила в воду, подняв к небу огромный фонтан, окативший юношу с головы до ног. Дивное явление запомнилось. Школьный учитель дал Леве небольшую электростатическую машину, и студент не пожалел нескольких лет, чтобы экспериментально воспроизвести увиденное.
Казалось бы все просто: один провод бросить в сосуд с водой, другой поднести к ее поверхности да покрутить рукоятку машины. Но и первая, и сотая искра никакого эффекта не дали…
А потом получилось. Небольшой аквариум вдруг негромко раскололся на несколько больших кусков, и вода хлынула в комнату. Этот успех и определил дальнейшую жизнь Юткина-изобретателя.
Оказалось, если правильно провести электрический разряд в воде, да еще использовать для этого источник энергии помощнее, чем школьная электростатическая машина, то получался мощный взрыв. Его сила разрушала любые материалы. Все говорило о давлениях в тысячи и десятки тысяч атмосфер. Не удивительно, что в 1950 году Л.А.Юткин совместно со своей супругой Лидией Александровной Гольцовой подает заявку на «Способ получения высоких и сверхвысоких давлений». Заявка увенчалась авторским свидетельством, правда, через семь лет…(Впоследствии Л.А.Юткин и Л.А.Гольцова сделали еще около 150 изобретений!)
Во время электрического разряда в воде происходят сложные процессы. На первой его стадии, длящейся микросекунды, образуется плазменный канал с температурой до 40 000 °C. Плазма расширяется со скоростью, соизмеримой со скоростью звука в воде (1410 м/с).
Так образуется первая ударная волна и полость, наполненная раскаленным паром и газом, которая постепенно заканчивает свое расширение, затем начинает пульсировать и в конце концов схлопывается. Возникает кумулятивный эффект, похожий на тот, что используется в бронебойных снарядах. Возникающее на этой стадии давление, по оценкам ученых, может достигать 450 тысяч атмосфер. Неудивительно, что нет материалов, способных устоять в воде перед электрической искрой.
Отметим, что электрические разряды в воде наблюдали еще в XIX веке. Но ученые не увидели в них ничего примечательного. А Л.А.Юткин обнаружил много интересного. Потому весь круг явлений, связанных с электрическим разрядом в воде и других жидкостях, принято называть электрогидравлическим эффектом (ЭГЭ), или эффектом Юткина.
В ЭГЭ до 30–80 % электрической энергии переходит в механическую работу, а тепла порою выделяется значительно, в 2–3 раза, больше. Причина — в процессах, происходящих в моменты схлопывания полости. К сожалению, мы мало о них знаем. Основная их часть происходит, когда полость уменьшается до размеров, не различимых ни в один микроскоп. К тому же и длится наиболее
Прежде всего, это дробление самых различных материалов, начиная от простого превращения каменных глыб в щебень. Так, при реконструкции одного из мостов в Москве старые бетонные детали при помощи электрических разрядов превратили в крошку, которую пустили на изготовление новых.
Но есть процессы дробления более тонкие. На поверхности стальных деталей, отливаемых в земляную форму, остается прочно въевшийся в нее слой земли и окалины. Удаление его крайне трудоемко, если не применять ЭГЭ. А если им воспользоваться, то процесс оказывается крайне простым. Детали кладут в ванну, несколько ударов подводной молнии — и их поверхность чиста.
Эффект Юткина позволяет не только крушить, но и созидать. Вот как, например, с его помощью штампуют детали из металлического листа. Сначала делают матрицу — деталь, обратную по форме той, которую хотят получить. Ее помещают на дно ванны, сверху прочно прижимают лист металла и откачивают из-под него воздух. Затем сверху наливают воду, и в ней производят разряды. Лист металла прогибается и точно заполняет всю поверхность матрицы.
Надо сказать, что листовую штамповку можно производить и множеством других способов, например, давлением масла или ударом молота по слою резины. Но тут необходимо применять особо пластичный и мягкий металл, значит, деталь получается непрочной. Эффект Юткина позволяет штамповать детали из хрупких и прочных металлов, и деталь получается очень прочной.
Так работает электробур.
Способен ЭГЭ и бурить. Бур Юткина состоит из пластмассового стержня с электродом внутри и коронки из любого металла, например, меди. И коронка, и стержень неподвижны, вращается только легкий проволочный электрод. Через еще один из каналов в стержне подается вода. При каждом повороте электрода зубцы неподвижной коронки обегает множество искр, дробящих в пыль лежащую внизу породу, а вода уносит ее на поверхность. И нет пород, которые могут устоять перед таким буром.
Однажды Л.А.Юткин и Л.А.Гольцова подвергли ЭГ-ударам обычную почву, продувая через нее воздух. Дело в том, что содержащиеся в ней минеральные соли поступают к корням растений, в основном, с поверхности ее частиц. Микромолнии раздробили их, поверхность увеличилась, и большая часть содержащихся в почве солей стала доступна корням растений. Более того, содержащийся в воздухе азот перешел в форму химических соединений, доступных растениям. Обычная земля превратилась в прекрасное экологически чистое удобрение!
Об эффекте Юткина можно говорить еще долго, но лучше его попробовать своими руками. Главное — источник высокого напряжения, способный создавать резкие, быстро нарастающие импульсы. В промышленных установках для этого применяется высоковольтный трансформатор на 30–60 кВ, который через выпрямитель заряжает конденсатор. Однако сделать такой источник питания очень трудно, да и работать с ним опасно.
Самый простой способ — это поступить так же, как и сам Юткин: начать опыты с небольшой школьной электростатической машиной, которая может дать около 30 000 В. С ней вам предстоит собрать цепь, состоящую из двух воздушных разрядников и электродов, укрепленных на дне ванны. Но вначале нужно привести в полный порядок саму электростатическую машину — разобрать и тщательно очистить от пыли.
