Как это работает?

Основой силовой установки Toyota Hybrid System являются 1,5-литровый бензиновый мотор, работающий по циклу Аткинсона, электромотор-генератор и планетарная передача. Система полностью самодостаточная, поскольку при ее использовании отпадает необходимость в коробке передач как таковой. Как же работает этот хитроумный силовой агрегат? Передние колеса через дифференциал и понижающую пару шестерен жестко связаны с 30-киловаттным электромотором-генератором переменного тока и одновременно

с внешней шестерней планетарной передачи. Обойма шестерен-сателлитов (водило) напрямую соединена с коленвалом двигателя, а центральная шестерня – с отдельным генератором. Планетарная передача выполнена так, что делит крутящий момент бензинового двигателя в соотношении 30:70. Треть – генератору, а остальное – колесам. А генератор передает отобранную у двигателя энергию прямиком на электромотор и на колеса – плюс к тем 70 %, что направлялись туда напрямую. Вдобавок, генератор может подзаряжать батарею из 40 никельметаллгидридных аккумуляторов. Все это хозяйство, включая и обычный двигатель, управляется электронным контроллером.

Как машина приводится в движение? С места Prius трогается лишь благодаря электромотору-генератору, но при достижении скорости в 16 км/ч автоматически запускается бензиновый мотор. Причем он не только помогает электромотору вращать колеса, но и параллельно подзаряжет аккумуляторы. Если же нужно ехать «на все деньги», то продавив педаль газа до упора, мы останавливаем зарядку аккумулятора, и вся мощность бензинового двигателя, равно как и электромотора-генератора, идет к колесам, обеспечивая максимально интенсивный разгон. Любопытно, что при сбросе газа электромотор-генератор рекуперирует, то бишь возвращает потерянную при разгоне энергию аккумуляторам, а при торможении это процесс становится еще эффективнее.

Таким образом, Toyota Hybrid System выполняет и функции двигателей и бесступенчатой коробки передач. При этом учитывая, что трогается с места машина лишь на электромоторе, проблема задней передачи решена весьма остроумно – электромотор просто крутится в другую сторону!

Toyota Prius: хронология

1993 – осенью Toyota начинает работу над проектом G21 – создание автомобиля XXI в.

1994 – летом первые предложения творческой группы G21 не находят поддержки у руководства компании.

1994 – инженер Масанао Шиоми предлагает руководству компании рассмотреть возможность разработки гибридного электробензинового автомобиля.

1995 – в январе заново укомплектованная команда проекта G21 начинает разроботку гибридной модели.

1995 – 27 октября на токийском автосалоне представлен прототип будущей Toyota Prius.

1995 – в декабре начинаются дорожные испытания гибрида.

1997 – 10 декабря в Японии стартуют продажи Prius первого поколения (заводской индекс XW10).

2000 – дебютирует обновленная версия машины XW11, созданная с учетом пожеланий американских покупателей.

2003 – осенью на рынке представлен Prius второго поколения (XW20).

2009 – в марте начался выпуск Prius третьей генерации (XW30).

Toyota Prius: личное дело

Годы выпуска: 1997 – производится по сей день

Страны выпуска: Япония

Создатели: Такеши Учиямада, Масанао Шиоми, Ирвин Луи (дизайн)

Модели, созданные на той же платформе: Toyota Prius V

Вклад в историю: первый массовый гибридный автомобиль мира, заразивший автопромышленность «экологичной» лихорадкой.

Технические характеристики

Toyota Prius XW10 1998 (XW30 2011)

Общие данные

Кузов (число мест/дверей) – седан 5/5

Колесная база, мм – 2550 (2700)

Длина х ширина х высота, мм – 4275 х 1675 х 1490 (4460 х 1795 х 1500)

Колея спереди/сзади, мм – 1475/1480 (1525/1520)

Снаряженная масса, кг – 1250 (1495)

Скорость, км/ч – 160 (180)

Разгон 0-100 км/ч, с – 13,4 (10,4)

Расход топлива, л/100 км (шоссе/город) – 4,6/5,9 (3,7/3,9)

Запас топлива, л – 50 (45)

Двигатель

Расположение – спереди, поперечно

Конструкция – 4-цилиндровый, рядный, бензиновый, жидкостного охлаждения

Диаметр цилиндра х ход поршня, мм – 75 х 84 (80 х 88)

Рабочий объем, см³ – 1497 (1798)

Мощность, л.с. при об/мин – 98/4000 (136/5200)

Крутящий момент, при об/мин, Нм – 115/4200 (114/4000)

Шасси

Привод – на передние колеса

Коробка передач – планетарного типа

Главная передача – 3,9 (3,3)

Подвеска – спереди независимая, на стойках Mac Pherson сзади полунезависимая, упругая поперечная балка

Рулевое управление – реечного типа

Тормоза – спереди/сзади дисковые вентилируемые/барабанные (дисковые спереди вентилируемые)

Шины – 175/65 R15 (195/65 R15)

За неоценимую помощь в создании книги автор выражает благодарность

Екатерине Барабанщиковой

Оксане Вершининой, QTROЁN РОССИЯ

Екатерине Кулиненко

Оксане Хартонюк, Porsche Russland

Анастасии Якшиной, VOLKSWAGEN Group Rus

Иллюстрации

Benz Motorwagen

Benz Motorwagen

Rolls-Royce

«40/50 h.p.»

Rolls-Royce «40/50 h.p.»

Rolls-Royce «40/50 h.p.»

Rolls-Royce «40/50 h.p.»

Ford

Ford

Jeep

Jeep

Jeep

Jeep

Citroёn DS

Citroёn DS

Citroёn DS

Citroёn DS

Austin Mini

Austin Mini

Porsche 911

Porsche 911

Porsche 911

Porsche 911

Porsche 911

Porsche 911

Audi Quattro

Audi Quattro

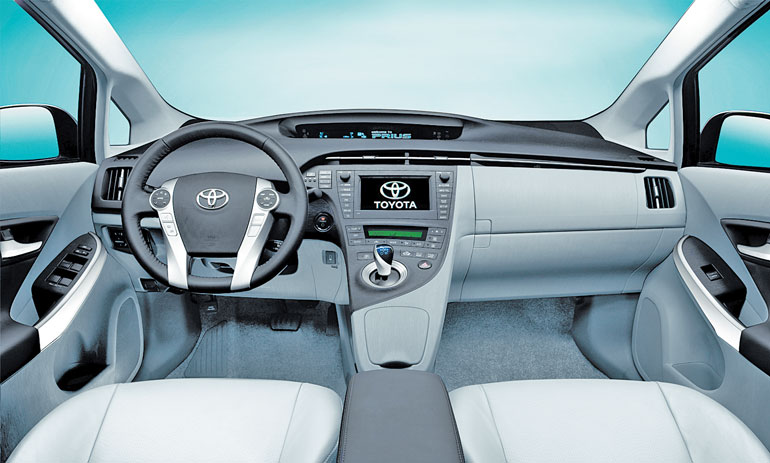

Toyota Prius
