107-мм горно-вьючный полковой миномет обр. 1938 г. (107 ГВПМ-38) Руководство службы.

Коллектив авторов

107-мм горно-вьючный полковой миномет обр. 1938 г. представляет собой жесткую, т. е. не имеющую противооткатных устройств, гладкоствольную систему, стреляющую оперенным снарядом — миной. Мина состоит из корпуса К, стабилизатора Р, взрывателя В и основного заряда 3 (рис. 8).

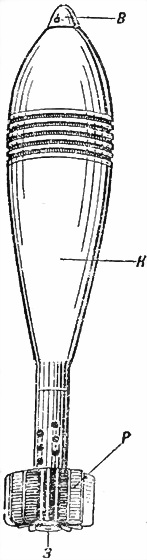

Рис. 8. 107-мм осколочно-фугасная мина:

В —

взрыватель; К — корпус мины; Р — стабилизатор; 3 — основной заряд.

Рис. 9. 107-мм ГВПМ-39 в боевом положении — момент заряжания:

С — ствол; Д — двунога-лафет; О — опорная плита; П — прицел; К — казенник.

Миномет, находящийся в боевом положении, состоит из четырех главных частей (рис. 9):

1) ствола миномета С;

2) двуноги-лафета Д;

3) опорной плиты О и

4) прицельных приспособлений П.

Миномет заряжается с дула, для чего мира опускается в канал ствола, хвостовым оперением (стабилизатором) вниз.

Казенник К ствола миномета снабжен стреляющим приспособлением двойного действия:

а) при жестком наколе капсюль патрона основного заряда накалывается на боек при скольжении мины по каналу ствола под действием собственного веса;

б) при ударном наколе капсюль патрона основного заряда разбивается бойком в момент спуска стреляющего приспособления.

Способ производства выстрела выбирается в зависимости от условий стрельбы. При жестком положении бойка скорострельность миномета больше, чем при стрельбе стреляющим приспособлением.

При наколе капсюля патрона основного заряда или ударе по нему тем же бойком луч огня от капсюля воспламеняет пороховой заряд патрона. Пороховые газы, прорывая картонную оболочку патрона основного заряда, выходят через боковые запальные отверстия трубки стабилизатора и создают в канале ствола необходимое давление, под действием которого мина выталкивается из ствола миномета (рис. 10).

Рис. 10. Ствол 107-мм ГВПМ-38 в разрезе с миной (момент выстрела).

Для увеличения дальности стрельбы применяется дополнительные заряды (от одного до трех) (рис. 11), которые навешиваются воротниками на трубку стабилизатора. Пороховые газы, образовавшиеся от сгорания основного заряда, прорываясь через боковые запальные отверстия трубки стабилизатора, воспламеняют дополнительные заряды, в силу чего давление в канале ствола увеличивается (с увеличением числа дополнительных зарядов), вследствие чего мина выталкивается из канала с большой силой и дальность стрельбы возрастает, достигая при сгорании 3-го заряда 5000 м.

Переменные заряды, в сочетании с большими (от 45 до 80°) углами возвышения, дают возможность вести навесную стрельбу на любых дистанциях в пределах от 800 м [1] (для первого заряда) до 5000 м (для третьего заряда).

Во время выстрела под действием силы отдачи ствол миномета, соединенный

с опорной плитой, резко отходит назад, благодаря чему плита вдавливается в грунт, а двунога-лафет, увлекаемая при выстреле стволом миномета, испытывает удар (толчок). Во избежание вредного действия этого удара двунога соединена со стволом миномета через пружинный амортизатор, который смягчает удар по двуноге во время выстрела.

1

Стрельбу одним основным зарядом не производить.

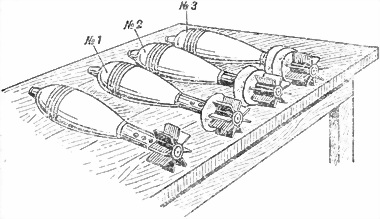

Рис. 11. 107-мм осколочно-фугасная мина в окончательном снаряжении:

№ 1 — заряд первый (основной заряд + один пучок); № 2 — заряд второй (основной заряд + два пучка); № 3 — заряд третий (основной заряд + три пучка).

Для ведения стрельбы 107-мм горно-вьючный полковой миномет снабжается коллиматорным прицелом МП-82-УС (усиленный).

Глава I

СТВОЛ МИНОМЕТА

1. Устройство ствола

Ствол миномета состоит из трубы 1 и казенника 2, соединяющихся друг с другом посредством резьбы М (рис. 12). Для обтюрации пороховых газов в дно казенника вставлено медное обтюрирующее кольцо 3 (рис. 13), к которому своими кольцевыми уступами плотно прилегает торец трубы 1.

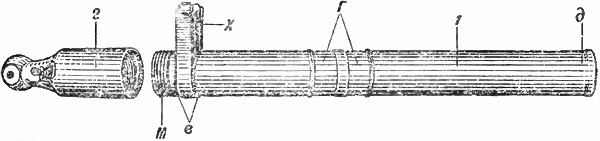

Рис. 12. Труба ствола свинчена с казенника:

1 — труба ствола (1–1); 2 — казенник (сб. 1–8); М — резьба; Г — кольцевые выточки; Х — хомут с опорами (сб. 1–9); д — конусный выступ; в — кольцевой выступ.

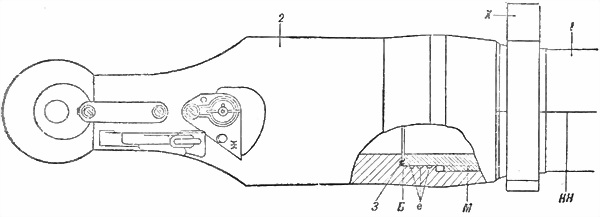

Рис. 13. Ствол с казенником:

1 — труба ствола 1–1; 2 — казенник (сб. 1–8); 3 — обтюрирующее кольцо (1-40); Б — кольцевые выточки; С и Ж — выточки для фиксирования ручки предохранителя; КН — осевая канавка (линия); М — резьба; Х — хомут с опорами (сб. 1–9); е — лабиринтное уплотнение.

Внутри труба 1 представляет собой гладкий полированный канал, имеющий около дульного среза конусную расточку, которая облегчает заряжание. С наружной стороны трубы, в казенной части, имеется, как было сказано ранее, резьба М для свинчивания с казенником; на казенном срезе имеется, кроме того, кольцевой выступ для лучшей обтюрации и два кольцевых выступа в (рис 12) для установки между ними хомута с опорами Х, который служит для кладки и крепления двуноги на стволе при походном положении.
