107-мм горно-вьючный полковой миномет обр. 1938 г. (107 ГВПМ-38) Руководство службы.
Шрифт:
Взрыватели, вынутые из герметической укупорки (рис. 168 и 169), вытираются насухо от смазки и осматриваются.
Убедившись в исправности взрывателя, смазывают резьбу асфальтовым или щелочным лаком и ввинчивают его рукой в очко мины, предварительно осмотрев исправность очка (рис. 170 и 171). После этого взрыватель затягивают ключом (рис. 172) и кернят (рис. 173 и 174).

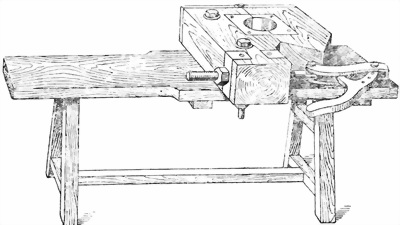

Рис. 166. Тиски Сегаля для закрепления мин.
При вскрытии ящиков и коробок обращают внимание на приклеенные к коробкам печатные ярлыки, с указанием марки взрывателя, количества
Если при вскрытии ящиков и коробок будет замечена какая-либо неисправность (например, обнаружена сырость внутри коробки или ржавчина на взрывателях), то взрыватели к снаряжению не допускаются; при этом составляется акт. В мины ввертываются только исправные по внешнему виду взрыватели, взятые из исправных коробок.

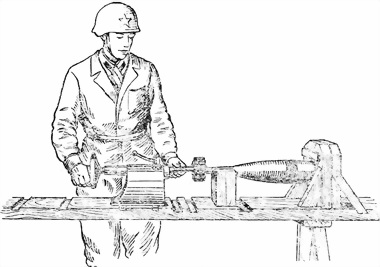

Рис. 167. Вывертывание ключом холостой (мастичной) втулки.
С каждого взрывателя снимается предохранительный колпак, для того чтобы можно было осмотреть с внешней стороны мембрану. Взрыватели с продавленными или сорванными мембранами к стрельбе не допускаются; такие взрыватели, несмотря на то, что они остаются безопасными в обращении, подлежат уничтожению.

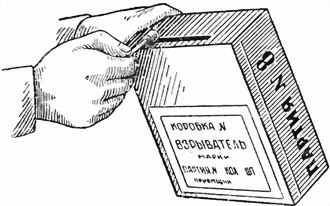

Рис. 168. Раскупорка цинок со взрывателем ключом.

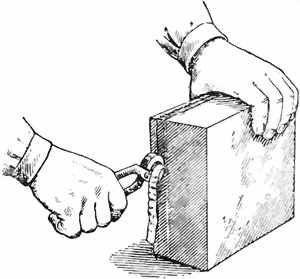

Рис. 169. Раскупорка цинок со взрывателем щипцами.

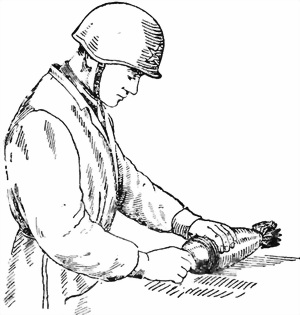

Рис. 170. Ввертывание взрывателей вручную.

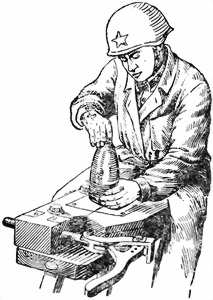

Рис. 171. Ввертывание взрывателя вручную в тисках Сегаля.
Взрыватели ввертываются в мину доотказа ключом и кернятся. Внешняя резьба взрывателя смазывается снарядной мазью, стык головки взрывателя и мины кернится острым керном при помощи молотка весом в 250 г.
Гнездо во взрывчатом веществе по размерам должно соответствовать хвостовой части взрывателя ГВМЗ. Если оно высверлено под более длинный взрыватель, то, перед тем как ввертывать ГВМЗ, необходимо вложить в гнездо дополнительный детонатор утвержденного УМВ ГАУ КА образца.
Окончательно собранные мины переносятся обратно к укупорке и укладываются в свои ящики.
Вывертывать мастичные втулки и ввертывать взрыватели можно без тисков.
Рис. 172. Ввертывание взрывателей ключом (затяжка).

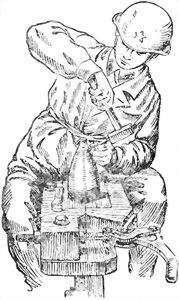

Рис. 173. Кернение взрывателя.
Рис. 174.
Если вывертывание втулки или свертывание взрывателя производится с трудом, то эти операции можно производить вдвоем. При этом ни в коем случае не следует держать мину за стабилизатор.
Эта работа в войсковых частях производится исключительно по распоряжению начальника артснабжения округа, в связи с необходимостью заменить взрыватели одной партии на другую. При вывертывании взрывателя один лабораторист прижимает корпус к столу, другой осторожно вывертывает взрыватель. При замене взрывателей в минах руководствоваться правилами, изложенными в предыдущем пункте.
Ударять по взрывателю (или по ключу) воспрещается. Мины с невывернутым взрывателем относятся в сторону и назначаются для отправки в военный склад.
Для того чтобы удалить ржавчину с центрующего утолщения или окись меди с головки хвостового патрона, надо вытереть пораженное место ветошью, смоченной керосином или скипидаром.
Химические или механические способы очистки ржавчины и окиси (кирпичом, песком или наждаком) не допускаются.
Очищенная от ржавчины или окиси поверхность вытирается насухо, залакировывается или закрашивается вновь или же смазывается тонким, ровным слоем нефтяного сала.
Удалять ржавчину с окрашенных частей корпуса можно механическим способом.
Очищенная от ржавчины поверхность вновь запрашивается. Стабилизатор, если не паркиризован, очищается от ржавчины по тем же правилам, что и центрующее утолщение.
Хвостовой патрон оставляют в трубку стабилизатора посредством нажима на край шляпки гильзы (не касаясь капсюля) большим пальцем правой руки (рис. 175); при этом мину держат в левой руке. Если хвостовой патрон нельзя плотно вставить рукой, то применяют медную выколотку с центральным отверстием (чтобы не затронуть капсюля). Легкими ударами деревянного молотка по выколотке патрон досылается до своего места. Выколотка (рис. 176) изготовляется средствами части. В снаряжательных мастерских для вставления хвостового патрона применяется специальное приспособление (рис. 177).
Рис. 175. Вставление хвостового патрона вручную.
Рис. 176. Медная накладка для установки хвостового патрона (основного заряда) 107-мм мины в трубку стабилизатора.
Рис. 177. Вставление хвостового патрона специальным приспособлением.
Рис. 178. Удаление хвостового патрона экстрактором.
В случае осечки патрон вытаскивается экстрактором (рис. 178). Левой рукой берут мину (за хвостовую часть корпуса), а правой экстрактор; захватами поддевают за шляпку патрона, сжимают его и вытаскивают усилием правой руки.
Установка дополнительных зарядов, как правило, производится непосредственно на огневой позиции. Для установки дополнительных зарядов надевают пакет воротником на трубку стабилизатора., затем накидывают петлю свободным концом на пуговицу. После этого пакет необходимо расправить так, чтобы он держался ровно и симметрично. При установке следующих пакетов руководствоваться указанными выше приемами.
