Глава XXIX
УСТРОЙСТВО УЧЕБНО-ПРАКТИЧЕСКОЙ 107-мм МИНЫ, СНАРЯЖЕНИЕ ЕЕ, УКУПОРКА, КЛЕЙМЕНИЕ И МАРКИРОВКА
а) Назначение
Учебно-практическая 107-мм мина предназначается для стрельбы из 107-мм горно-вьючного полкового миномета и применяется для обучения личного состава минометных подразделений приемам заряжания и производства выстрела при практическом изучении правил стрельбы из миномета.
б) Состав учебно-практического выстрела
Учебно-практической выстрел 107-мм мины (рис. 179) состоит из следующих частей:
а) корпуса учебной мины (со стабилизатором) 1,
б) головной
в) головного патрона 3,
г) колпачка с бойком 5,
д) разрывного (имитационного) заряда 4,
е) хвостового патрона (заряда) Ж.
в) Устройство учебно-практической 107-мм мины
Устройство корпуса учебной мины 1 такое же, как и корпуса боевой мины (с таким же стабилизатором, рис. 179).
Головная втулка 2 (рис. 180) имеет наружную резьбу для ввинчивания втулки в очко мины. Кроме того, втулка 2 имеет внутри долевое сквозное отверстие, в нижнюю часть которого вставляется головной патрон 3 капсюлем вверх, в уширенную часть отверстия втулки вставляется колпачок с бойком 5. В свою очередь головной патрон 3 (рис. 181) состоит из картонной гильзы, снаряженной черным порохом. Основание картонной гильзы имеет латунную головку 9, в донце которой вставлен капсюль К. Колпачок с бойком (рис. 182) имеет вид круглого штампованного стаканчика, внутри которого укреплен боек б, на который накалывается капсюль головного патрона 2 при ударе мины о грунт.
Собранные таким образом головная втулка 2, головной патрон 3 и колпачок с бойком представляет своеобразный взрыватель, при помощи которого воспламеняется разрывной (имитационный) заряд, о чем будет сказано дальше.
Разрывной (имитационный) заряд (рис. 183) состоит из мешочка 10, наполненного дымсмесью, состоящей из нафталина и ружейного пороха. Горловина мешочка завязана шпагатом.
г) Снаряжение учебно-практической 107-мм мины
(рис. 179)
Для снаряжения учебно-практической 107-мм мины в войска подаются хвостовые патроны Ж, разрывные (имитационные) заряды 4, головные патроны 3 и колпачки 5 с бойком.

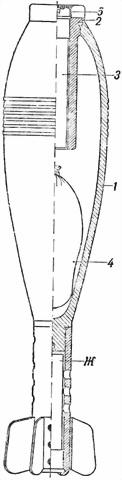

Рис. 179. Учебно-практическая 107-мм мина:
1 — корпус; 2 — головная втулка; 3 — головной патрон; 4 — разрывной (имитационный) заряд; 5 — колпачок с бойком; Ж — хвостовой патрон (заряд).

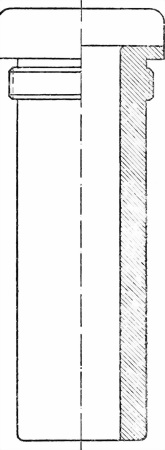

Рис. 180. Головная втулка учебно-практической 107-мм мины.

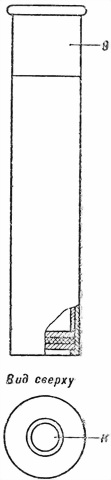

Рис. 181.
9 — латунная головка; К — капсюль.
Снаряжение производится в следующем порядке:
1. Вывернуть головную втулку 2.
2. Прочистить камеру мины и резьбу головного очка, ее.
З. Вложить в камеру мины разрывной (имитационный) заряд, горловиной вверх, и ввернуть головную втулку 2.
4. Вставить в головную втулку 2 патрон 3 капсюлем вверх, При этом вставленный патрон должен закраиной шляпки плотно (до отказа) лежать на соответствующем заплечике втулки (рис. 179); для того чтобы он не мог самопроизвольно выпасть (в случае слабой посадки), необходимо на корпус гильзы намотать полоску бумаги, благодаря чему достигается плотная посадка патрона в головной втулке.
5. Вставить хвостовой патрон Ж так же, как при снаряжении боевого выстрела.
В таком виде учебно-практическая 107-мм мина может перевозиться и переноситься, будучи уложенной в лотках или укупорочных ящиках.

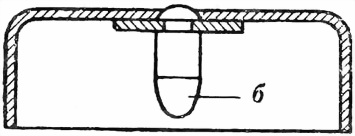

Рис. 182. Колпачок с бойком к 107-мм учебно-практической мине:
б — боек.
Окончательное снаряжение учебно-практической мины производится непосредственно на огневой позиции перед выстрелом, для чего вставить в головного втулку 2 колпачок с бойком 5. В целях предотвращения выпадения колпачка с бойком, последний необходимо укрепить в головной втулке каким-либо склеивающим веществом (варом, мылом, воском и т. д.), для чего достаточно лишь немного промазать шов между втулкой и колпачком.
д) Действие учебно-практической 107-мм мины
(рис. 179)
Под действием хвостового патрона мина вылетает из канала ствола; при этом никаких других перемещений элементов снаряжения мины не происходит.
При падении мина ударяется колпачком с бойком о грунт, в результате чего боек втулки накалывает капсюль головного патрона 3, который, воспламеняясь, зажигает разрывной (имитационный) заряд 4. При этом газы от головного патрона и частично от разрывного заряда, 4 вышибают остатки гильзы головного патрона и колпачок 5 с бойком, что обеспечивает свободный выход дыма от горения разрывного (имитационного) заряда, в образовавшееся очко. Одновременно под действием этих газов мина будет выбрасываться обратно, что будет препятствовать ее углублению в грунт.
Рис. 183. Разрывной (имитационный) заряд учебно-практической 107-мм мины:
10 — мешочек.
Густой дым создает плотное облако; которое имитирует явление разрыва, обеспечивая наблюдение положения разрыва.
Стрельбу учебно-практическими 107-мм минами следует производить по площади с твердым грунтом, так как при рыхлом (болотистом) грунте мина не будет выбрасываться из углубления на поверхность земли.
