Прицельная рамка (рис. 20) имеет:
— ушко со сквозным отверстием для соединения с основанием прицела при помощи оси; нижняя стенка ушка является пяткой для упора толкателя прицельной рамки;
— ограничительный выступ для установки прицельной рамки в вертикальном положении;
— паз для ходового винта прицельной рамки;
— ходовой винт с маховичком для точной установки хомутика на нужное деление рамки;
— деления с цифрами (на правой стойке четные от 0 до 32, на левой стойке нечетные от 0 до 33); деления и цифры означают расстояния в сотнях метров.
Пружина прицельной рамки (рис. 21) цилиндрическая. Она удерживает прицельную рамку в вертикальном и горизонтальном положениях.
Нижним
Толкатель (рис. 22) представляет собой полый цилиндр с дном. Он устанавливается так, чтобы пружина прицельной рамки сжималась между дном толкателя и дном гнезда основания прицела.
Рис. 21. Пружина прицельной рамки
Рис. 22. Толкатель
Рис. 23. Хомутик:
1 — защелка; 2 — пружина; 3 — неподвижный целик
Хомутик (рис. 23) имеет защелку с пружиной для удержания его на прицельной рамке в приданном ему положении и неподвижный целик с прорезью для прицеливания.
62. Затворная рама (рис. 24) соединяет подвижные части пулемета. Затворная рама имеет:
— в передней части — сухарь для соединения с муфтой и продольное окно для прохода гильз;
— в средней части — поперечное отверстие для рукоятки рамы;
— в задней части сверху — плоскость, на которую ложится затвор своей нижней поверхностью, и стойку с вырезом для соединения с головкой ударника; плоскость имеет фигурный выем для нижнего выступа затвора и нижних выступов боевых упоров и паз для переднего выступа затвора;
— в задней части снизу — скошенную выемку по которой скользит шептало; в выемку вклепан вкладыш, передний край которого образует боевой взвод;
— по бокам — продольные выступы для движения по продольным пазам ствольной коробки.
Рис. 24. Затворная рама:
1 — сухарь; 2 — продольное окно; 3 — плоскость; 4 — стойка с вырезом; 5 — фигурный выем; 6 — паз для переднего выступа затвора; 7 — продольные выступы; 8 — рукоятка рамы; 9 — скошенная выемка; 10 — вкладыш
63. Шток с газовым поршнем (рис. 25) предназначается для передачи действия части пороховых газов на затворную раму. Шток имеет:
— на переднем конце два направляющих кольцевых выступа и газовый поршень, на торце которого сделана выемка;
— в средней части четыре выема (долы) для облегчения;
— на заднем конце два поперечных выема под ключ и ленточную резьбу для соединения
Рис. 25. Шток с газовым поршнем:
1 — направляющие кольцевые выступы; 2 — газовый поршень; 3 — долы; 4 — два поперечных выема под ключ; 5 — ленточная резьба; 6 — лыска для шпильки поршня
— на заднем обрезе лыску для шпильки поршня.
На шток надевается возвратно-боевая пружина.
64. Направляющая трубка поршня (рис. 26) служит для помещения в ней возвратно-боевой пружины, для направления движения штока с газовым поршнем и для предохранения их от повреждения и засорения. Направляющая трубка поршня имеет кольцевой поясок для упора в стенку заднего цилиндрического выступа газовой каморы, накатку, упор для соединения со стволом, кольцевое дно для упора заднего конца возвратно-боевой пружины.

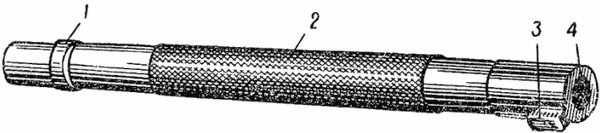

Рис. 26. Направляющая трубка поршня:
1 — кольцевой поясок; 2 — накатка; 3 — упор; 4 — кольцевое дно
Рис. 27. Возвратно-боевая пружина
65. Возвратно-боевая пружина (рис. 27) служит для подачи подвижных частей пулемета в крайнее переднее положение.
66. Муфта (рис. 28) служит для соединения затворной рамы со штоком и для предотвращения отскока затворной рамы в, переднем положении. Муфта имеет резьбу для навинчивания штока, пазы для соединения с затворной рамой, отверстия для шпилек сухаря затворной рамы и газового поршня, срез с уступами для пружины шпилек поршня.
Рис. 28. Муфта:
1 — резьба; 2 — паз для соединения с затворной рамой; 3 — отверстия для шпилек сухаря и газового поршня; 4 — срез с уступами
67. Затвор (рис. 29) служит для досылания патрона в патронник, запирания канала ствола при выстреле, производства выстрела, извлечения и отражения стреляной гильзы.
Затвор состоит из остова, двух боевых упоров, ударника, бойка, выбрасывателя, отражателя со шпильками и пружины выбрасывателя.

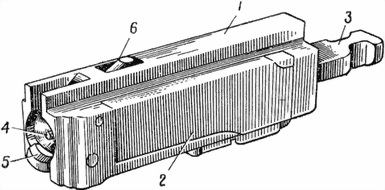

Рис. 29. Затвор:
1 — остов; 2 — боевой упор; 3 — ударник; 4 — боек; 5 — выбрасыватель; 6 — отражатель
