Предохранитель мушки (рис. 13) защищает мушку от ударов. Он имеет две щеки, нарезное гнездо для соединения с мушкой, выступ для соединения с основанием мушки и болт с гайкой. На стенках предохранителя нанесены установочные риски.
Основание мушки (рис. 14) надето на ствол и закреплено двумя шпильками. Оно имеет две стенки с пазами для крепления предохранителя мушки и отверстие, имеющее в передней стенке нарезку для болта основания. При помощи болта предохранитель мушки укреплен на основании.

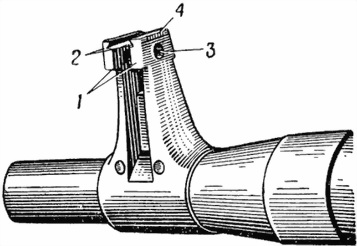

Рис. 14. Основание
1 — стенки; 2 — паз; 3 — отверстие; 4 — шкала с делениями
Болт основания закрепляется гайкой. На задней стенке основания нанесена шкала с делениями в миллиметрах, по 5 делений вправо и влево, для определения величины передвижения предохранителя мушки при проверке боя пулемета.
57. Газовая камора (рис. 15) служит для отвода газов и для помещения регулятора. Она имеет канал для надевания на ствол, снизу два цилиндрических выступа (передний и задний) и два отверстия для шпилек, крепящих камору на стволе.

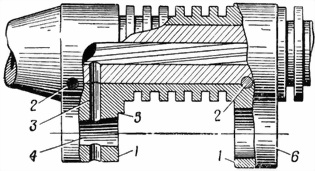

Рис. 15. Газовая камора:
1 — цилиндрические выступы; 2 — отверстия для шпилек; 3 — вертикальный канал; 4 — продольный канал; 5 — уступ; 6 — отверстие для направляющей трубки поршня
Передний выступ каморы имеет два канала: вертикальный для прохода газов к регулятору и продольный для помещения конического хвоста регулятора. В задней части переднего выступа сверху имеется уступ для правильной постановки регулятора при сборке, а на правой стенке — установочная риска для правильной установки регулятора.
Задний выступ каморы имеет отверстие для направляющей трубки поршня.
58. Газовый регулятор (рис. 1б) служит для регулирования подачи пороховых газов к поршню. Он состоит из конического хвоста и цилиндрической части. Регулятор своим коническим хвостом вставлен сзади в продольный канал переднего выступа газовой каморы и закреплен гайкой. Гайка крепится шплинтом. Регулятор имеет глухой продольный канал с тремя сквозными отверстиями диаметром 2,8, 3,5 и 4 мм. Для удобства установки регулятора соответственно отверстиям на срезах цилиндрической части регулятора нанесены цифры 2,8, 3,5 и 4.

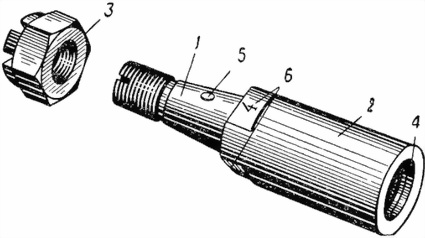

Рис. 16. Газовый регулятор:
1 — конический хвост; 2 — цилиндрическая часть; 3 — гайка; 4 — глухой продольный канал; 5 — газовое отверстие; 6 — цифры
59. Клин ствола с гайкой и шайбой (рис. 17) служит для закрепления ствола в ствольной коробке.

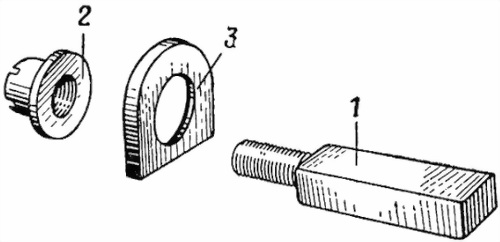

Рис. 17. Клин ствола:
1 — клин; 2 — гайка; 3 — шайба
60. Ствольная коробка (рис. 18) соединяет все части пулемета.
В передней части ствольной коробки имеется сквозной канал для помещения ствола, продольный паз для прохода выступа ствола и сквозное поперечное окно для клина ствола. Вверху сделан поперечный паз для крепления зенитного прицела, расположены задержка приемника
В средней части ствольной коробки находятся выем для приемника, окно для прохода патронов, направляющий штифт приемника для ограничения бокового смещения приемника на ствольной коробке и основание прицела.

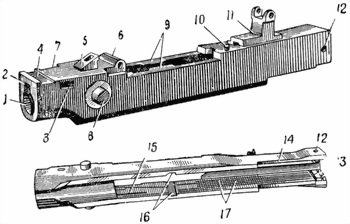

Рис. 18. Ствольная коробка:
1 — сквозной канал для ствола; 2 — продольный паз для прохода выступа ствола; 3 — сквозное поперечное окно; 4 — поперечный паз для крепления зенитного прицела; 5 — задержки приемника; 6 — проушина; 7 — паз для шайбы клина; 8 — цапфы; 9 — выем для приемника; 10 — направляющий штифт для приемника; 11 — основание прицела; 12 — отверстие для чеки; 13 — вертикальные пазы для соединения с затыльником; 14 — продольные пазы для выступов спусковой коробки; 15 — продольные пазы для направления движения затворной рамы; 16 — боевые уступы; 17 — желобки
Задняя стенка окна имеет скос для упора отражателя при отходе затвора назад.
В задней части ствольная коробка имеет сквозное отверстие чеки затыльника, вертикальные пазы для соединения с затыльником и продольные пазы для выступов спусковой коробки.
Нижняя часть ствольной коробки открытая; в ней размещается подвижная система, спусковая коробка и затыльник.
Внутри ствольная коробка имеет: продольные пазы для направления движения затворной рамы; наклонные выемы, образующие боевые уступы для входа боевых упоров затвора при запирании канала ствола, и желобки для сбора излишней смазки и попавшей в ствольную коробку грязи, что уменьшает трение затвора при его движении.
61. Прицел совместно с мушкой служит для придания пулемету соответствующих углов прицеливания при стрельбе на различные расстояния. Он состоит из основания прицела, прицельной рамки, пружины прицельной рамки, толкателя, хомутика и ходового винта с маховичком.
Основание прицела (рис. 19) нижней частью вдвинуто в продольный паз верхней стенки ствольной коробки и закреплено двумя заклепками. Основание прицела имеет проушины для шарнирного соединения с прицельной рамкой, гнездо для пружины и толкателя прицельной рамки и паз для зуба защелки приемника.

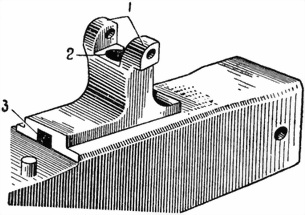

Рис. 19. Основание прицела:
1 — проушины; 2 — гнездо для пружины и толкателя; 3 — паз для зуба защелки приемника

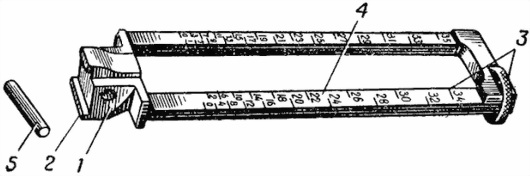

Рис. 20. Прицельная рамка:
1 — ушко; 2 — ограничительный выступ; 3 — ходовой винт с маховичком; 4 — деления с цифрами; 5 — ось
