5. Введены ограничительные винты под уровни, предохраняющие уровни от разворота и позволяющие точно установить запасные уровни.
6. Маховички угломера и механизма углов возвышения крепятся гайками, что сокращает время выверки прицела.
а
б

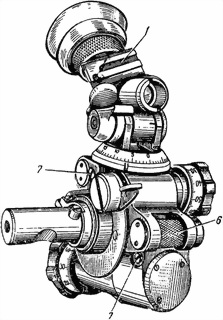

Рис. 32. Прицел МПМ-44М (а —
1 — прилив окна подсветки сетки; 2 — гофрированный наглазник (17); 3 — первый поперечный уровень (Сб11); 4 — гайки крепления маховичков угломерного и прицельного механизмов (9); 5 — кронштейн крышки прицела; 6 — второй поперечный уровень (Сб12); 7 — винты, ограничивающие проворот уровня (М0,4x5 с головкой)
7. Введено освещение прицела для освещения сетки, шкал и уровней прицела в условиях пониженной видимости; освещение крепится на кронштейне крышки прицела.
8. Введены колпачки на объективную и окулярную части визира, предохраняющие оптические детали от повреждения.
В остальном прицел МПМ-44М ничем не отличается от прицела МПМ-44.
Орудийный коллиматор К-1
Прицел МПМ-44М работает в паре с орудийным коллиматором К-1 (рис. 33), который является универсальной точкой наводки.
Описание, правила обращения с коллиматором и методика наведения прицела в коллиматор даны в Руководстве службы — Орудийный коллиматор К-1.
Прибор освещения полковых минометов Луч-ПМ2М
При стрельбе в условиях пониженной видимости (ночью, в тумане и т. п.) применяются три специальных прибора для освещения прицела, рабочих мест командира и снаряжающего (рис. 34).
Прибор командира
Прибор командира (рис. 35) предназначен для освещения рабочего места командира во время записей, вычислений и при проверке установок прицела на миномете. Прибор состоит из провода 1 с патроном и фишкой, кронштейна 2, рефлектора 3, лампы 4, коробки 5 с аккумуляторами и ремня 6 для ношения аккумулятора. Кронштейн 2 крепится на плечевом ремне при помощи пружины и может перемещаться по нему. При включении выключателя, расположенного на аккумуляторной коробке, пучок света, отраженный рефлектором, падает наклонно вниз.
Рис. 33. Общий вид коллиматора К-1 на треноге с ночным освещением
Прибор старшего снаряжающего
Прибор старшего снаряжающего (рис. 36) предназначен для освещения установок взрывателя.
Прибор состоит из провода 1 с патроном и фишкой, рефлектора 3, лампы 4 синего света, основания 8, коробки 5 с аккумуляторами и ремня 6 для ношения аккумулятора. Основание 8 имеет петлю 7 для надевания на указательный палец левой руки и ремень 9 для крепления основания на руке. На лицевой стороне основания имеется кронштейн 2, в отверстие
Рис. 34. Общий вид прибора освещения Луч-ПМ2М с открытой крышкой укладочного ящика
Рис. 35. Прибор командира:
1 — провод с патроном и фишкой; 2 — кронштейн; 3 — рефлектор; 4 — лампа; 5 — коробка с аккумуляторами; 6 — ремень

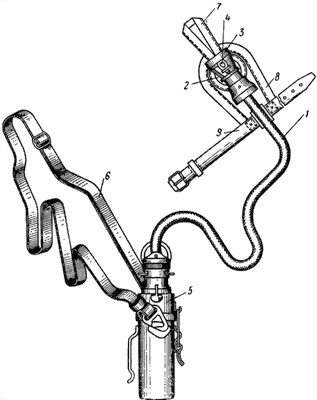

Рис. 36. Прибор старшего заряжающего:
1 — провод с патроном и фишкой; 2 — кронштейн; 3 — рефлектор; 4 — лампа синего цвета; 5 — коробка с аккумуляторами; 6 и 9 — ремни; 7 — петля; 8 — основание
Прибор для освещения прицела
Прибор для освещения прицела состоит из провода, разветвленного на две ветви с патронами, светопровода и коробки с аккумулятором.
В патроне, освещающем сетку визира, имеется окно, через которое проходит световой луч, и защелка для крепления колпачка на приливе корпуса визира. Светопровод имеет щели, через которые проходит световой луч и освещает шкалы и уровни прицела.
Примечание. Один аккумулятор предназначен для освещения коллиматора К-1.
Ящик для укладки приборов освещения
Прибор для освещения, принадлежность и запасные части к ним укладываются в специальный деревянный ящик (см. рис. 34). Ящик имеет натяжной запор и плечевой ремень с пряжкой для носки ящика через плечо. Наличие специальных гнезд, перегородок и прижимов гарантирует надежность укладки в ящике приборов освещения. Предметы в ящик укладывать согласно описи, прикрепленной к внутренней стороне крышки ящика.
Аккумуляторная батарея с коробкой
Каждый прибор освещения имеет отдельную щелочную батарею, состоящую из двух последовательно соединенных элементов типа НКН-10. Батарея вставлена в железную коробку с крышкой. В целях герметизации в крышку коробки вставлена резина, а замок, запирающий коробку, поставлен с натягом. Для изоляции элементов от корпуса и предохранения их от смещения на каждый элемент наложены резиновые бандажи и в свободное пространство между элементами и стенками коробки вложены на дно и по бокам фанерные прокладки.
К задней стенке коробки приварена пружинная скоба для надевания коробки на поясной ремень. К боковым скобам коробки прикреплен плечевой ремень для переноски аккумулятора. На крышке коробки имеется штепсельная вилка.
Для предохранения от попадания влаги и пыли корпус закрывается специальной крышкой, укрепленной на шарнире, основание которого приварено к крышке коробки.
Каждая из четырех аккумуляторных батарей, входящих в комплект приборов для освещения, предназначена для питания одного из приборов, освещающих прицел, или рабочее место командира, или место старшего снаряжающего, или коллиматор.
