Разборка и сборка поворотного механизма
Разборка
Перед разборкой поворотного механизма необходимо отделить двуногу-лафет от ствола (см. п. 4). Затем отделить амортизатор от двуноги, для чего отогнуть шайбы 10 (рис. 18) и сдвинуть гайки 9 со штоков 4.

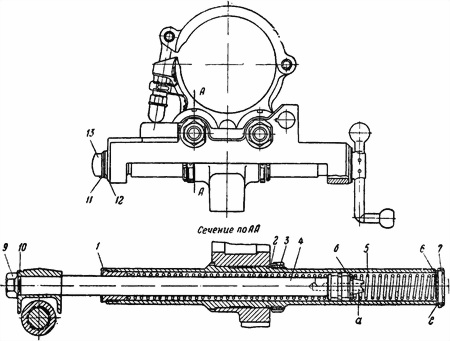

Рис. 18. Вариантный вертлюг и амортизатор:
1 — втулка; 2, 10 и 11 —
Ключом 51–15 вывинтить пробку 1 (см. рис. 16) и вынуть шайбу 2. Придерживая ключом Сб51-20 конус 4 и вращая рукоятку 8, вывинтить винт 9 из конуса 4. Вынуть конус 4. Придерживая матку и двуногу, вывинтить винт 9 из матки и вынуть его из вертлюга.
Если требуется разобрать матку, то необходимо выбить штифт 8 (см. рис. 10), соединяющий матку с верхней частью винта подъемного механизма, свинтить матку с конца винта подъемного механизма, отвинтить на 1–2 оборота контргайки 11 (см. рис. 16) вращая их по часовой стрелке (у контргаек 11 и регулирующих гаек 10 резьба левая), и вывинтить регулирующие гайки 10 из корпуса матки. Свинтить контргайки с регулирующих гаек.
Сборка
Собрать матку, если она была разобрана, для чего:
— на регулирующие гайки 10 (см. рис. 16) навинтить контргайки 11 так, чтобы фланец гайки не дошел до торца контргайки на 1,5–3 мм, ввинтить регулирующие гайки в корпус матки 12 до совмещения рисок на гайках и корпусе матки и затянуть контргайки 11; навинтить матку поворотного механизма на верхнюю часть винта подъемного механизма до совмещения отверстия под штифт (см. рис. 10) и забить штифт;
— вставить винт 9 (см. рис. 16) в отверстие проушины корпуса вертлюга 7 и, поддерживая матку с двуногой и вертлюг, ввинтить винт 9 в матку;
— придерживая ключом Сб51-20 конус 4 и вращая винт 9, ввинтить конец винта в конус 4;
— застопорить конус 4 на конце винта 9 шайбой 2, поставив ее в соответствующие вырезы на винте и на конусе;
— ввинтить ключом 51–15 пробку 1 в винт 9.
Вставить концы штоков 4 (см. рис. 18) амортизатора в отверстия вертлюга, поставить шайбы 10, навинтить гайки 9 и отогнуть шайбы 10. Соединить двуногу-лафет со стволом (см. и. 4).
Примечания: 1. В минометах старого образца (рис. 19) ручка 5 поворотного механизма сделана убирающейся. Ручка крепится к пружине 3,
2. Часть минометов имеет цилиндрические шейки винта поворотного механизма. Винт удерживается шайбой 12, предохранительной шайбой 11 и гайкой 13 (см. рис. 18). Ручка поворотного механизма имеет шаровой противовес.

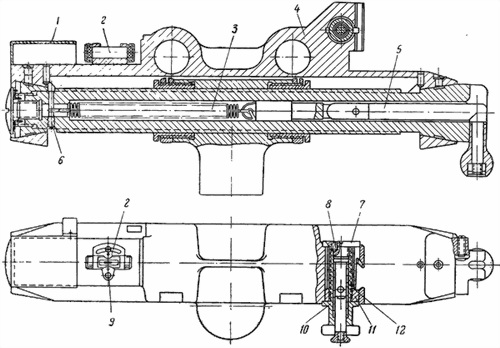

Рис. 19. Вертлюг с поворотным механизмом более раннего изготовления:
1 — кожух; 2 — уровень; 3 — пружина; 4 — вертлюг; 5 — ручка; 6 — ось; 7 — пробка; 8 — стопорный винт; 9 — винт; 10 — винт зажима; 11 — подвижная гайка; 12 — пружина
Разборка и сборка поворотного механизма таких минометов производятся аналогично описанным выше.
3. В некоторых минометах матка поворотного механизма имеет только одну регулирующую гайку и контргайку.
4. В некоторых минометах (рис. 20) гайка и контргайка отсутствуют, а матка с боков имеет разрезы и отверстия, куда ввинчены регулировочные болты 1, закрепленные проволокой 2.
Рис. 20. Поворотный механизм с разрезной гайкой:
1 — регулировочные болты; 2 — проволока
Устройство и действие амортизатора
Устройство амортизатора
Амортизатор предназначен для ослабления действия сил, возникающих в результате отдачи ствола при выстреле на двуногу, и для подтягивания двуноги в исходное положение после выстрела.
Амортизатор состоит из двух цилиндров 5 (рис. 21), закрепленных в обойме 16 (рис. 22), штоков 12 и пружин 5 и 13.

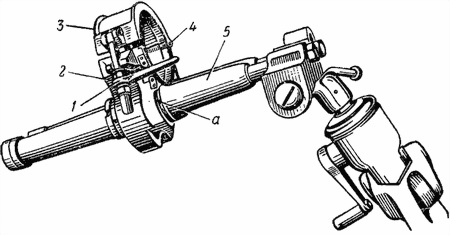

Рис. 21. Амортизатор:
1 — зажим (Сб3-11); 2 — обойма (3-38); 3 — наметка (3-39); 4 — ось (3-46); 5 — цилиндр (3-53); а — вырез
Цилиндры закрепляются в обойме гайками 2 (см. рис. 22) и разрезными контргайками 3. В цилиндрах помещаются штоки 12, на задних концах которых напрессованы втулки 15, закрепленные штифтом 14. В каждый цилиндр вставлено по одной большой пружине 13, а к заднему торцу каждого штока болтом 4 прикреплена малая пружина 5.
