— поставить пружинное кольцо 4, вставив загнутый конец кольца в совмещенные отверстия гайки и корпуса;

— вставить механизм горизонтирования винтом 3 в паз зажима до совмещения отверстий под ось 16 механизма горизонтирования (см. рис. 10); вставить ось механизма горизонтирования и, повернув ее до совмещения отверстий под установочный винт 14 в винте 3 (см. рис. 13), ввинтить установочный винт 14 (см. рис. 10) и закрепить его;

— вставить проушину 15 (см. рис. 13) в паз на выступе корпуса подъемного механизма до совмещения отверстий под ось 16 механизма горизонтирования (см. рис. 10). Вставить ось механизма горизонтирования и, повернув ее до

совмещения отверстий под установочный винт 14, ввинтить установочный винт.

Примечание. Разбирать механизм горизонтирования старого образца в следующем порядке: вывинтить установочный винт 7 и ключом 51-1 вывинтить резьбовую втулку 5 (см. рис. 15), затем вынуть проушину 6 с втулкой 4, вывинтив установочный винт 8; вывинтить проушину 6 из втулки 4; вывинтить из корпуса 2 винт 3, вращая проушину 9.

Для сборки механизма горизонтирования необходимо:

— ввинтить в корпус 2 винт 3, вращая проушину 9;

— навинтить втулку 4 на проушину 6 и, закрепив ее установочным винтом 8, вставить проушину 6 с втулкой 4 в корпус 2;

— ввинтить ключом 51-1 в корпус 2 резьбовую втулку 5 до совмещения отверстий под винт, ввинтить установочный винт 7.

Устройство вертлюга

Корпус вертлюга 7 (рис. 16) представляет собой сплошную фигурную деталь, в верхней части которой имеются два цилиндрических отверстия а для крепления штоков амортизатора и в нижней части, по краям, — две проушины б для винта поворотного механизма.

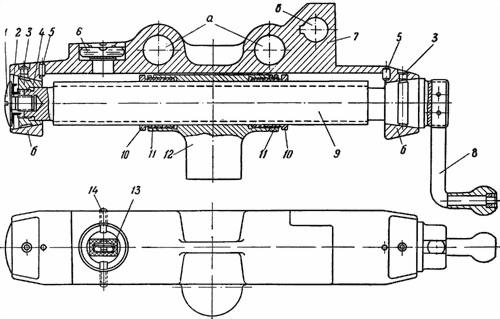

Рис. 16. Вертлюг с поворотным механизмом:

1 — пробка (3-32); 2 — шайба (3-68); 3 — масленка с шариком (Сб2-2); 4 — конус (3-31); 5 — штифт (3-35); 6 — уровень (Сб3-2); 7 — корпус вертлюга (3-30); 8 — рукоятка (Сб3-7); 9 — винт (3-29); 10 — регулирующие гайки (3-27); 11 — контргайки (3-28); 12 — корпус матки (3-26); 13 — защитная втулка (3–4); 14 — установочный винт (3–5); а — отверстия для крепления штоков амортизатора; б — проушины для винта поворотного механизма; в — отверстие под переходный кронштейн прицела

В верхней части справа (если смотреть сзади) находится прилив, в котором имеется отверстие в со шпоночной канавкой для закрепления переходного кронштейна прицела, В верхней части справа на вертлюге крепится уровень 6, который в нерабочем положении закрывается защитной втулкой 13.

Переходный кронштейн для установки прицела состоит из корпуса 2 (рис. 17), на который навинчены две гайки 4

и вставлена шпонка 8. Внутри корпуса помещены ось 3 с конусной головкой и пружина 1. На конце оси помещена рукоятка 6, закрепленная штифтом 7. При повороте рукоятки 6 штифт 5 скользит по фигурному вырезу корпуса, перемещая ось 3 вдоль корпуса кронштейна. Прицел осью вставляют в отверстие о так, чтобы штифт оси прицела вошел в прорезь головки корпуса 2 кронштейна, после чего рукоятку поворачивают вправо. При этом конус под действием пружины входит в вырез оси прицела и удерживает прицел.

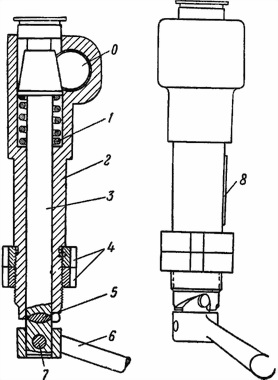

Рис. 17. Переходный кронштейн для установки прицела на миномет:

1 — пружина (3); 2 — корпус кронштейна (1); 3 — ось (2); 4 — гайки (6); 5 и 7 — штифты (5); 6 — рукоятка (7); 8 — шпонка (4); О — отверстие

Для установки кронштейна необходимо:

— выбить штифт 7 рукоятки и снять рукоятку 6 с оси 3;

— свинтить гайки 4 с корпуса;

— вставить кронштейн хвостовой частью в отверстие в вертлюга (см. рис. 16) так, чтобы головка кронштейна была вверху и впереди; кронштейн должен входить в отверстие туго; разрешается слегка ударять молотком по головке кронштейна;

— навинтить гайки 4 (см. рис. 17) и затянуть их при помощи бородка и молотка; бородок вставлять в шлицы гайки;

— поставить рукоятку 6 и заштифтовать ее.

После установки переходный кронштейн с миномета не снимается.

Примечание. В минометах старого образца уровень крепится винтами на специальной площадке вертлюга и закрывается кожухом. Кроме того, у некоторых минометов уровень крепится на задней полке вертлюга слева и имеет секторный паз для регулировки при помощи зажимного винта, расположенного в этом пазу.

При установке прицела МПМ-44 на вертлюге миномета прицел осью вставляют в отверстие переходного кронштейна так, чтобы штифт оси вошел в прорези на корпусе кронштейна. Рукоятка кронштейна при этом должна быть отжата в крайнее левое положение. После постановки прицела (запирающий конус оси кронштейна должен попасть в выемку на оси прицела) рукоятка кронштейна должна быть отжата в крайнее правое положение.

Устройство и действие поворотного механизма

Устройство поворотного механизма

Поворотный механизм предназначен для точной наводки миномета в горизонтальной плоскости.

Поворотный механизм смонтирован в корпусе вертлюга и состоит из винта 9 (см. рис. 16) с рукояткой, матки 12 и конуса 4, навинчиваемого на узкую часть винта и закрепляемого специальной шайбой 2 с пробкой 1; винт одним концом (конусной частью) упирается в одну проушину вертлюга, а другим концом укрепляется во второй проушине при помощи конуса 4.

Матка 12 поворотного механизма имеет регулирующие гайки 10 (для устранения осевого люфта винта) и контргайки 11.

Действие поворотного механизма

При вращении рукоятки винт вывинчивается из матки или ввинчивается в нее и движется поступательно (вправо или влево), а вместе с ним движется вертлюг с амортизатором. Ствол миномета, закрепленный в обойме амортизатора, перемещается в горизонтальной плоскости, поворачиваясь шаровой пятой казенника в шаровой опоре плиты.
