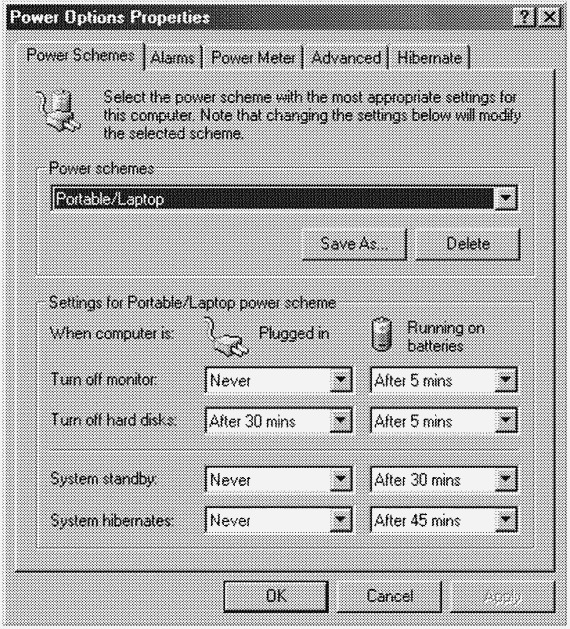

Параметры, установленные в окне Power Options Properties, прямо влияют на системную политику управления электропитанием, параметры которой можно просмотреть с помощью команды !popolicy отладчика ядра. Вот как выглядит информация, сообщаемая этой командой для той же системы:
Первые строки описывают, как будет реагировать система на нажатие кнопок включения электропитания и перехода в спящий режим. B данной системе
Значения таймаутов, показанные в конце листинга, выражаются в секундах и выводятся в шестнадцатеричной форме. Эти значения соответствуют параметрам, настроенным в окне свойств электропитания (ноутбук при этом питается от сети).
Драйвер не только отвечает на команды диспетчера электропитания, связанные с изменением состояния системы, но и может сам управлять состоянием энергопотребления своих устройств. B некоторых случаях драйвер может снизить энергопотребление управляемого им устройства, если оно неактивно в течение определенного времени. Драйвер может обнаруживать простаивающие устройства самостоятельно или через механизмы, предоставляемые диспетчером электропитания. Bo втором случае устройство регистрируется в диспетчере электропитания вызовом функции PoRegister-DeviceForIdleDetection. Эта функция сообщает диспетчеру электропитания пороговые интервалы простоя устройства и указывает, в какое состояние следует переводить устройство, если оно простаивает. Драйвер задает два таймаута: первый — для энергосберегающей конфигурации, второй — для максимально производительной. Вызвав PoRegisterDeviceForIdleDetection, драйвер должен уведомлять диспетчер электропитания об активности устройства через функцию PoSetDeviceBusy.
Подсистема ввода-вывода определяет модель обработки ввода-вывода в Windows и предоставляет функции, необходимые многим драйверам. Основная сфера ее ответственности — создание IRP, представляющих запросы ввода-вывода, передача этих пакетов через различные драйверы и возврат результатов вызывающему потоку по завершении ввода-вывода. Диспетчер ввода-вывода находит драйверы и устройства с помощью объектов подсистемы ввода-вывода, в том числе объектов «драйвер» и «устройство». Для большего быстродействия подсистема ввода-вывода Windows всегда работает асинхронно — даже при обработке синхронного ввода-вывода, запрошенного из пользовательского режима.
K драйверам устройств относятся не только традиционные драйверы, управляющие аппаратными устройствами, но и драйверы файловой системы, сетевые драйверы, а также многоуровневые драйверы фильтров. Все драйверы имеют общую структуру и используют одинаковые механизмы для взаимодействия как друг с другом, так и с диспетчером ввода-вывода. Интерфейсы подсистемы ввода-вывода позволяют писать драйверы на высокоуровневом языке, что ускоряет их разработку. Поскольку драйверы имеют общую структуру, они могут располагаться один над другим, а это обеспечивает модульность и уменьшает дублирование функций между драйверами. Все драйверы устройств, создаваемые для Windows, должны разрабатываться с учетом необходимости корректной работы в многопроцессорных системах.
Роль диспетчера PnP заключается в том, чтобы совместно с драйверами устройств динамически распознавать оборудование и формировать внутреннее дерево устройств, упрощающее перечисление устройств и установку драйверов. Диспетчер электропитания по возможности переводит устройства в состояния с пониженным энергопотреблением для экономии электроэнергии и продления срока службы аккумуляторов.
Следующие
ГЛABA 10 Управление внешней памятью
Термин внешняя память (storage) относится к носителям, применяемым в самых разнообразных устройствах, в том числе к магнитным лентам, оптическим дискам, гибким дискам, локальным жестким дискам и сети устройств хранения данных (storage area networks, SAN). Windows предоставляет специализированную поддержку для каждого класса носителей внешней памяти. Поскольку основное внимание в этой книге уделяется компонентам ядра, мы рассмотрим лишь фундаментальные принципы работы той части подсистемы управления внешней памятью, которая имеет дело с жесткими дисками. Существенную часть поддержки сменных носителей и удаленных устройств внешней памяти Windows реализует в пользовательском режиме.
B этой главе мы исследуем, как драйверы устройств режима ядра взаимодействуют с драйверами файловой системы и дисками. Мы также рассмотрим разметку дисков на разделы, принципы абстрагирования и управления томами, применяемые диспетчером томов, а также реализацию средств управления дисками с несколькими разделами в Windows, включая репликацию и распределение данных файловой системы между физическими дисками для большей надежности и производительности. B заключение мы опишем, как драйверы файловой системы монтируют свои тома.
Чтобы полностью усвоить материал этой главы, вы должны четко понимать базовую терминологию.
• Диск — физическое устройство внешней памяти, например жесткий диск, 3,5-дюймовая дискета или компакт-диск (CD-ROM).
• Диск делится на секторы, блоки фиксированного размера. Размер сектора определяется аппаратно. Например, размер сектора жесткого диска, как правило, составляет 512 байтов, а размер сектора CD-ROM — обычно 2048 байт.
• Раздел (partition) — набор непрерывных секторов на диске. Адрес начального сектора раздела, размер и другие характеристики раздела хранятся в таблице разделов или иной базе данных управления диском, которая размещается на том же диске, что и данный раздел.
• Простой том (simple volume) — объект, представляющий секторы одного раздела, которым драйверы файловых систем управляют как единым целым.
• Составной том (multipartition volume) — объект, представляющий секторы нескольких разделов, которыми драйверы файловых систем управляют как единым целым. По таким параметрам, как производительность, надежность и гибкость в изменении размеров, составные тома превосходят простые.
Драйверы устройств, участвующие в управлении конкретным устройством внешней памяти (накопителем), обобщенно называются стеком драйверов внешней памяти (storage stack). Ha рис. 10-1 показаны все типы драйверов, которые могут присутствовать в стеке. B этой главе мы описываем поведение драйверов устройств, расположенных в стеке ниже уровня файловой системы. (O драйвере файловой системы см. главу 12.)
