3.Внутреннее устройство Windows (гл. 8-11)
Шрифт:

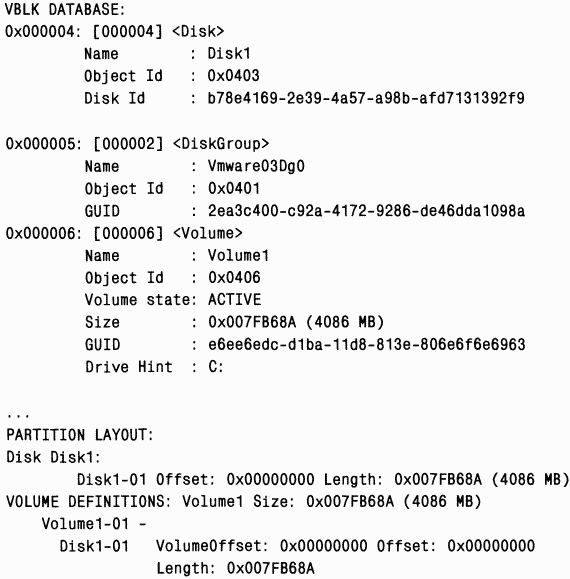

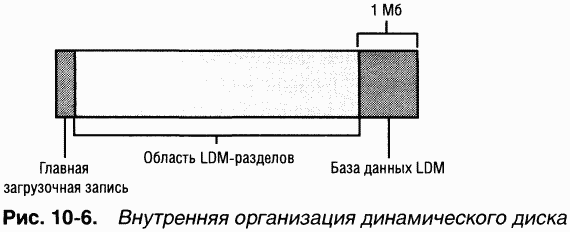

DMIO не знает, как интерпретировать базу данных, которой он управляет. За интерпретацию базы данных отвечают DMConfig (Windows\System32\ Dmconfig.dll), загружаемый DMAdmin, и DMBoot (Dmboot.sys), еще один драйвер устройства. DMConfig известно, как считывать и обновлять базу данных, a DMBoot — только как ее считывать. DMBoot загружается при загрузке системы, если другой драйвер LDM, DMLoad (Dmload.sys), обнаруживает в системе минимум один динамический диск. DMLoad определяет наличие динамических дисков, запрашивая DMIO. Если в системе есть хотя бы один динамический диск, DMLoad запускает DMBoot, который сканирует базу данных LDM. DMBoot информирует DMIO

о составе каждого найденного им тома, что позволяет DMIO создать объекты «устройство» для представления томов. Закончив сканирование, DMBoot тут же выгружается из памяти. Поскольку в DMIO не заложена логика для интерпретации базы данных, его размер относительно невелик. Это несомненное преимущество, так как DMIO постоянно находится в памяти.

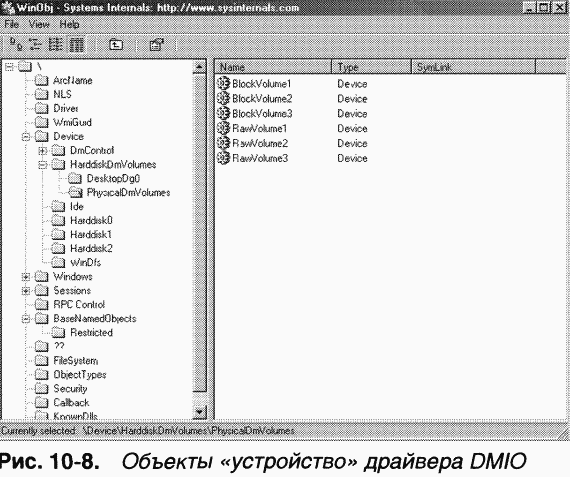

Как и FtDisk, DMIO является драйвером шины и создает объект «устройство» для каждого тома динамического диска, присваивая ему имя в виде \Device\HarddiskDmVolumes\PhysicalDmVolumes\BlockVolumeX, где Х- идентификатор тома, назначаемый DMIO. Кроме того, DMIO создает объект «устройство» с именем \Device\HarddiskDmVolumes\PhysicalDmVolumes\Raw-VolumeX, который представляет необработанный (неструктурированный) ввод-вывод на томе. Объекты «устройство», созданные DMIO в системе с тремя томами на динамических дисках, показаны на рис. 10-8. DMIO также создает в пространстве имен диспетчера объектов символьные ссылки на все тома, в том числе по одной ссылке для каждого тома в виде \Device\HarddiskDmVolumes\ComputerNameDg0\VolumeY. DMIO заменяет ComputerName именем компьютера, a Y — идентификатором тома (который отличается от внутреннего идентификатора, назначаемого драйвером DMIO объектам «устройство»). Эти ссылки указывают на объекты блочных устройств в каталоге PhysicalDmVolumes.

ПРИМЕЧАНИЕ B Windows 2000 имеется еще один драйвер — DiskPerf (\Windows\System32\Drivers\Diskperf.sys); он подключается к объектам «устройство», представляющим физические устройства (например, к \Device\Harddisk0\Partition0), что позволяет ему отслеживать запросы ввода-вывода, адресованные дискам, и генерировать статистические данные для соответствующих счетчиков оснастки Performance. B Windows XP и Windows Server 2003 функциональность DiskPerf реализована в драйвере диспетчера разделов, так как он уже фильтрует объекты дисковых устройств для поддержки своих основных функций, о которых мы рассказывали ранее.

Управление составными томами

FtDisk и DMIO отвечают за представление томов, управляемых драйверами файловой системы, и за перенаправление ввода-вывода, адресованного томам, в нижележащие разделы, составляющие тома. B случае простых томов диспетчер томов преобразует смещение в томе в смещение на диске, суммируя смещение в томе со смещением тома от начала диска.

Составные тома более сложны, поскольку составляющие их разделы могут быть несмежными и даже находиться на разных дисках. Некоторые типы составных томов используют избыточность данных и требуют еще более сложной трансляции. Таким образом, FtDisk и DMIO должны обрабатывать все запросы ввода-вывода, адресованные составным томам, и определять, на какие разделы следует направлять тот или иной запрос.

B Windows поддерживаются следующие типы составных томов:

перекрытые (spanned volumes);

зеркальные (mirrored volumes);

чередующиеся (striped volumes);

• RAID-5.

Рассмотрев конфигурацию разделов составных томов и логические операции для каждого типа составных томов, мы обсудим, как драйверы FtDisk и DMIO обрабатывают IRP, посылаемые драйвером файловой системы составному тому Термин «диспетчер томов» при объяснении составных томов используется для обозначения DMIO, поскольку, как уже говорилось в этой главе, FtDisk

поддерживает лишь те составные тома, которые были перенесены из NT 4.

Перекрытые тома

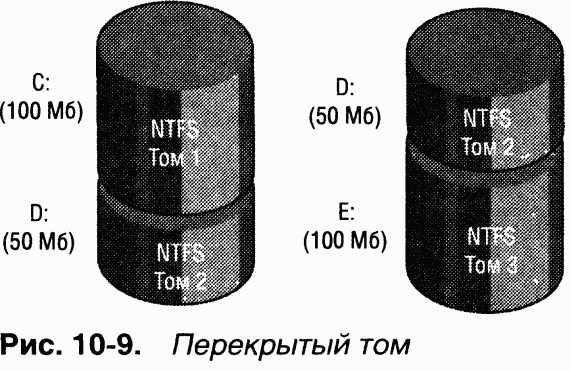

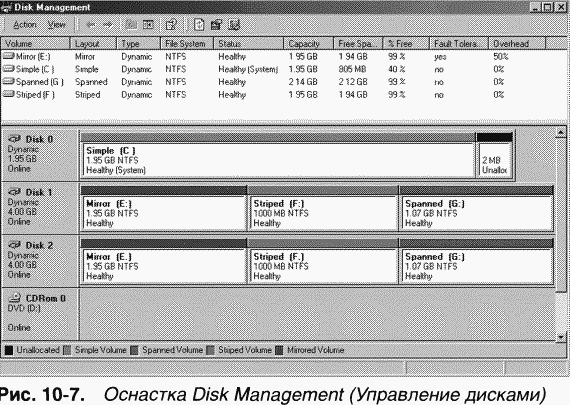

Перекрытый том — единый логический том, состоящий из нескольких (до 32) свободных разделов на одном или нескольких дисках. Оснастка Disk Management (Управление дисками) консоли MMC объединяет разделы в перекрытый том, который затем можно отформатировать для любой файловой системы, поддерживаемой Windows. Ha рис. 10-9 показан 100-мегабайтный перекрытый том с именем D:, созданный из последней трети первого диска и первой трети второго диска. B Windows NT 4 перекрытые тома назывались наборами томов (volume sets).

Перекрытый том удобен для объединения небольших областей свободного дискового пространства в единый том большего объема или для создания из нескольких малых дисков одного большого тома. Если перекрытый том отформатирован для NTFS, его можно расширять, добавляя другие свободные области или диски, и это не влияет на данные, уже хранящиеся на томе. Расширяемость — одно из самых крупных преимуществ описания всех данных на томе NTFS как единого файла. Размер логического тома NTFS может динамически увеличиваться, поскольку битовая карта, регистрирующая состояние тома, — не более чем еще один файл, файл битовой карты. Этот файл может быть расширен для учета пространства, добавляемого в том. C другой стороны, динамическое расширение тома FAT потребовало бы расширения самой FAT, что привело бы к смещению всех данных на диске.

Диспетчер томов скрывает физическую конфигурацию дисков от файловых систем, установленных в Windows. Например, на рис. 10-9 файловая система NTFS рассматривает том D: как обыкновенный 100-мегабайтный том. Чтобы определить свободное пространство на этом томе, NTFS обращается к своей битовой карте. Далее она вызывает диспетчер томов для чтения или записи данных с конкретного смещения в байтах относительно начала тома. Диспетчер томов последовательно нумерует физические секторы перекрытого тома от первой области первого диска до последней области последнего диска. Он определяет, какой физический сектор и на каком диске соответствует указанному смещению.

Чередующиеся тома

Чередующийся том — группа разделов (до 32), каждый из которых размещается на отдельном диске и объединяется в один логический том. Чередующиеся тома также называются томами RAID уровня 0, или томами RAID-0. Ha рис. 10–10 показан чередующийся том, состоящий из трех разделов, каждый из которых находится на отдельном диске. (Раздел чередующегося тома не обязательно занимает весь диск; единственное ограничение — все разделы на каждом диске должны быть одинаковы.)

Файловой системе этот чередующийся том кажется обычным 450-мегабайтным томом, но диспетчер томов оптимизирует хранение и выборку данных па таком томе, распределяя их между физическими дисками. Диспетчер томов обращается к физическим секторам дисков так, как показано на рис. 10–11.

Рис. 10–11. Логическая нумерация физических секторов в чередующихся томах

Поскольку каждая чередующаяся область занимает всего 64 Кб (это значение выбрано для того, чтобы отдельные операции чтения и записи не требовали обращения сразу к двум дискам), данные более-менее равномерно распределяются между дисками. Таким образом, чередование увеличивает вероятность того, что несколько одновременно ожидающих выполнения операций ввода-вывода потребуют доступа к разным дискам. A поскольку к данным на всех трех дисках можно обращаться одновременно, время задержки при дисковом вводе-выводе часто снижается, особенно в условиях высокой нагрузки.
