3ds Max 2008 для дизайна интерьеров

Семак Рита

После запуска программы открывается ее окно. Редактор 3ds Max содержит огромное количество команд, многие из которых скрыты, чтобы интерфейс не выглядел перегруженным. Элементы интерфейса 3ds Max упорядочены по назначению. Команды находятся в меню, на панелях инструментов, на вкладках, в диалоговых окнах. Интерфейс состоит из нескольких основных областей (рис. 1.1).

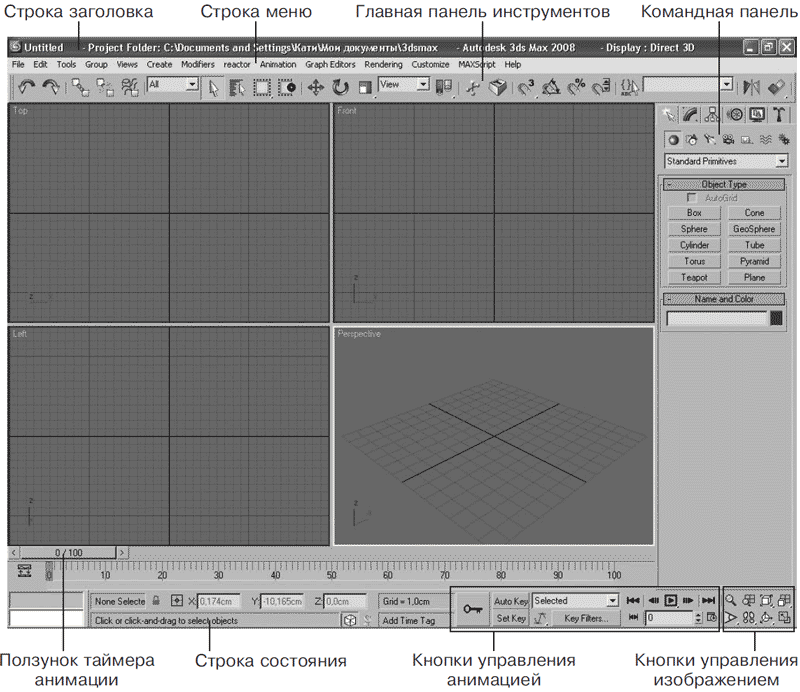

Рис. 1.1. Интерфейс программы 3ds Max

Каждая

область интерфейса имеет определенное назначение.

В строке заголовка обозначены название файла, путь к папке проекта, название программы и информация об используемом видеодрайвере. Когда вы сохраните свою сцену, в строке заголовка появится ее название.

Немного ниже находится строка меню. Здесь собраны команды, полностью управляющие программой. Есть команды, которые характерны для всех компьютерных приложений, а есть присущие только 3ds Max. Строка меню содержит 14 пунктов. При щелчке на любом пункте появляется список команд, которые принадлежат данному пункту. Команды, недоступные для работы с объектом, выделенным в текущий момент, окрашены в серый цвет. Меню 3dsMax 2008 состоит из следующих пунктов:

• File (Файл) – содержит команды для работы с файлами, то есть позволяет открыть или присоединить нужный файл, сохранить текущий, импортировать или экспортировать документы;

• Edit (Правка) – включает в себя команды для выделения и копирования объектов;

• Tools (Инструменты) – обеспечивает доступ к инструментам и командам, отвечающим за упорядочение объектов. Некоторые из этих инструментов дублируются на главной панели инструментов;

• Group (Группа) – содержит команды для группирования и разгруппирования объектов;

• Views (Виды) – включает в себя команды управления отображением окон проекций;

• Create (Создать) – открывает доступ к созданию стандартных (Standard) и улучшенных (Extended) примитивов, сплайновых форм (Shapes), источников света (Lights), камер (Cameras) и других объектов. Данное меню практически полностью дублирует категории объектов на командной панели;

• Modifiers (Модификаторы) – содержит команды для применения к объектам модификаторов, которые позволяют изменять форму и свойства объектов. Аналог данной команде меню – вкладки на командной панели;

• reactor – содержит команды, управляющие модулем reactor, который предназначен для имитации динамики твердых, мягких тел и жидкостей;

• Animation (Анимация) – включает в себя команды управления анимацией;

• Graph Editor (Графический редактор) – обеспечивает доступ к командам, управляющим иерархией объекта и анимацией;

• Rendering (Визуализация) – содержит команды, управляющие визуализацией;

• Customize (Настройка) – позволяет настроить пользовательский интерфейс, установить единицы измерения и задать параметры сетки;

• MAXScript – содержит команды для работы с программами, написанными на языке сценариев MAXScript;

• Help (Справка) – открывает доступ к справочной системе 3ds Max.

Под строкой меню находится главная панель инструментов. Ее расположение характерно именно для программы 3ds Max. В большинстве приложений компьютерной графики панель инструментов имеет вид вертикальной панели и расположена слева. Главная панель инструментов 3ds Max имеет вид длинной горизонтальной панели. Инструменты, расположенные на главной панели, позволяют, например, трансформировать (изменять

положение) объект в пространстве. Это очень разноплановые инструменты, поэтому мы будем их рассматривать при изучении соответствующего действия.

В правой части окна программы находится крупная вертикальная панель. Это самая главная панель – командная (рис. 1.2). Именно с ее помощью мы будем создавать объекты и редактировать их.

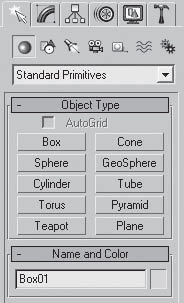

Рис. 1.2. Командная панель

Верхний ряд командной панели содержит шесть вкладок. Вкладки дают доступ к инструментам, позволяющим создавать и редактировать объекты (рис. 1.3).

Рис. 1.3. Вкладки позволяют создавать и редактировать объекты

Командная панель включает в себя следующие вкладки.

1. Create (Создание) – включает в себя команды для создания объектов.

2. Modify (Редактирование) – содержит команды для изменения параметров объектов, а также список модификаторов.

3. Hierarchy (Иерархия) – включает в себя команды для управления иерархическими связями, например позволяет получить доступ к опорной точке объекта.

4. Motion (Движение) – содержит команды для управления движением.

5. Display (Отображение) – включает в себя команды для управления отображением объектов.

6. Utilities (Сервис) – содержит набор различных полезных средств, а также настройки утилиты reactor.

По умолчанию 3ds Max открывается с раскрытой вкладкой Create (Создание), позволяющей создавать объекты. Щелчок кнопкой мыши на нужной вкладке активизирует ее инструменты. Чтобы снова вернуться к инструментам создания объектов, следует щелкнуть на вкладке Create (Создание), которая имеет значок стрелки

Объекты в 3ds Max можно разделить на несколько категорий (рис. 1.4).

Рис. 1.4. Категории объектов

Категории объектов соответствуют кнопкам со значками, которые расположены сразу под вкладками.

1. Geometry (Геометрия) – трехмерные объекты.

2. Shapes (Формы) – двухмерные объекты.

3. Lights (Источники света) – источники света.

4. Cameras (Камеры) – виртуальные камеры.

5. Helpers (Вспомогательные объекты) – объекты, которые мы видим и которыми можем управлять, но невидимые зрителю. Например, требуется зажечь огонь в камине. Огонь в программе 3ds Max относится к атмосферным эффектам, которые характеризуются тем, что должны располагаться в особом контейнере. Для управления размерами контейнера (ведь размер огня в камине и размер огня свечи различаются) мы должны его видеть, а зрителю главное видеть огонь, а не средства, с помощью которых он создавался.
