3ds Max 2008 для дизайна интерьеров

Семак Рита

2. Активизируйте окно проекции Тор (Вид сверху) и постройте стандартный примитив Sphere (Сфера) с помощью ввода параметров с клавиатуры. Для этого раскройте свиток Keyboard Entry (Ввод с клавиатуры), в счетчик Radius (Радиус) введите 30 и нажмите кнопку Create (Создать).

3. Выделите один из построенных объектов. Используя инструменты для управления видом изображения в окнах проекций (см. рис. 1.16), масштабируйте вид сверху. Нажмите кнопку Zoom Extents Selected (Выделенный объект целиком), а затем – кнопку Zoom Extents (Сцена целиком). Разница очевидна.

4. Сохраните сцену под именем 1. Для этого выберите команду меню File -> Save As (Файл -> Сохранить как), укажите путь к нужной папке, имя объекта и нажмите кнопку Save (Сохранить).

Глава 2

Строительная

Почему

данная глава называется строительной? Мы уже научились создавать стандартные трехмерные объекты, ориентироваться в проекционных видах. Теперь самое время заняться построением, или моделированием.

Все реальные предметы имеют определенные размеры и занимают определенную площадь. В связи с этим прежде чем начинать построение, следует определиться, в каких единицах измерения будем работать. Для назначения системы измерения выполните команду меню Customize -> Units Setup (Настройки -> Единицы измерения). Появится диалоговое окно Units Setup (Единицы измерения). В области Display Unit Scale (Отображение единиц масштаба) выберите один из предлагаемых вариантов: Metric (Метрические), U.S. Standard (Американская система стандартов), Custom (Пользовательские) или Generic Units (Условные единицы измерения), установив переключатель в соответствующее положение (рис. 2.1).

Рис. 2.1. Диалоговое окно Units Setup (Единицы измерения)

Под каждым положением переключателя, кроме Generic Units (Условные единицы измерения), есть раскрывающийся список с доступными единицами.

Поскольку в данной книге все размеры указаны в сантиметрах, установите переключатель в положение Metric (Метрические) и в раскрывающемся списке выберите вариант Centimeters (Сантиметры). Чтобы установить единицы построения 3ds Max, нажмите кнопку System Unit Setup (Настройка системных единиц измерения). Откроется дополнительное диалоговое окно, в котором можно задать системные единицы (рис. 2.2). При этом осуществляется преобразование во внутренних математических операциях в соответствии с выбранным форматом. Проконтролируйте, чтобы в раскрывающемся списке было указано: 1 Unit = 1,0 Centimeters (1 единица = 1 сантиметр). Поле этого нажмите OK сначала в окне System Unit Setup (Настройка системных единиц измерения), а затем в окне Generic Units (Условные единицы измерения).

Рис. 2.2. Диалоговое окно System Unit Setup (Настройка системных единиц измерения)

Теперь все готово для дальнейшей работы.

Начнем с трансформаций

Трансформации в 3ds Max бывают простыми и сложными. К простым относятся перемещение, вращение и масштабирование. К сложным – выравнивание, создание массива, зеркальное отображение и распределение объектов по заданной траектории. Все трансформации производятся в трехмерном пространстве и имеют три измерения: высоту, ширину и глубину. Следовательно, трансформировать объекты можно по трем осям: Х, Y и Z (рис. 2.3).

Рис. 2.3. Оси трансформаций

Согласно мировой системе координат, по оси Х объекты перемещаются слева направо и справа налево, то есть горизонтально. По оси Y объекты перемещаются к наблюдателю и от наблюдателя, то есть к нам и от нас. Ось Z соответствует перемещению

вверх и вниз, то есть по вертикали.

Все оси имеют определенный цвет: ось Х – красный, осьY– зеленый, а ось Z – синий. Ось, по которой можно совершать трансформацию, имеет желтый цвет. Желтый цвет в 3ds Max означает активность.

За перемещение объектов отвечает инструмент Select and Move (Выделить и переместить)

расположенный на главной панели инструментов.

Главная функция инструмента – перемещение объектов, кроме того, данный инструмент можно использовать для выделения объектов.

При щелчке на инструменте в центре выделенного объекта появляется изображение осей координат. Они указывают ориентацию текущей координатной системы. Место, в котором оси сходятся, называется опорной точкой объекта. Все трансформации выполняются относительно опорной точки объекта (рис. 2.4).

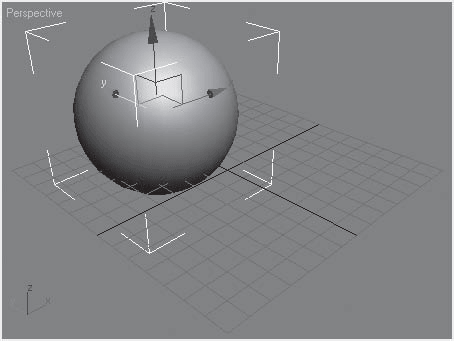

Рис. 2.4. Оси трансформации внутри объекта

Внимание!

Центр объекта и опорная точка могут не совпадать.

При трансформациях необходимо удерживать нажатой левую кнопку мыши и перемещать мышь в нужном направлении. Если между осями появился желтый прямоугольник, это значит, что активны сразу две оси и можно перемещать объект в соответствующей плоскости. Как правило, такие трансформации (сразу по нескольким осям) в 3ds Max используются нечасто. Для ограничения перемещения по одной оси щелкните на ней кнопкой мыши. Ось приобретет желтый цвет и станет активной.

За вращение объектов отвечает инструмент Select and Rotate (Выделить и вращать)

расположенный на панели инструментов.

Внимание!

Вращение осуществляется вокруг оси.

Вращение происходит по активной оси, которая имеет желтый цвет. Например, если нужно повернуть объект относительно оси Z, подведите указатель мыши к оси синего цвета. Когда цвет оси изменится на желтый, а указатель приобретет соответствующий вид

можно выполнять вращение. При вращении по определенной оси вы увидите сектор соответствующего цвета и текстовую подсказку (рис. 2.5).

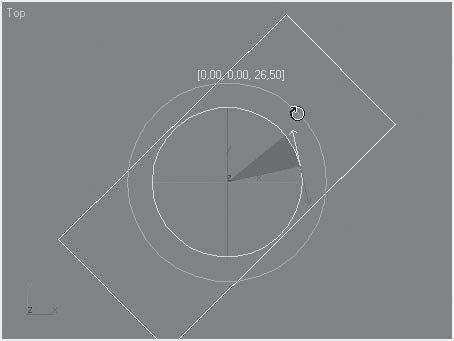

Рис. 2.5. При вращении по заданной оси (ось Z) видны сектор поворота и текстовая подсказка

Масштабирование объектов осуществляется при помощи группы инструментов (рис. 2.6).

Рис. 2.6. Инструменты, отвечающие за масштабирование

В данную группу входят следующие инструменты:

• Select and Uniform Scale (Выделить и равномерно масштабировать) – масштабирование по всем осям;

• Select and Non-uniform Scale (Выделить и неравномерно масштабировать) – масштабирование по двум активным осям;

• Select and Squash (Выделить и сплющить) – масштабирование по одной оси.

Масштабирование можно выполнять, используя оси:

• если между осями активен желтый треугольник, то масштабирование осуществляется равномерно по всем трем осям;
