50-мм ротный миномет обр. 1940 г. Руководство службы
Шрифт:
Таблица элементов выстрела к 50-мм ротному миномету
| № по пор. | Наименование боевых мин | Мина в окончательном снаряжении | Разрывной заряд | Взрыватель | Основной заряд | ||||
|---|---|---|---|---|---|---|---|---|---|
| индекс изделия | средний вес в кг | наименование взрывчатого вещества | средний вес в кг | наименование, индекс | средний вес в кг | марка пороха, индекс чертежа | средний вес в г | ||
| 1 | 50-мм осколочная мина | 50-0-822Ш | 0,85 | ТНТ | 0,090 | М-50 53-В-822 или | 0,112 | НБПЛ 14–10 54-Ж-822 | 4,5 |
| 2 | 50-мм
| 53-0-822 | 0,922 | ТНТ | 0,090 | МП | 0,084 | НБПЛ 14–10 54-Ж-822 | 4,5 |
Ориентировочные нормы расхода материалов при лабораторных работах на 100 объектов (в килограммах)
| Наименование материалов | Для ввертывания и замены взрывателей | Для очистки мин от ржавчины | Для возобновления клейм |
|---|---|---|---|
| Ветошь или пакля | 0,5 | 1 | 0,3 |
| Скипидар | – | – | 0,1 |
| Керосин | – | 0,1 | – |
| Лак шеллачный или асфальтовый | 0,1 | – | – |
| Нефтяное или пушечное сало | – | 0,2 | – |
| Краска серо-дикая | – | 0,1 | – |
| Краска черная | – | 0,1 | – |
ЖУРНАЛ
лабораторных работ Н-ской части
Начат 194… г.
Кончен 194… г.
| № по пор. | Для выполнения работ | Основание для производства работ | Подробное наименование, организация и местопроизводства работ | Количество | Рабочая сила | Материалы |
|---|---|---|---|---|---|---|
| задано | выполнено | потребно по норме | затрачено | наименование | по норме | израсходовано |
АЛЬБОМ РИСУНКОВ №№ 1 — 50
Рис. 1. Общий вид миномета в боевом положении (вид спереди справа):
А — амортизатор; Г — горизонтирующий механизм; Д — двунога; П — подъемный механизм; С — ствол; Пв — поворотный механизм; Пл — плита; Пр — прицел 1-го варианта
Рис. 2. Общий вид миномета с прицелом 3-го варианта (вид сбоку справа при стрельбе под углом возвышения 75°)
Рис. 3. Миномет и лотки во вьюках (походное положение, вид сбоку)
Рис. 4. Миномет и лотки во вьюках (походное положение, вид сзади)
< image l:href="#"/>Рис. 5. Ствол и детали ствола:
1 — ствол (1–1); 2 — кольцо (1–2); 3 — ударник (1–6); 4 — втулка (1-10); 5 — труба казенника (1–3); 6 — казенник (1–5); 7 — втулка казенника (1–4); 8 — шпилька (1–7); 9 — кольцо разводное (1–8); 10 — палец (1-11); 11 — винт стопорный (1–9); Б — бурт для упора втулки 4; В — выточка под хомут амортизатора
I
II
Рис. 6.I —
1 — ствол (1–1); 2 — кольцо (1–2); 3 — ударник (1–6); 5 — труба казенника (1–3); 6 — казенник (1–5); 7 — втулка казенника (1–4); 8 — шпилька (1–7); 9 — кольцо разводное (1–8); 11 — винт стопорный (1–9)
Рис. 7. Двунога и детали двуноги:
1 и 2 — ноги (2–7); 3 — трубчатая ось (2–2); 4 — колонка (сб. 2–2); 5 — матка подъемного механизма (кронштейн с вертикальной трубой, сб. 2–6); 6 — вертлюжок (2-30); 7 — винт соединительный левый (2-10); 8 — матка поворотного механизма (труба горизонтальная, сб. 2–5); 9 — стопорок (2-42); 9а — пружина (2-35); 10 — винт соединительный правый (2-32); 11 — винт ходовой (2-11); 12 — вертлюг (сб. 2–8); 13 — палец (2-21); 14 — трубка амортизатора (2-19); 15 — трубка с хомутом (сб. 2–9); 16 — кольцо (2-38); 17 — винт подъемного механизма (2-36); 18 — ручка (2-43); 19 — штифт (2-37); 20 — штифт (2-39); 21 — ручка (2-33); 22 — втулка регулирующая (2-31); 23 — винт стопорный (2-34); 24 — стяжка (2-29); 25 — винт (стержень, 2-25); 26 — пружина большая (2-24); 27 — пружина малая (2-26); 28 — кольцо разводное (2-27); 29 — винты хомута (2-28); 29а — шайбы Гровера (2-51); 30 — штифт (2-40)
Рис. 8. Двунога с подъемным, поворотным и горизонтирующим механизмами (в разрезе):
1 и 2 — ноги (2–7); 3 — трубчатая ось (2–2); 4 — колонка (сб. 2–2); 4а — дно (2–5); 5 — матка подъемного механизма (кронштейн с вертикальной трубой, сб. 2–6); 6 — вертлюжок (2-30); 7 — винт соединительный левый (2-10); 8 — матка поворотного механизма (труба горизонтальная, сб. 2–5); 10 — винт соединительный правый (2-32); 11 — винт ходовой поворотного механизма (2-11); 12 — вертлюг (сб. 2–8); 13 — палец (2-21); 16 — кольцо (2-38); 17 — винт подъемного механизма (2-36); 18 — ручка (2-43); 19 — штифт (2-37); 20 — штифт (2-39); 21 — ручка (2-33); 22 — втулка регулирующая (2-31); 23 — винт стопорный (2-34); 24 — стяжка (2-29); 30 — штифт (2-40); в — отверстие для продевания и вынимания штифта 30

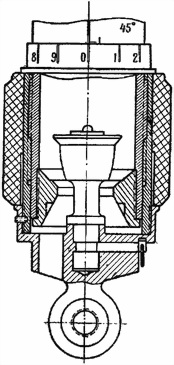

Рис. 9. Амортизатор и вертлюжок (в разрезе):
5а — втулка (2-15); 6 — вертлюжок (2-30); 8 — матка поворотного механизма (сб. 2–5); 9 — стопорок (2-42); 9а — пружина (2-35); 12 — вертлюг (сб. 2–8); 14 — трубка амортизатора (2-19); 15 — трубка с хомутом (сб. 2–9); 25 — стержень (2-25); 26 — пружина большая (2-24); 27 — пружина малая (2-26); 28 — кольцо разводное (2-27); 29 — винты хомута (2-28)
