50-мм ротный миномет обр. 1940 г. Руководство службы
Шрифт:
Рис. 10. Опорная плита миномета (вид сверху и снизу):
1 — основной лист (3–1); 2 — ребро продольное (3–3); 2а — ребро поперечное (3–4, 3–5); 3 — подпятник (3–2); 4 — колпак (3–6); 5 — укосина (3–7); а — короткие сошники; б — длинные сошники
< image l:href="#"/>I
II
III
Рис. 11. Общий
I — прицел 1-го варианта; 13 — палец (2-21); II — прицел 2-го варианта; 13а — палец (2-21); 13б — поджим (2-45); 13в — планка (2-44); 13 г — винт (2-46); III — прицел 3-го варианта; 13а — палец (2-21); 13б — поджим (2-45); 13в — планка (2-44); 13 г — винт (2-46)
Рис. 12. Механический прицел 1-го варианта (разрез):
1 — диск угломерный (4–1); 2 — кронштейн (4–3); 2а — втулка (4–2); 2б — винт установочный (4–7); 3 — уровень продольный (сб. 4–1); 4 — винт (4-20); 5 — винт (4-19); 6 — уровень поперечный (сб. 4–7); 7 — коробка (4-14); 8 — винт (4-19); 9 — рычаг (сб. 4–5); 10 — коробка (сб. 4–4); 10а — ось коробки ползуна (4–8); 11 — коробка ползуна (сб. 4–3); 12 — ось (4-22); 12а — шип; 13 — рычаг стопора (4-23); 13а — шпилька (4-24)
I
II
III
Рис. 13. Механический прицел 2-го варианта (разрез):
81 — диск (1–4); 82 — винт (1–5); 83 — кронштейн (1–1); 84 — поперечный уровень (сб. 1–6); 85 — продольный уровень (сб. 1–7); 86 — ось кронштейна (В — выступ кронштейна; М — выемка); 87 — задняя рамка (1-22); 88 — передняя рамка (1-20); 89 — обойма задняя (сб. 1–3); 90 — обойма передняя (сб. 1–2); 91 — регулировочный винт (1-25); 92 — зажим (сб. 1–5)
I
II
Рис. 14. Механический прицел 3-го варианта (разрез):
1 — кронштейн (4–1); 2 — трубка (4–6); 3 — винт (4–7); 4 — угольник (4–4); 7 — шпонка (4–2); 8 — ось вертикальная (4-18); 81 —
I
II
Рис. 15. Ящики с орудийным, ротным и полковым военного времени ЗИП (укладка):
I — ротный ящик; о — орудийный ЗИП; п — прицелы; ф — формуляры; в — ветошь чистая; а — пенал; м — масленка; б — пружины; е — экстрактор; к — квадрант; г — бородок; д — отвертка; II — полковой ящик военного времени

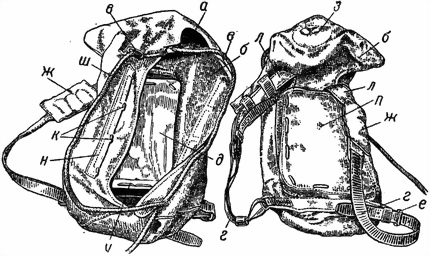

Рис. 16. Вьюк для переноски миномета (вид снаружи и в раскрытом виде):
а — шлевка (10–21); б — основной брезент (10–25, 10–24, 10–23); в — петля (10–29); г — ремень (10–12); д — деревянное основание (10-1); е — пряжка (10-4); ж — подушка (10–13); з — подушечка (10–28); к — крючки (10–26); л — лямка (10–11); н — накладка (10–27); п — подушка (10-6); у — планк4а (10-2); ш — шнур
Рис. 17. Лоток для переноски мин (сб. 5) (вид снаружи):
1 — корпус (5–1); 2 — крышка (5–2); 3 — петля (5-14); 4 — рукоятка (сб. 5–6); 5 — замок левый и правый (сб. 5–4 и сб. 5–5)
Рис. 18. Лоток для переноски мин (вид внутри):
1 — корпус (5–1); 2 — крышка (5–2); 3 — петля (5-14); 4 — рукоятка (сб. 5–6); 5 — замок левый и правый (сб. 5–4 и сб. 5–5); 6 — лирки (стойки) для укладки мин (сб. 5–1); 7 — малые и большие нижние опоры (5–3 и 5–4); 8 — малые и большие верхние опоры (5–5 и 5–6); 9 — лирки (пружины) для укладки пенала с запасным хвостовым патроном (5-12); 10 — пенал (сб. 5–8)
Рис. 19. Вьюк для переноски лотков с минами (вид спереди и сзади):
а — ремень (5–2); б — пряжка (сб. 5–4); в — петля (5-13); г — плечевая лямка (5–5); д — ремень (5–6); е — ремень нижний (сб. 5–1); ж — подушка (сб. 10-6); л — лямка (5–7); п — подушка (5-14, 5-15 и 5-16)
