82-мм миномет 2Б14-1. Техническое описание и инструкция по эксплуатации
Шрифт:
Переходная стойка (рис. 11) состоит из стойки 10, к концам которой прикреплены втулка 7 и держатель 1. Во втулке 7 с помощью штифтов 9 закреплен палец 8 с выемкой и штифтом для крепления и фиксирования стойки на кронштейне вертлюга. В держателе 1 смонтировано устройство для крепления изделия МПМ-44М, состояние из штока 4 с пружиной 3, штифта 2

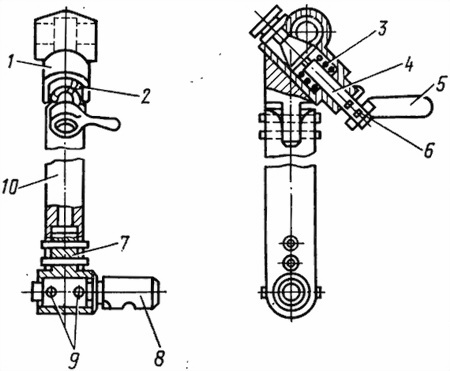

Рис. 11. Стойка:
1 — держатель 2Б14-1.20.1; 2 — штифт 5x20 ОСТ 3-2234-80; 3 — пружина 2Б14.03.11; 4 — шток 2Б14.03.10; 5 — рукоятка 7061–0003 ГОСТ 3055-69; 6 — штифт 4x16 ОСТ 3-2234-80; 7 — втулка 2Б14-1.20.3; 8 — палец 2Б14-1.20.4; 9 — штифт 5x25 ОСТ 3-2234-80; 10 — стойка 2Б14-1.20.2
Для обеспечения наводки миномета в условиях пониженной видимости (ночью, в тумане и т. п.), а также при отсутствии естественных удаленных точек наводки, используется орудийный коллиматор К-1. Работа миномета с коллиматором К-1 изложена в Техническом описании изделия МПМ-44М.
Прибор «Луч-ПМ2М» предназначен для освещения изделия МПМ-44М, коллиматора К-1, рабочих мест командира и снарядного. Правила обращения с ним изложены в Техническом описании прибора «Луч-ПМ2М».
Квадрант (рис. 12) предназначен для проверки основных установок изделия МПМ-44М.
Квадрант состоит из рамки 2 с взаимно перпендикулярными опорными площадками и зубчатым сектором 1, направляющей дуги 4 и движка 8 с уровнем 7. Квадрант устанавливается на трубу опорными площадками в зависимости от угла возвышения от 0 до 7-50 или от 7-50 до 15–00. Зубчатый сектор служит для установки направляющей дуги 4 под заданным углом к опорным площадкам. Отчеты со шкал зубчатого сектора 1 снимаются с помощью рисок-указателей на стопоре 5 дуги.
На направляющей дуге 4 расположен движок 8 с уровнем 7, который перемещается вдоль дуги с помощью маховичка 10. На движке также имеется регулировочная втулка и винт, с помощью которых регулируется уровень и риски для снятия отсчетов со шкал направляющей дуги.

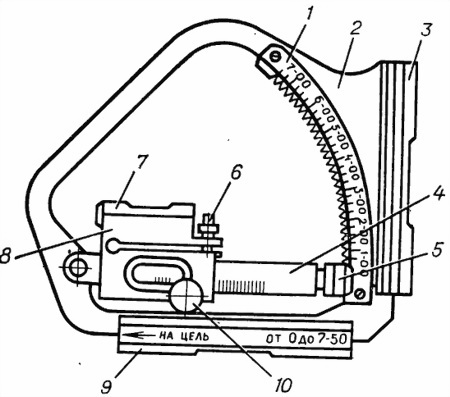

Рис. 12. Квадрант К-1:
1 — зубчатый сектор; 2 — рамка; 3
Для определения отсчета угла, установленного на квадранте, складывают отсчеты, снятые со шкал зубчатого сектора и направляющей дуги. Чтобы придать определенный угол возвышения миномету, устанавливают величину этого угла на квадранте, ставят квадрант на поверхность трубы и, вращая рукоятку подъемного механизма, выводят пузырек уровня квадранта на середину.
Для измерения угла возвышения, приданного миномету, ставят квадрант соответствующий опорной площадкой на поверхность трубы, затем передвигают направляющую дугу 4 с движком 8, установленным на нуль, до появления перемещения пузырька уровня из одного конца ампулы в другой, а потом с помощью маховичка перемещают движок до выхода пузырька уровня на середину. После этого считывают по шкалам квадранта отсчет, который является искомым углом возвышения.
При выстреле вследствие отдачи, труба с хомутом и корпусами амортизатора перемещается назад, а двунога с поворотным механизмом и штоками амортизаторов в силу инерции остается на месте. Пружины амортизаторов при этом, сжимаясь, смягчают удар по двуноге. После выстрела пружины, разжимаясь, подтягивают двуногу назад, а труба под действием упругого сопротивления грунта и опорной плиты перемещается вперед, после чего изделие занимает исходное положение.
4. ЗАПАСНЫЕ ЧАСТИ, ИНСТРУМЕНТ И ПРИНАДЛЕЖНОСТИ
Для обеспечения нормальной эксплуатации миномета в войсках и поддержания его в постоянной боевой готовности путем проведения контрольного осмотра, ежедневного технического обслуживания и Технического обслуживания № 1, устранения отказов и неисправностей силами расчета каждый миномет снабжается одиночным комплектом ЗИП. Одиночный комплект ЗИП должен постоянно находиться при миномете, укомплектованным согласно Ведомости 2Б14-1.00 ЗИ.
Израсходованные из состава одиночного комплекта предметы ЗИП должны своевременно пополняться одноименными предметами из группового комплекта.
Каждые 6 и 18 минометов комплектуются соответственно групповым и ремонтным ЗИП самостоятельно, отдельно от минометов по ведомостям:
группового комплекта ЗИП-2Б!4–1.00 ЗИ1;
ремонтного комплекта ЗИП-2Б14-1.00 ЗИ2.
Групповой комплект ЗИП предназначен для обеспечения технического обслуживания и ремонта минометов с истекшими гарантийными сроками эксплуатации силами ремонтного органа воинской части (соединения) и объеме требований ЭД, а также для пополнения соответствующих одиночных комплектов ЗИП.
По номенклатуре и количеству групповой комплект ЗИП укомплектовывается, исходя из обеспечения гарантированной эксплуатации шести минометов в течение двух лет.
Ремонтный комплект ЗИП предназначен для обеспечения капитального ремонта миномета или группы минометов, а также для пополнения групповых комплектов ЗИП в течение всего периода эксплуатации миномета. Его хранят на складах, базах или ремонтных органах.
Ведомость ЗИП состоит из разделов: запасные части, инструмент, принадлежности, тара.
